Venkovní systémy

Venkovní orientační systémy slouží k orientaci mezi budovami, k navigaci do cílových objektů v exteriéru a k podávání informací. Takovéto orientační cedule či cedulky zároveň zaručují vizuální, grafickou i materiálovou návaznost na vnitřní orientační systémy a jeho doplňky.

Výrobním materiálem informačních a orientačních cedulí je hliník nejčastěji ve stříbrném eloxu. Výhodou eloxu je jeho prakticky neomezená životnost.

Naše orientační systémy, tj. různé orientační cedule a cedulky, informační tabule apod., jsou maximálně variabilní – dokážou okamžitě reagovat na organizační změny uživatele. Aktualizace lze provádět okamžitě, bez demontáže či nákupu nových orientačních či informačních cedulí. To vše s nulovými náklady.

Venkovní systémy - technické specifikace

Materiál:	profilovaný hliník
Povrchová úprava:	stříbrný elox (matný) - nejčastější řešení
Další barvy hliníku:	zlatý elox (matný), lakování dle RAL, polepy samolepicími fóliemi dle různých vzorníků, přímý potisk
Charakteristika:	maximální variabilita, snadná vyměnitelnost, opravitelnost textů (grafiky), vysoká životnost a estetická hodnota, přidání nebo odebrání jednotlivých lamel je možné bez použití speciálního náčiní (stačí běžný imbusový klíč 5mm a šroubovák)

Technické specifikace

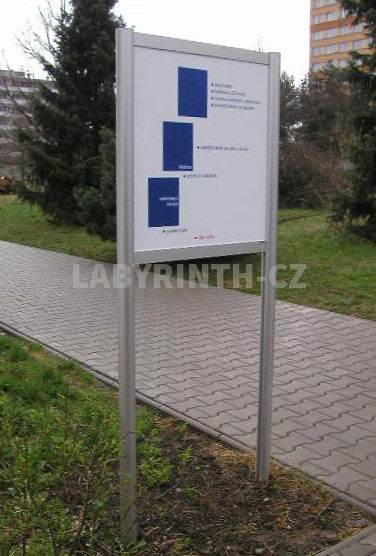

Informační tabule - cedule do země

Informační tabule - cedule do země - technické specifikace

Materiál:	profilovaný hliník (lamely, stojny)
Povrchová úprava:	stříbrný elox (matný) - nejčastější řešení
Další povrchy:	zlatý elox (matný), lakování dle RAL, polepy samolepicími fóliemi dle různých vzorníků
Typy profilů:	příčné profily = lamely (délka max. 5 m), výšky: 46, 100, 150, 250 mm stojny = svislé profily (výška max. 6m): a) kulaté – průměr 60 nebo 90 mm, b) osmihranné – 80 mm, c) eliptické 104x80 mm
Charakteristika:	variabilita, vyměnitelnost, záměna lamel, opravitelnost textů (grafiky), vysoká životnost
Postup výměny:	lamela/-y se ze zadní strany tabule povolí imbusovým klíčem (5 mm) a následně vysune/-ou ze stojny směrem nahoru

Venkovní informační tabule patří do skupiny celohliníkových cedulí ukotvených do země (do trávy, do betonu, do dlažby, do asfaltu...). Tyto cedule obsahují základní informace o firmě, instituci, areálu nebo o budově. Setkáte se s nimi hned při vstupu do areálu nebo poblíž budovy, kterou označují.

Dále vás tyto orientační tabule pomocí šipek snadno nasměrují do místa, které hledáte.
Veškerý text i grafiku (loga, symboly, šipky...) navrhujeme tak, aby tyto údaje byly vždy výrazné, srozumitelné a dobře čitelné i z větší vzdálenosti.
Všechny tyto informační cedule vyrábíme převážně z eloxovaného hliníku, který je ideální do venkovního prostředí (exteriéru) pro svoji dlouhou životnost a bezúdržbovost.
Díky použité konstrukci tyto cedule poskytují stále aktuální informace - jsou totiž maximálně variabilní, snadno vyměnitelné a texty i grafika opravitelné.

Jednotlivé „řádky” se u všech informačních tabulí dají snadno zaměňovat za jiné, prohazovat, měnit jejich pořadí nebo doplňovat o nové. Pokud je potřeba starý text nahradit novým (např. do budovy nebo do areálu přibude nová firma), starý nápis se opatrně odstraní (sloupne) a místo něj se nalepí nový.

Každá takováto změna, u všech námi vyráběných informačních tabulí, je snadná, rychlá a navíc s minimálními náklady, neboť původní hliníková konstrukce zůstáne beze změny.

Závěr: informační tabule (cedule do země) by měla být nedílnou součástí dobře navrženého orientačního a informačního systému.

1a1

SUDOP Hradec Králové (horní nápis plastický, tzv. 3D)

1a2

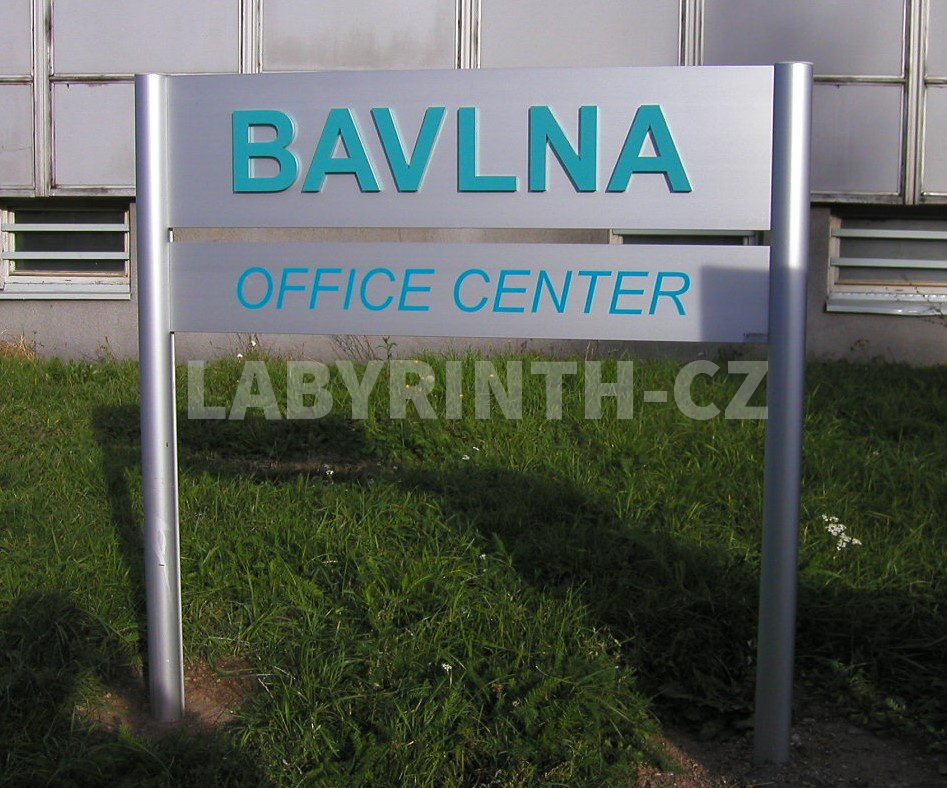

Bavlna Hradec Králové s horním plastickým nápisem

1a3

Hradecké stavební centrum

1a4

Dvoulamelová cedule do trávy (ZEZ Žamberk)

1a5

IVECO - Stratos Auto Hradec Králové

1a6

Seznam firem na 2 stojnách

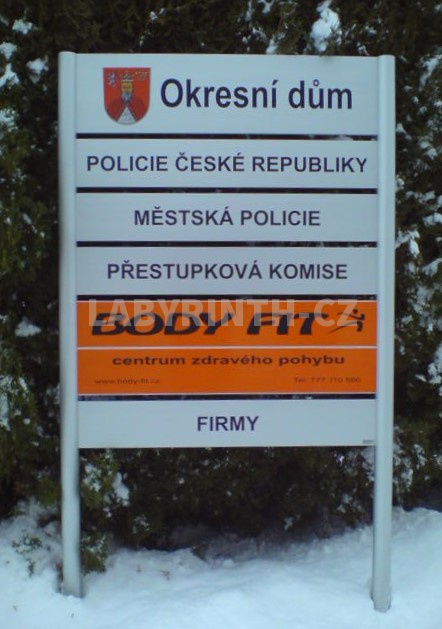

1a7

Vícelamelová cedule do trávy (Okresní dům Nové Strašecí)

1a8

Firemní informační cedule, informace o sídle firmy

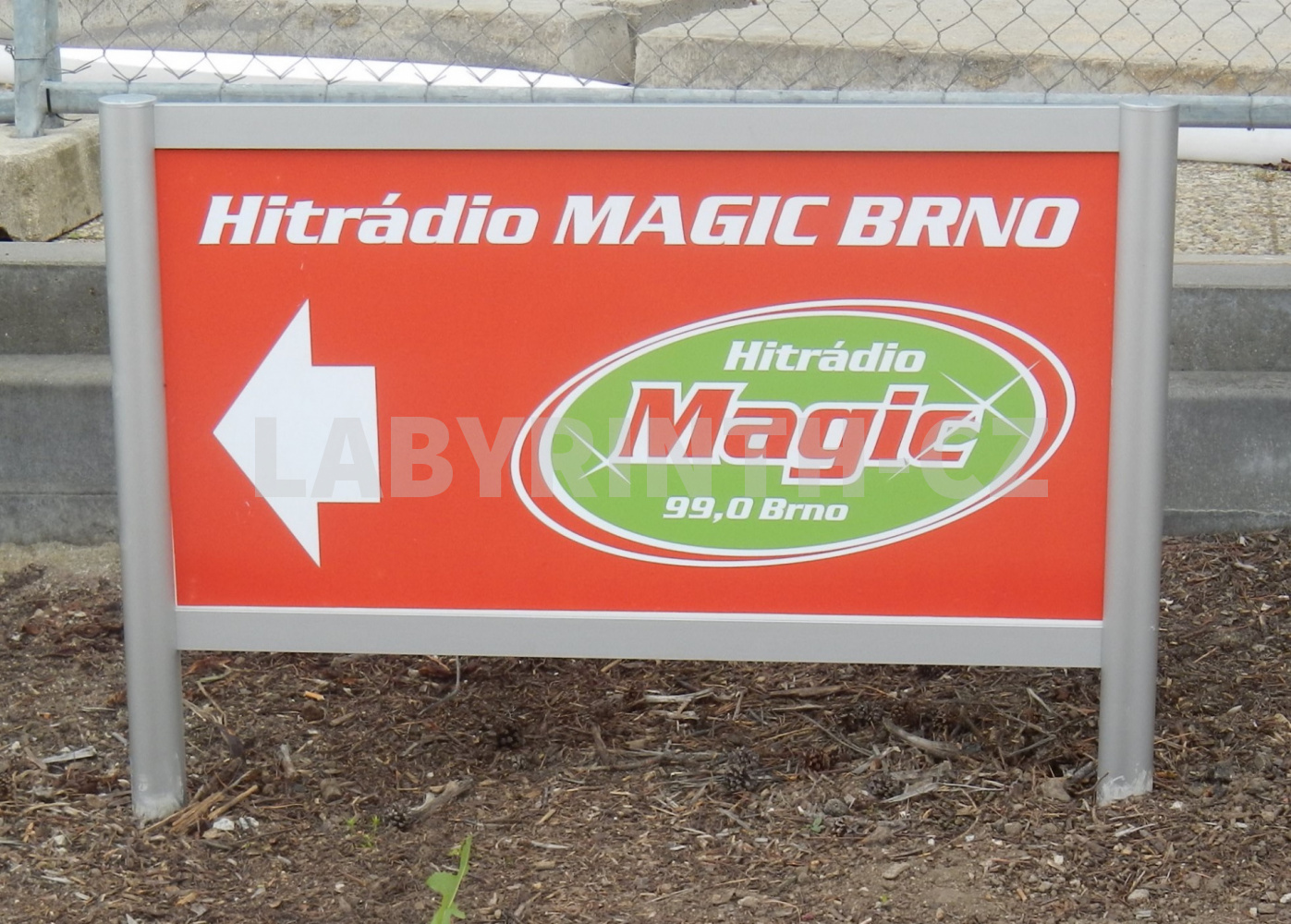

1a9

Hitrádio Magic Brno

1a10

Informační směrová cedule s 3D nápisem

1a11

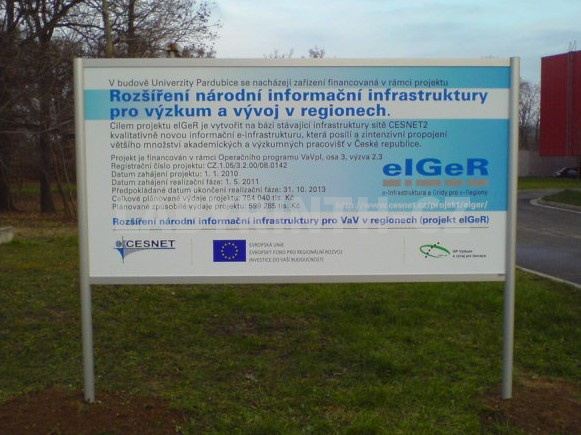

Univerzita Pardubice, označení operačního programu

1a12

Všeobecná nemocnice Náchod (samolepicí nápis)

1a13

Akademie věd ČR Praha (umístění na plot)

1a14

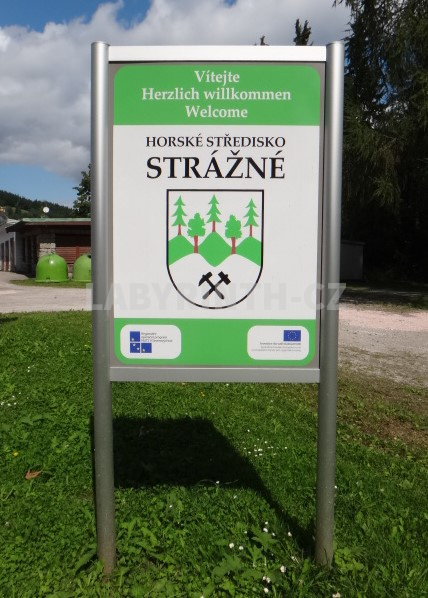

Obec Strážné v Krkonoších

1a15

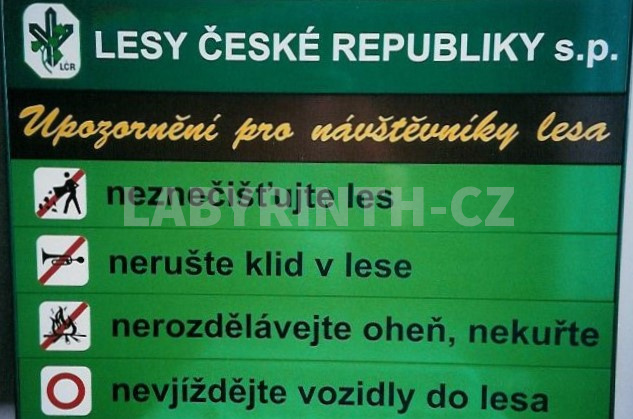

Lesy ČR (venkovní ceule na stěnu nebo na plot)

1a16

Autosalon OlfinCar, Hradec Králové

1a17

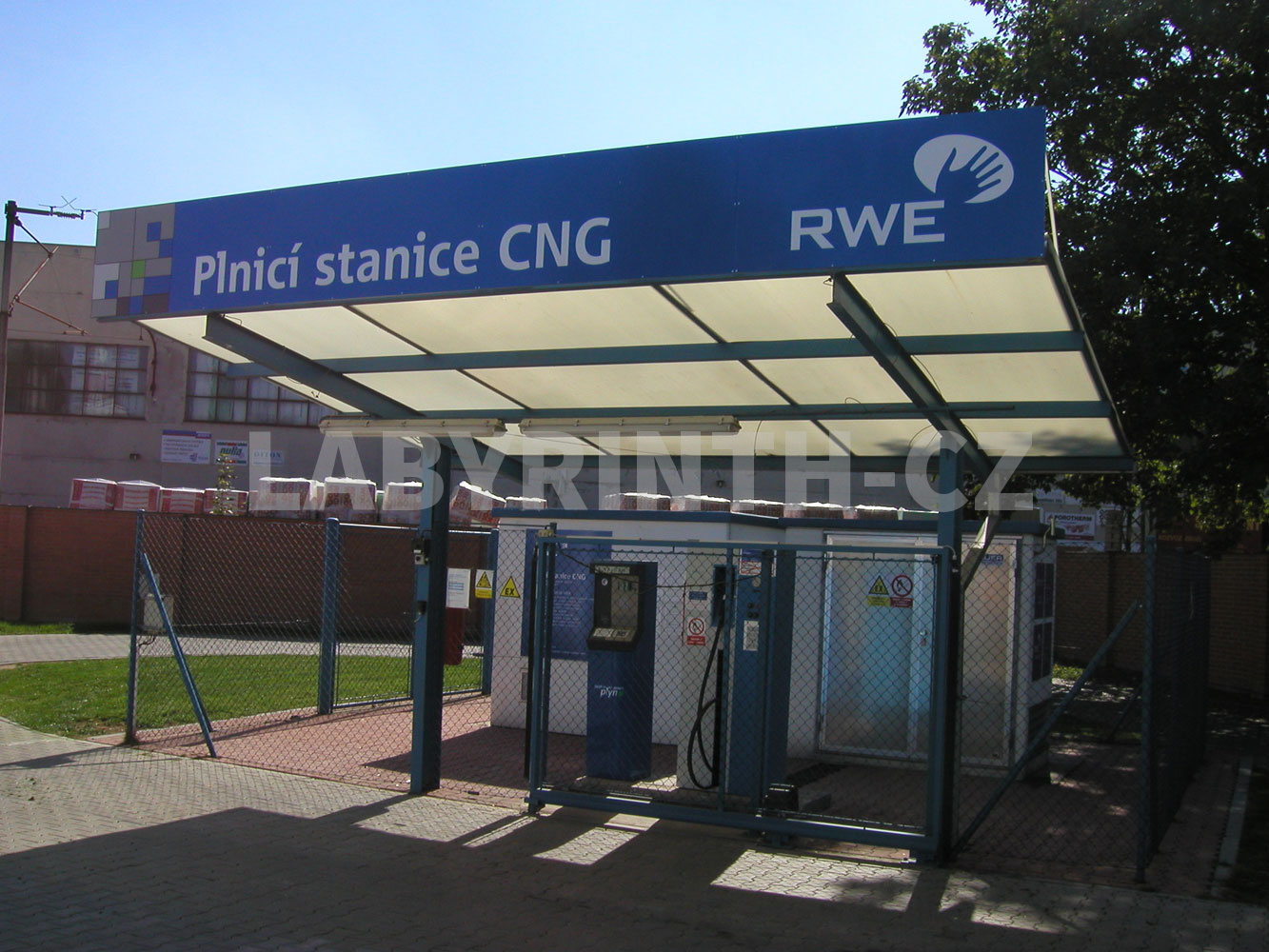

RWE - atika stanice CNG

1a18

Totem do exteriéru (Prima Hradec Králové)

1a19

Exteriérové totemy (Hradec Králové)

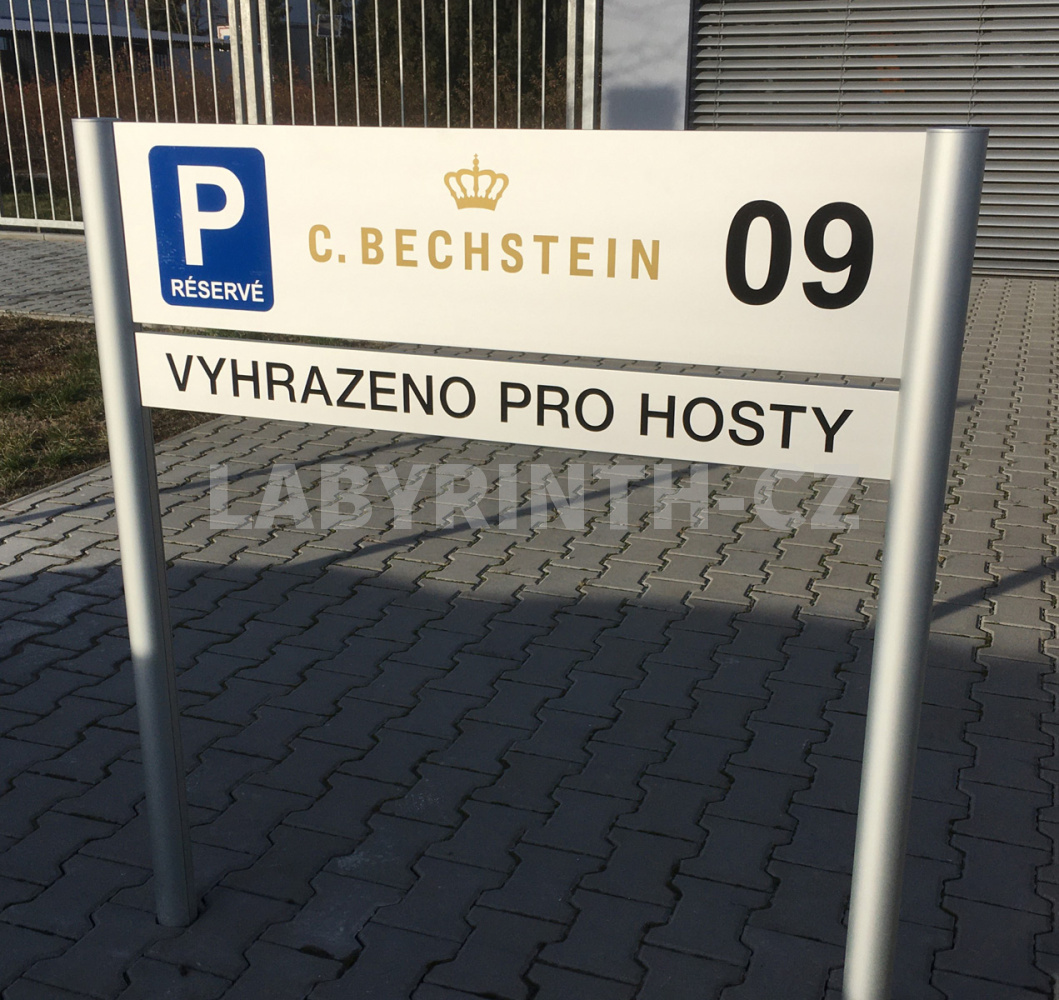

1a20

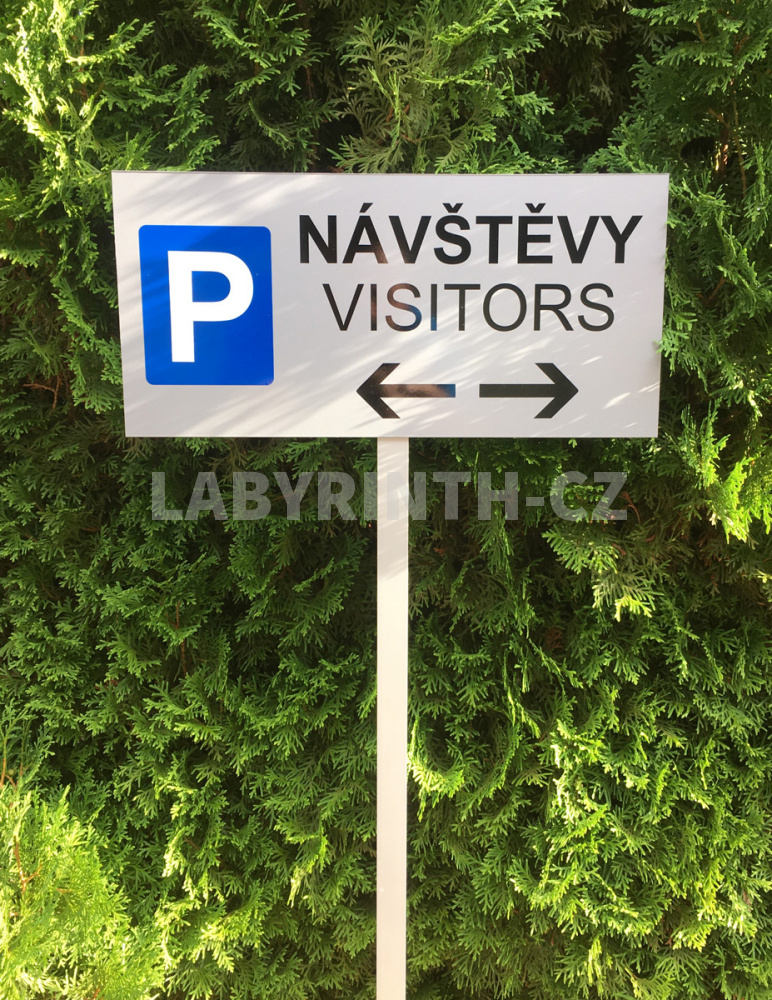

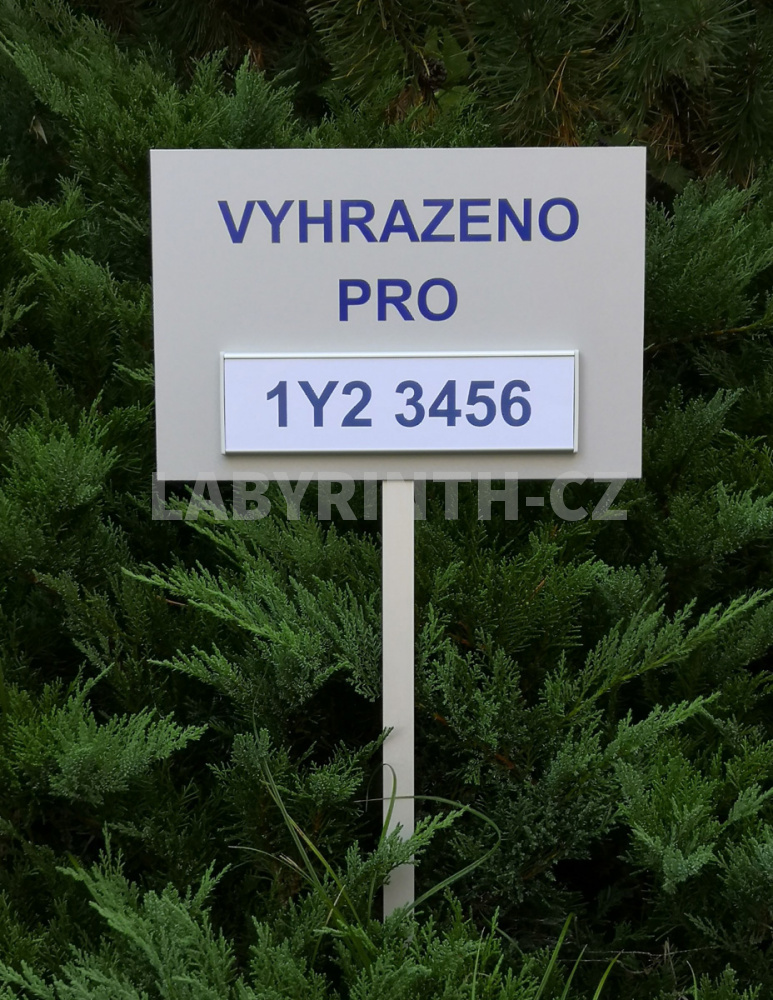

Značení parkovacího státní - cedule na jedné stojně

1a21

Cedule na jedné kulaté stojně

1a22

Dopravní značení

1a23

Výměnná cedule na jedné stojně (vojenský prostor Čermná nad Orlicí)

Technické specifikace

Plány areálů, mapy areálů

Plány areálů, mapy areálů - technické specifikace

Materiál:	základní konstrukce (rám) - profilovaný hliník (lamely, stojny), podkladová deska pro umístění plánu areálu
Povrchová úprava:	stříbrný elox (matný) - nejčastější řešení
Další povrchy:	zlatý elox (matný), lakování dle RAL, polepy samolepicími fóliemi dle různých vzorníků
Typy profilů:	příčné profily = lamely (délka max. 5m), výšky: 46, 100, 150, 250 mm stojny = svislé profily (výška max. 6 m): a) kulaté – průměr 60 nebo 90 mm, b) osmihranné – 80 mm, c) eliptické 104x80 mm
Charakteristika:	variabilita, vyměnitelnost desek s grafikou, opravitelnost textů (grafiky)
Postup výměny:	lamela/-y se ze zadní strany tabule povolí imbusovým klíčem (5 mm) a následně vysune ze stojny směrem nahoru – tím je dosažen přístup k desce

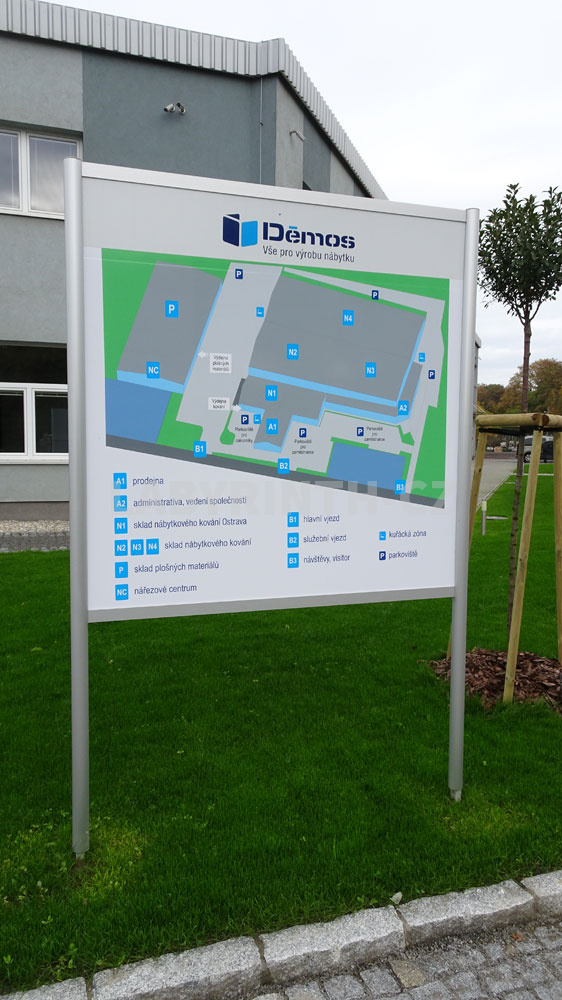

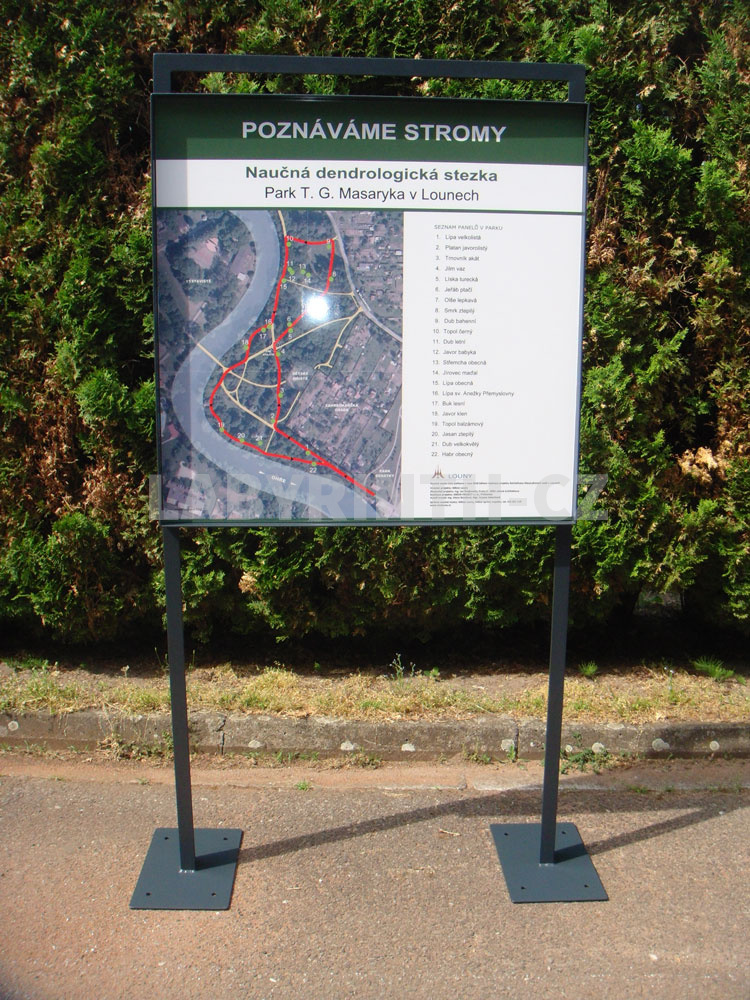

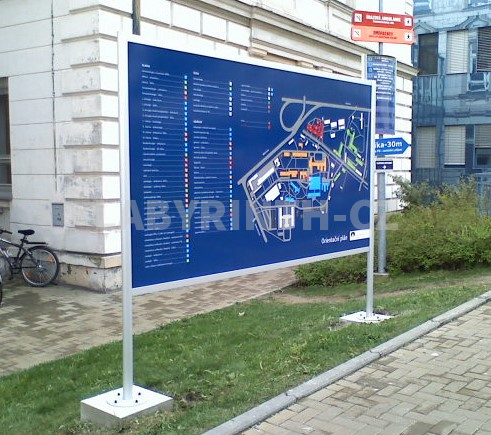

Orientační a informační tabule s plánem areálu nesmí chybět všude tam, kde se vyskytují budovy, objekty či jiné cíle na větší ploše. Tyto cedule velice usnadňují návštěvníkům areálu orientaci v daném místě či prostoru.
Cedule s plánem areálu se instalují u vchodů do areálu, poblíž křižovatek cest nebo silnic anebo přímo k jednotlivým budovám.

Plán areálu zakreslený na orientační tabuli se nejčastěji zobrazuje jako zjednodušený, dobře čitelný a hlavně přehledný půdorys (mapa) dané oblasti a měl by sloužit hlavně laické veřejnosti, tj. návštěvníkům areálu. Nákres plánu vyhotovujeme ve 2D nebo 3D zobrazení (dle konkrétní situace), bez zbytečných podrobností a nedůležitých objektů. Určitě doporučujeme do plánu zvýraznit bod, kde se plán, resp. návštěvník, nachází.
Informační tabule s plánem areálu slouží zároveň jako specifická orientační cedule. Vyrábíme je převážně z eloxovaného hliníku, který je ideální do venkovního prostředí (exteriéru) pro svoji dlouhou životnost a bezúdržbovost.

Díky konstrukční variabilitě dokáže tento typ cedule poskytovat stále aktuální informace. Při dispoziční změně v areálu (postaví se např. nová budova) stačí původní a již neaktuální „vnitřní desku” vysunout z hliníkové konstrukce a nahradit novou, aktuální informační tabulí. Výměna je snadná, rychlá a navíc s minimálními náklady, neboť původní hliníková konstrukce zůstává beze změny.

Závěr: orientační a informační cedule s plánem areálu by měla být nedílnou součástí dobře navrženého orientačního a informačního systému.

1b1

Všeobecná nemocnice Náchod

1b2

Zdravotnické zařízení Podolí, Praha

1b3

Fakultní nemocnice Olomouc, cedule na 2 stojnách

1b4

Informační cedule s plánem okolí Strážného (Krkonošský národní park)

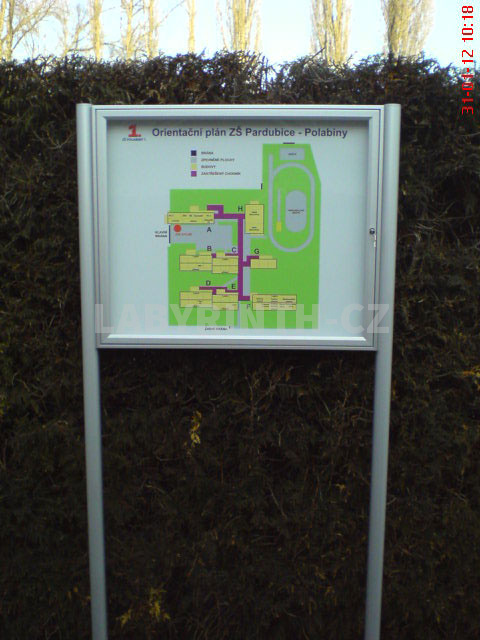

1b5

Plán areálu školy v Pardubicích

1b6

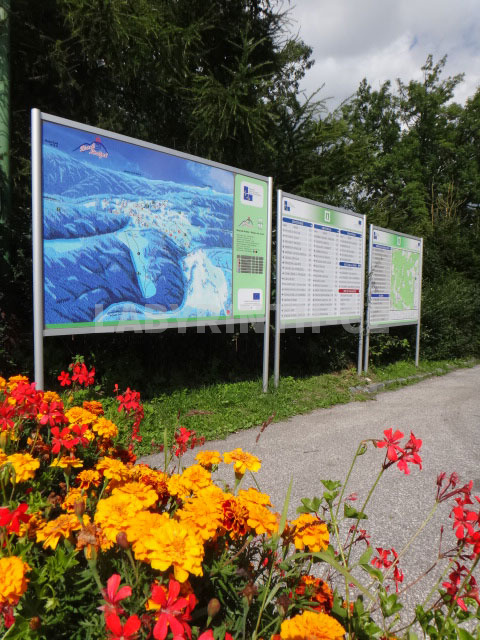

Orientační plán sjezdových tratí v Krkonoších

1b7

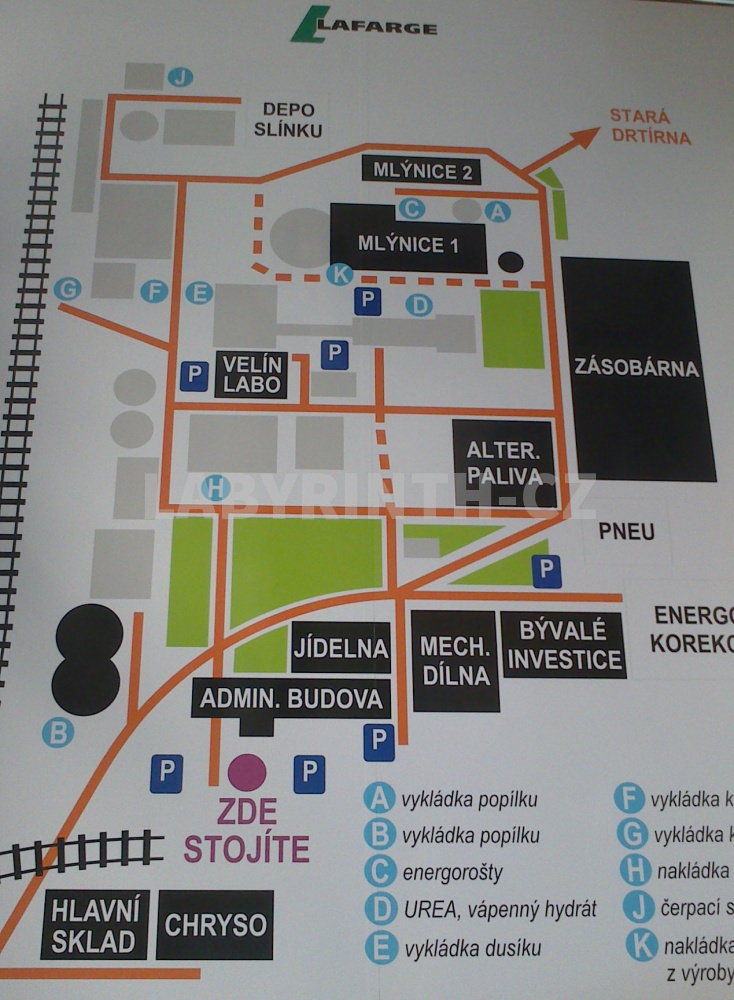

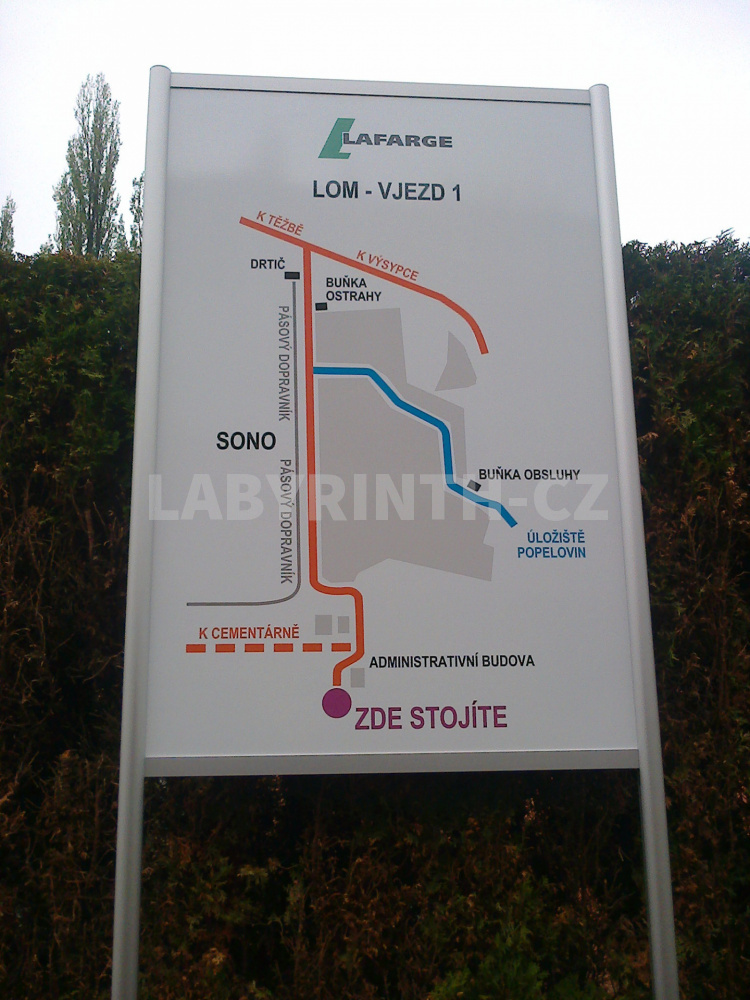

Plán areálu cementárny Lafarge, detail

1b8

Umístění plánu areálu cementárny Lafarge

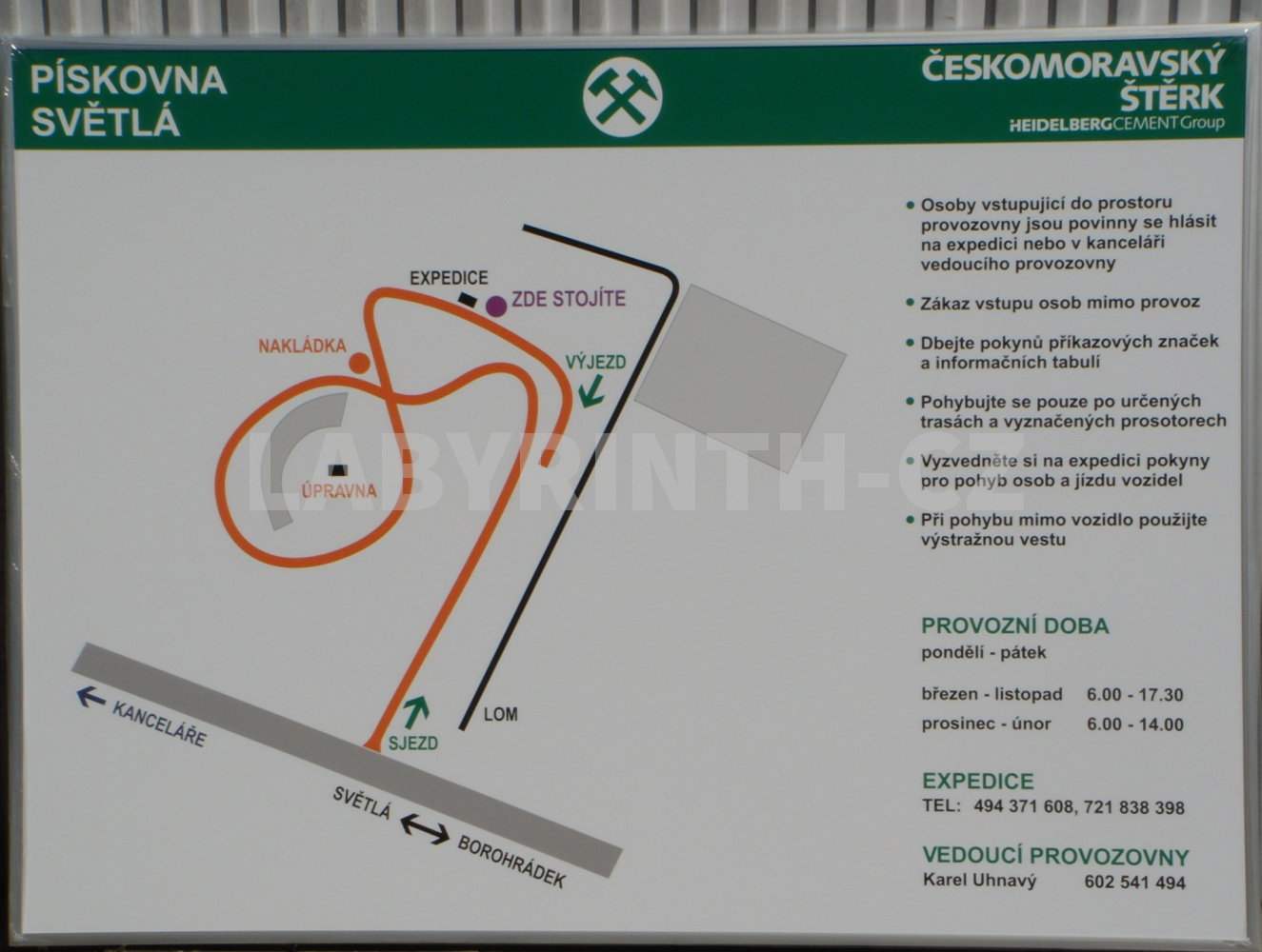

1b9

Plán lomu pro nákladní auta

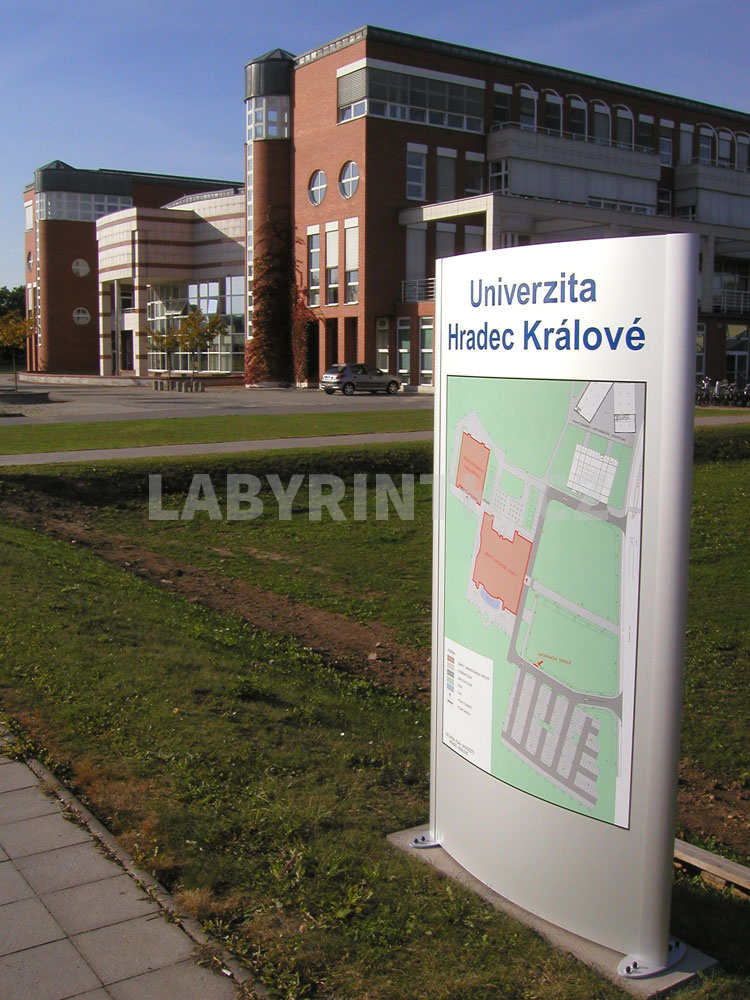

1b10

Univerzita Hradec Králové, Fakulta informatiky a managementu ( totem vypouklý)

1b11

Venkovní cedule na 3 stojnách (FN Olomouc)

1b12

Soubor map na venkovních cedulích

Technické specifikace

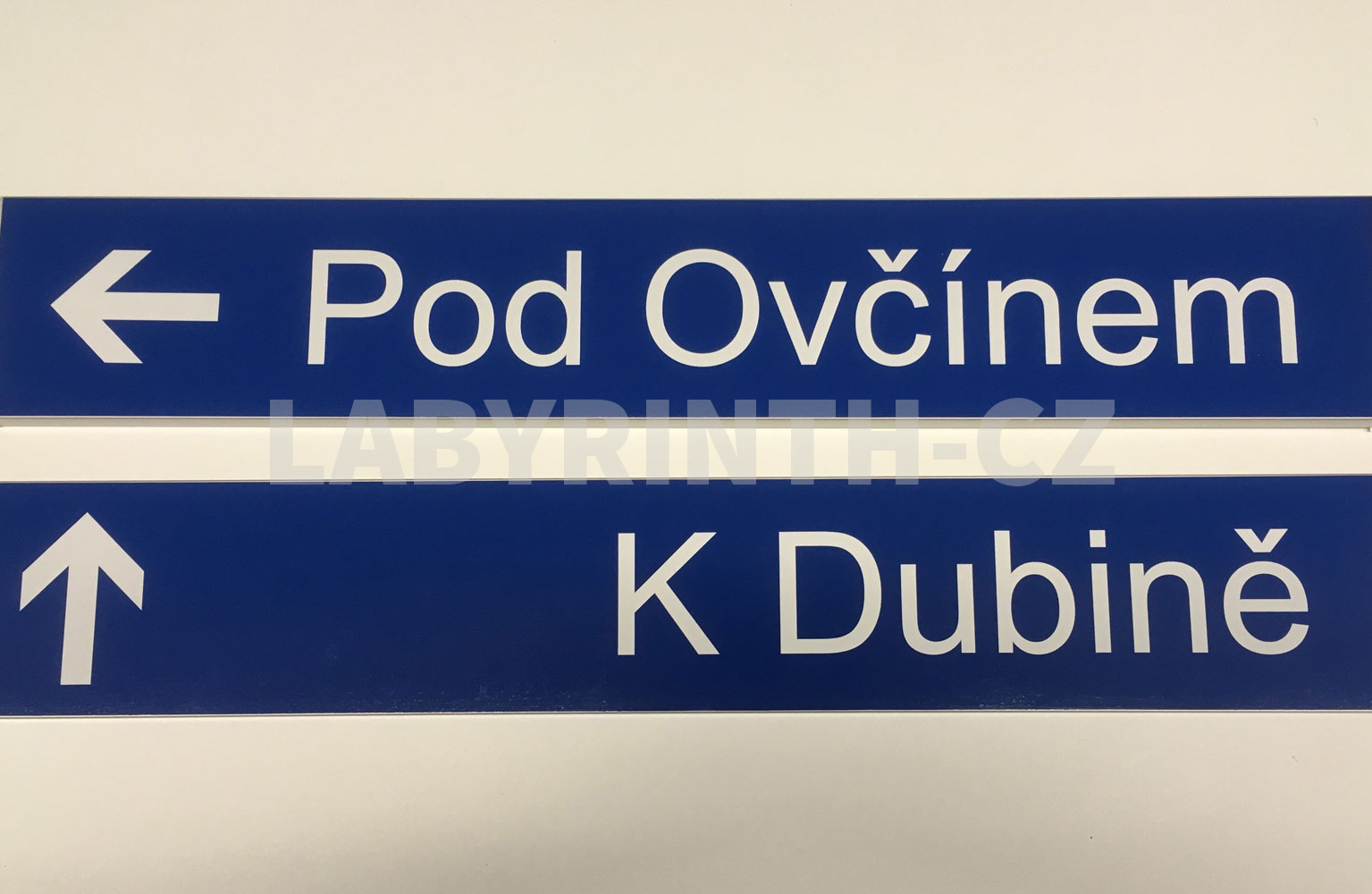

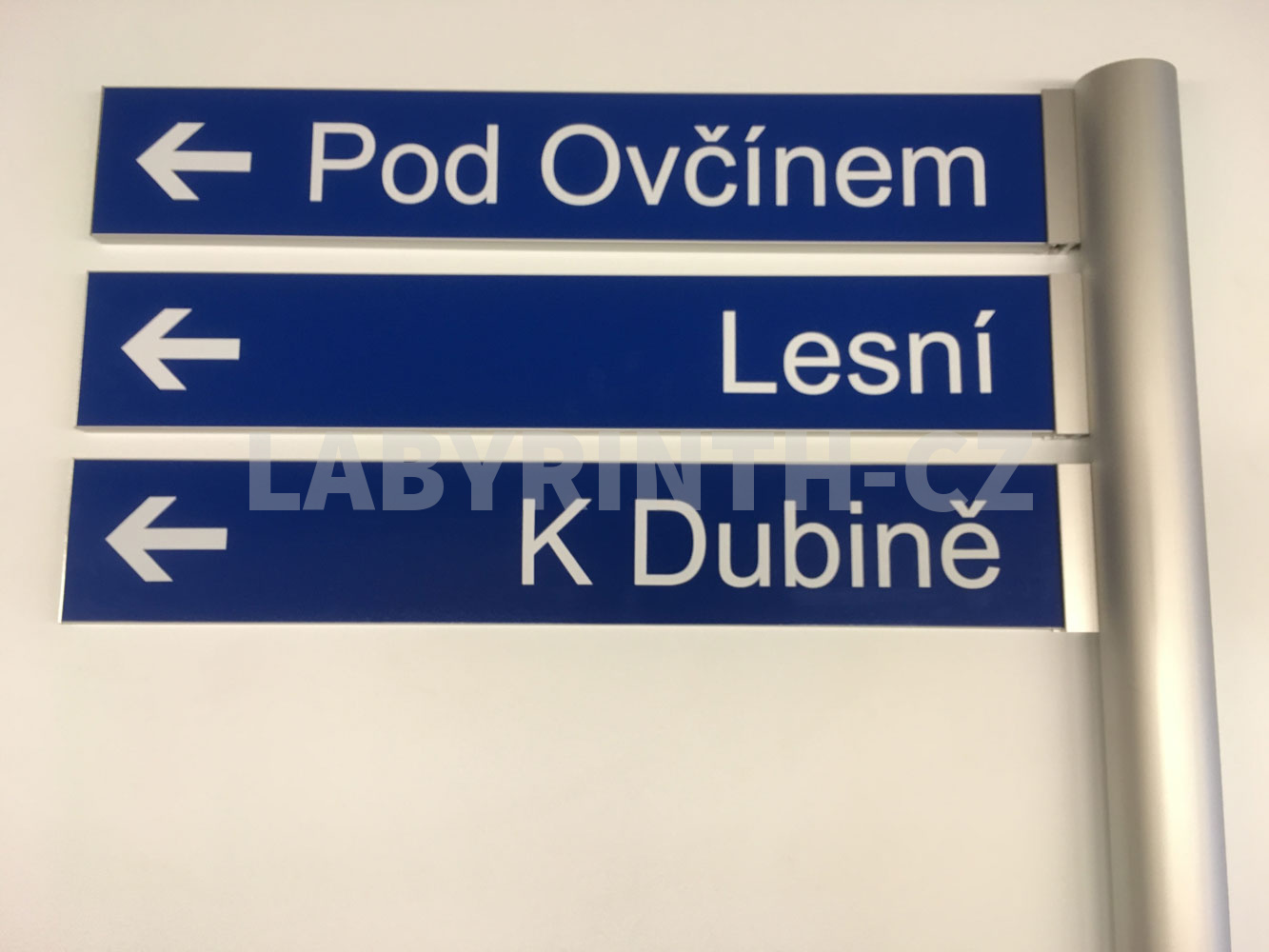

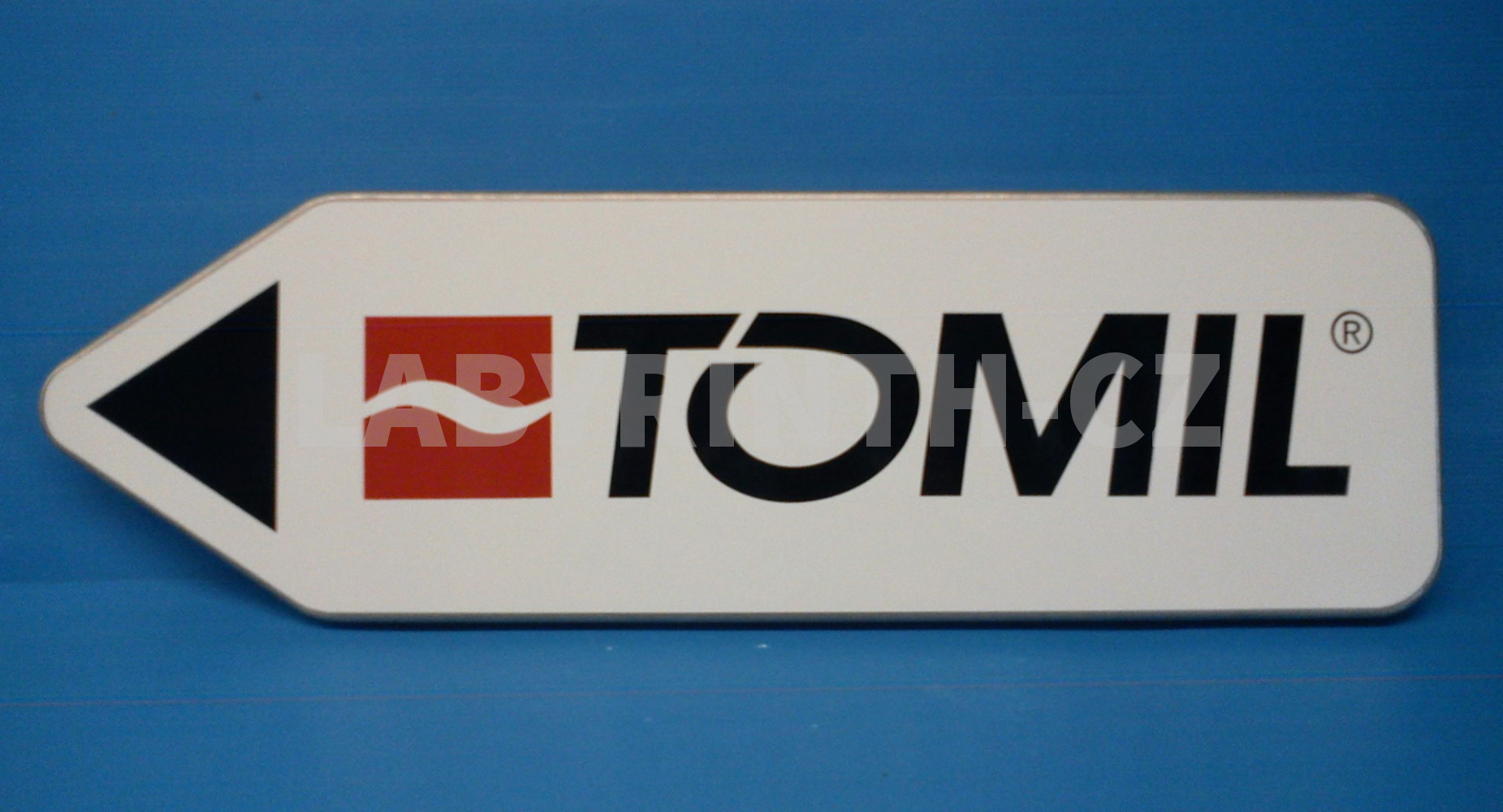

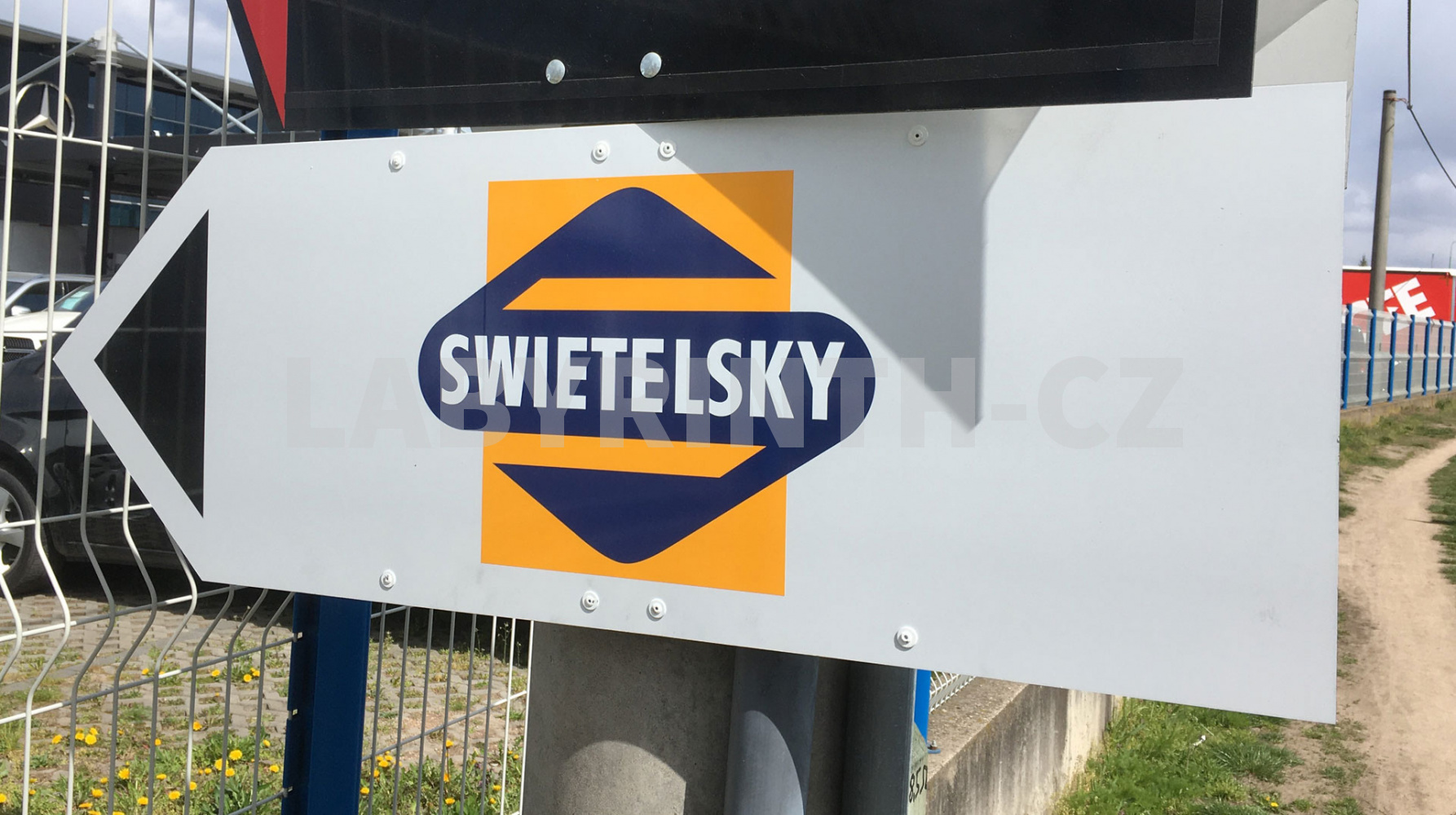

Směrovky, orientační cedule

Směrovky, orientační cedule - technické specifikace

Materiál:	hliník (lamely, stojny, desky)
Povrchová úprava:	stříbrný elox (matný) - nejčastější řešení
Další povrchy:	zlatý elox (matný), lakování dle RAL, polepy samolepicími fóliemi dle různých vzorníků
Typy profilů:	příčné profily = lamely nebo Al-desky stojny = svislé profily (výška max. 6 m)
Charakteristika:	variabilita, vyměnitelnost, záměna lamel, opravitelnost textů (grafiky)
Postup výměny:	běžným šroubovákem nebo imbusovým klíčem (5 mm)

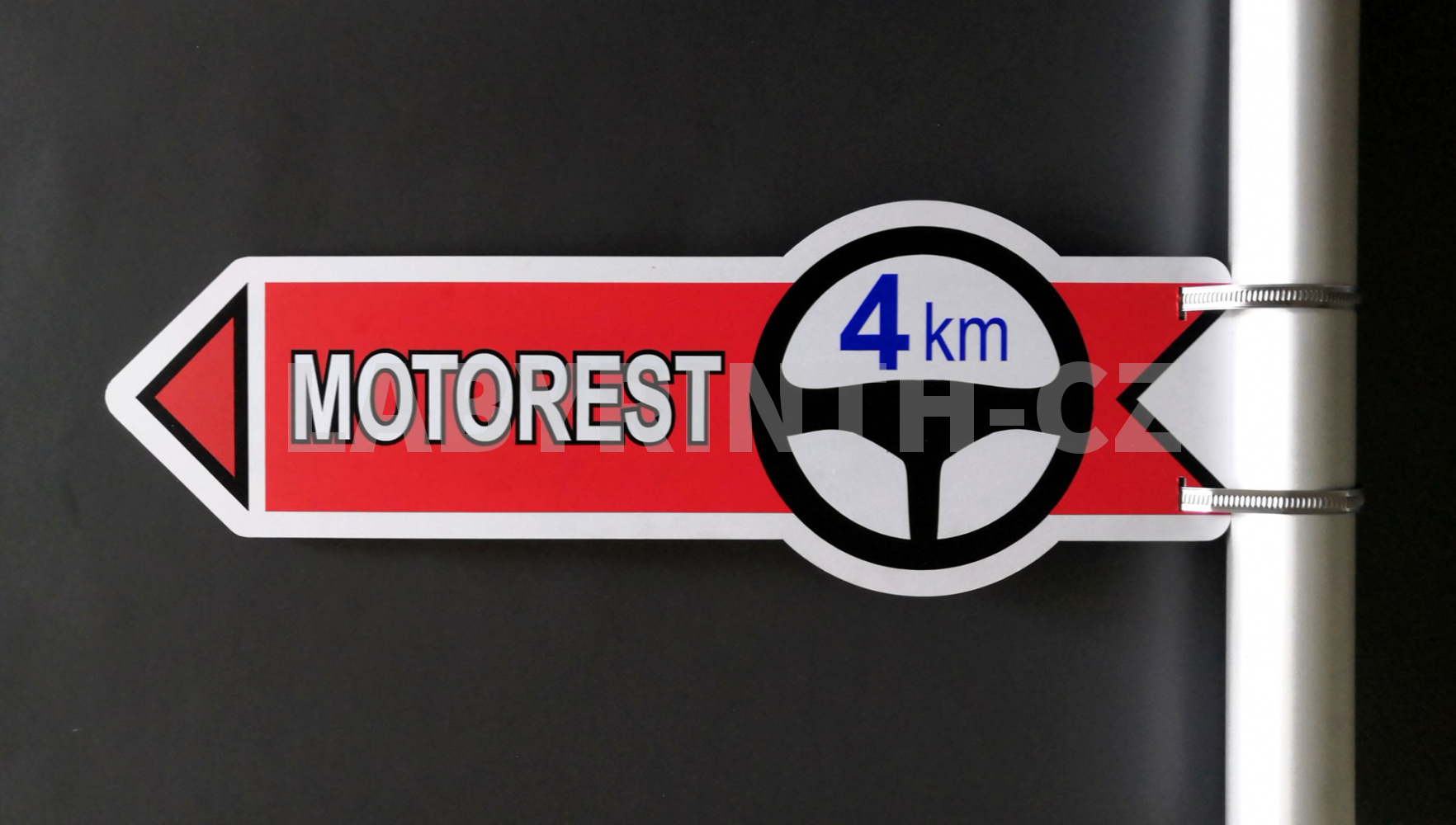

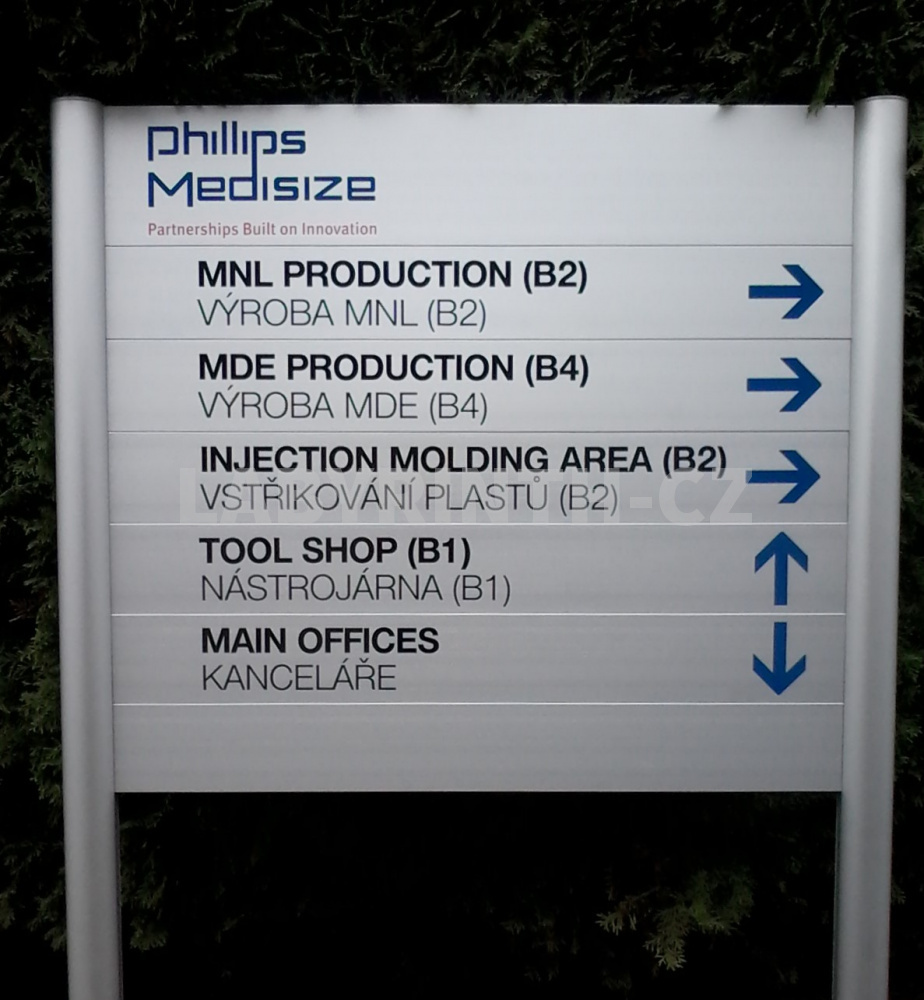

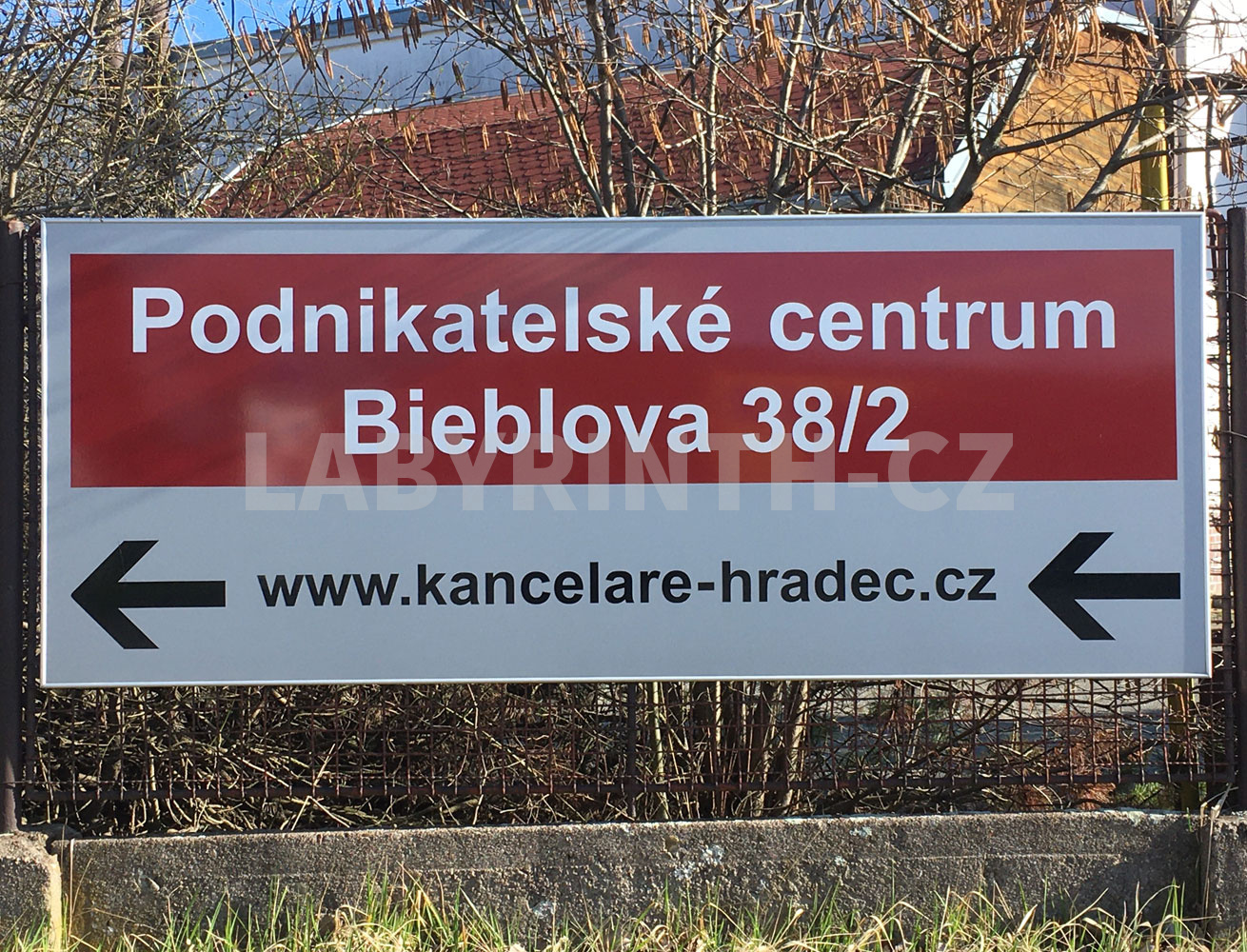

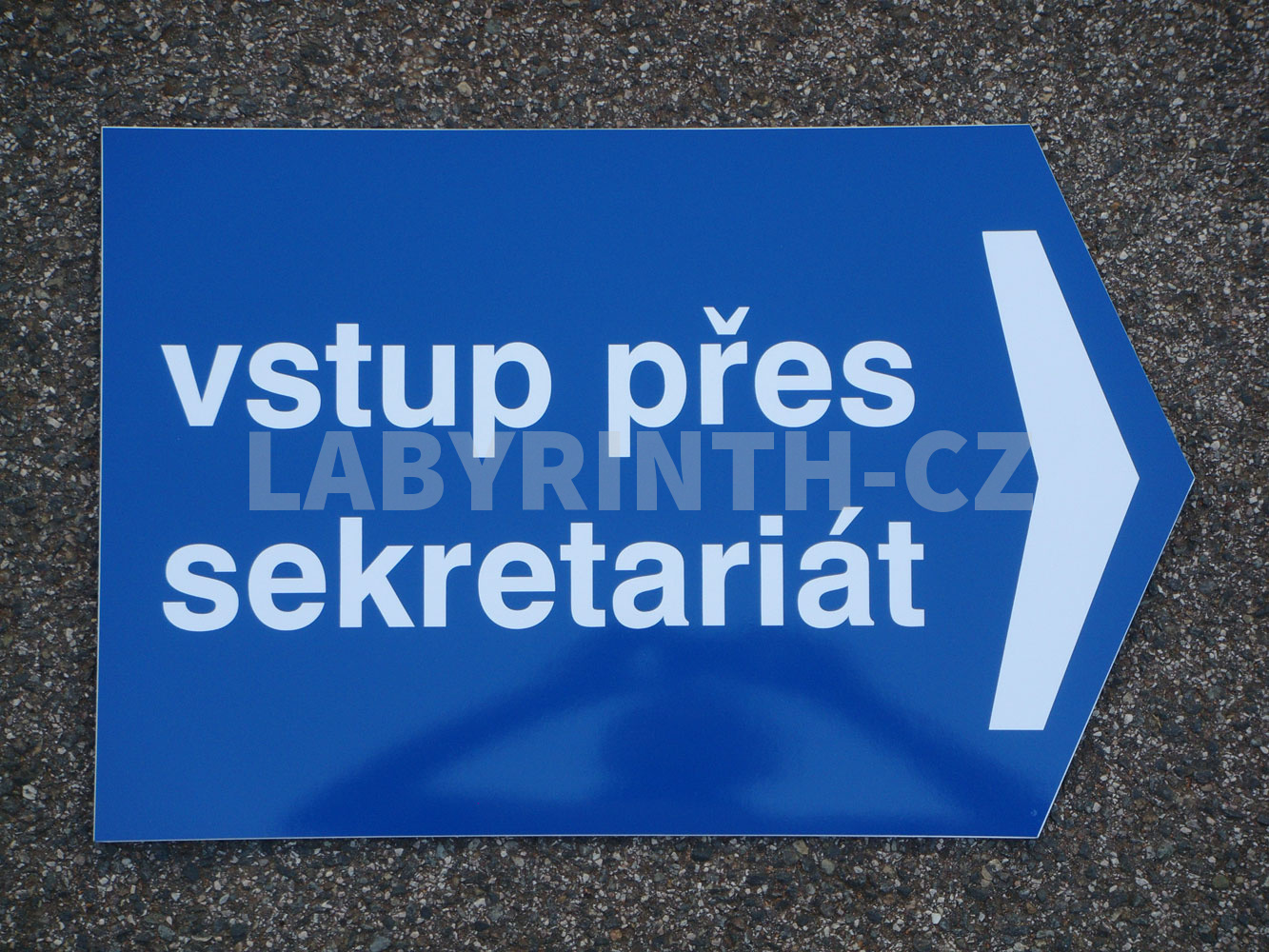

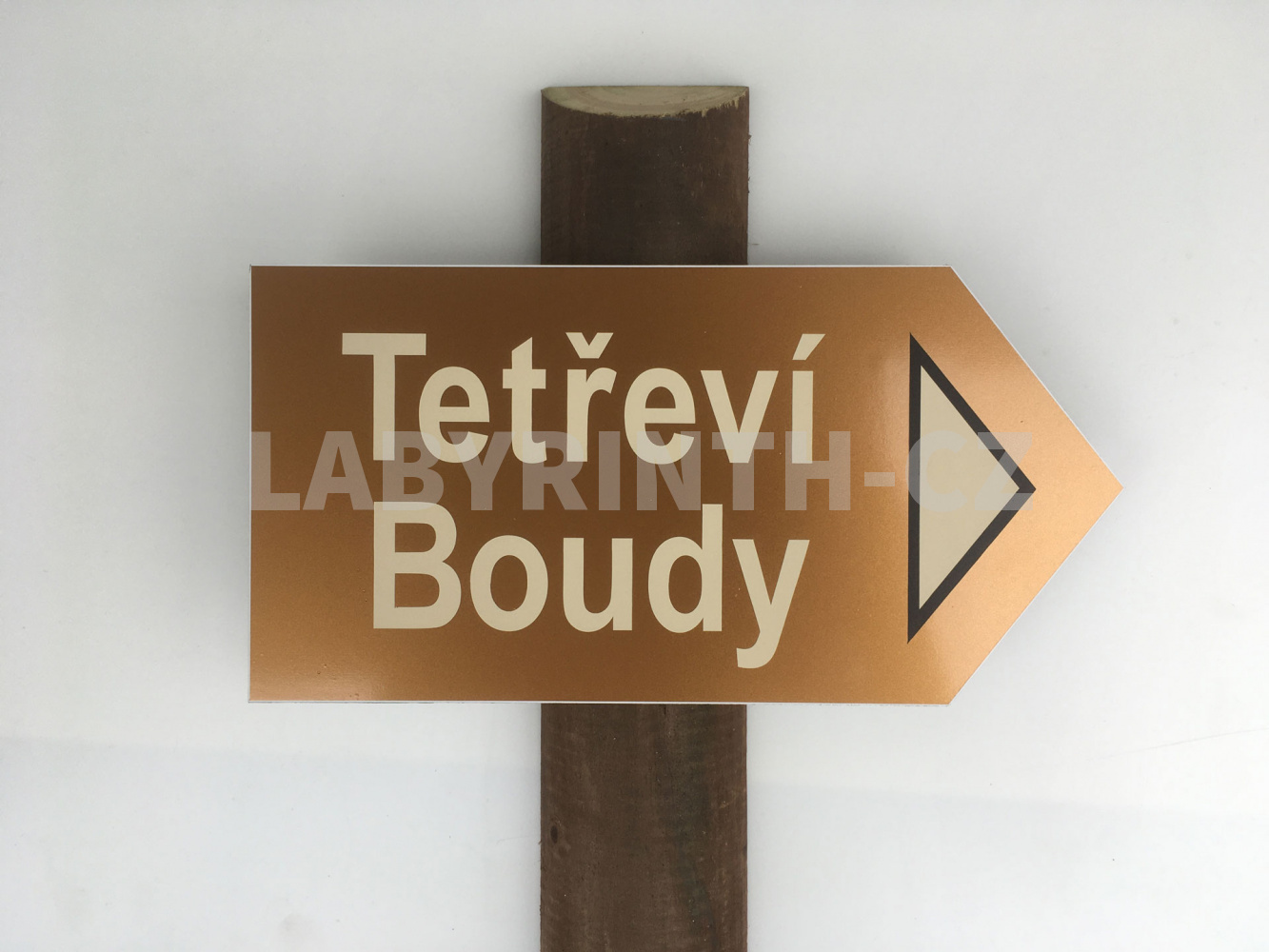

K dokonalé navigaci patří i různé směrovky. Nejen grafikou (šipkou) ale i tvarem mohou určovat daný směr. Texty, šipky a symboly, které obsahují, jsou snadno opravitelné. Vlastní směrovky pak lze „přesouvat“ a aktualizovat.

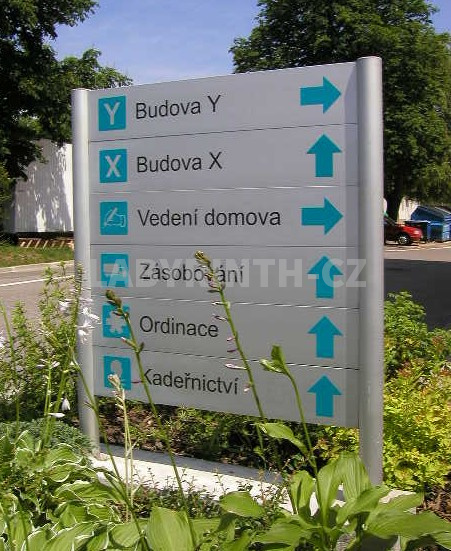

1c1

Venkovní směrová cedule vícelamelová na 2 stojnách (Domov důchodců Hradec Králové)

1c2

Směrovka dvoulamelová k budovám, Domov důchodců Hradec Králové

1c3

Směrová vícelamelová tabule (Stratos Auto HK)

1c4

Směrová vícelamelová tabule (Akademie věd ČR, Praha)

1c5

Směrová tabule vícelamelová na 2 stojnách (Wikov Plzeň)

1c6

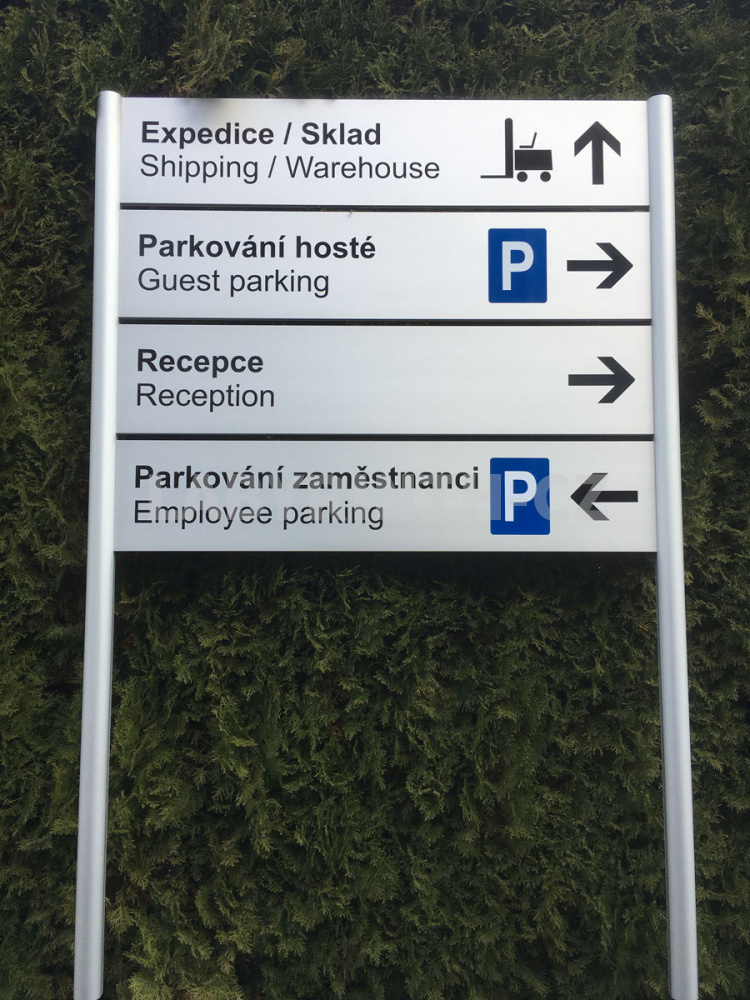

Venkovní směrová tabule vícelamelová na 2 stojnách

1c7

Jednostranná výstrčka (Akademie věd ČR, Praha)

1c8

Směrové tabule (vícelamelová a jednostranná)

1c9

Všeobecná nemocnice Náchod

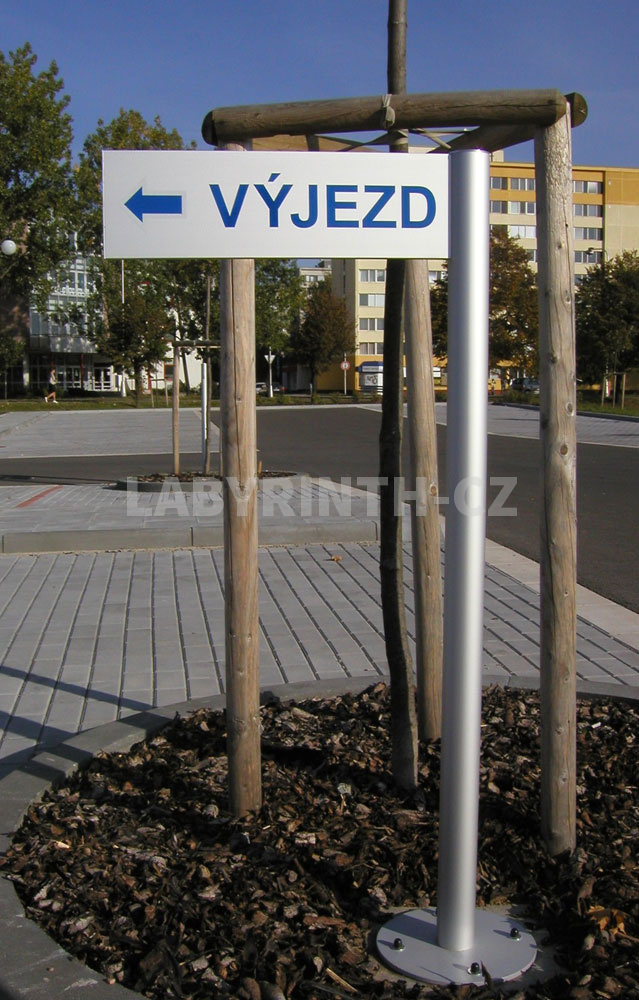

1c10

Směr výjezdu z parkoviště (Univerzita Hradec Králové)

1c11

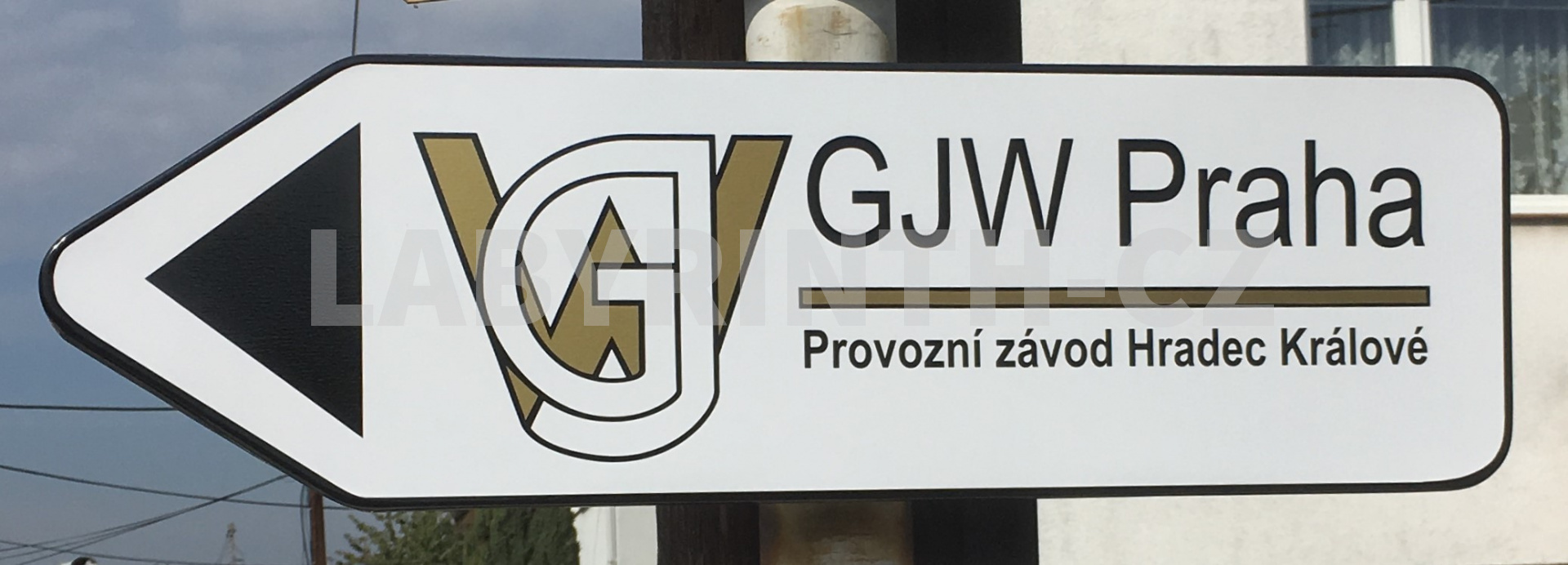

Dopravní směrovka k sídlu firmy

1c12

Firemní směrovka na sloup1

1c13

Směrovka na sloupek (Schrack HK)

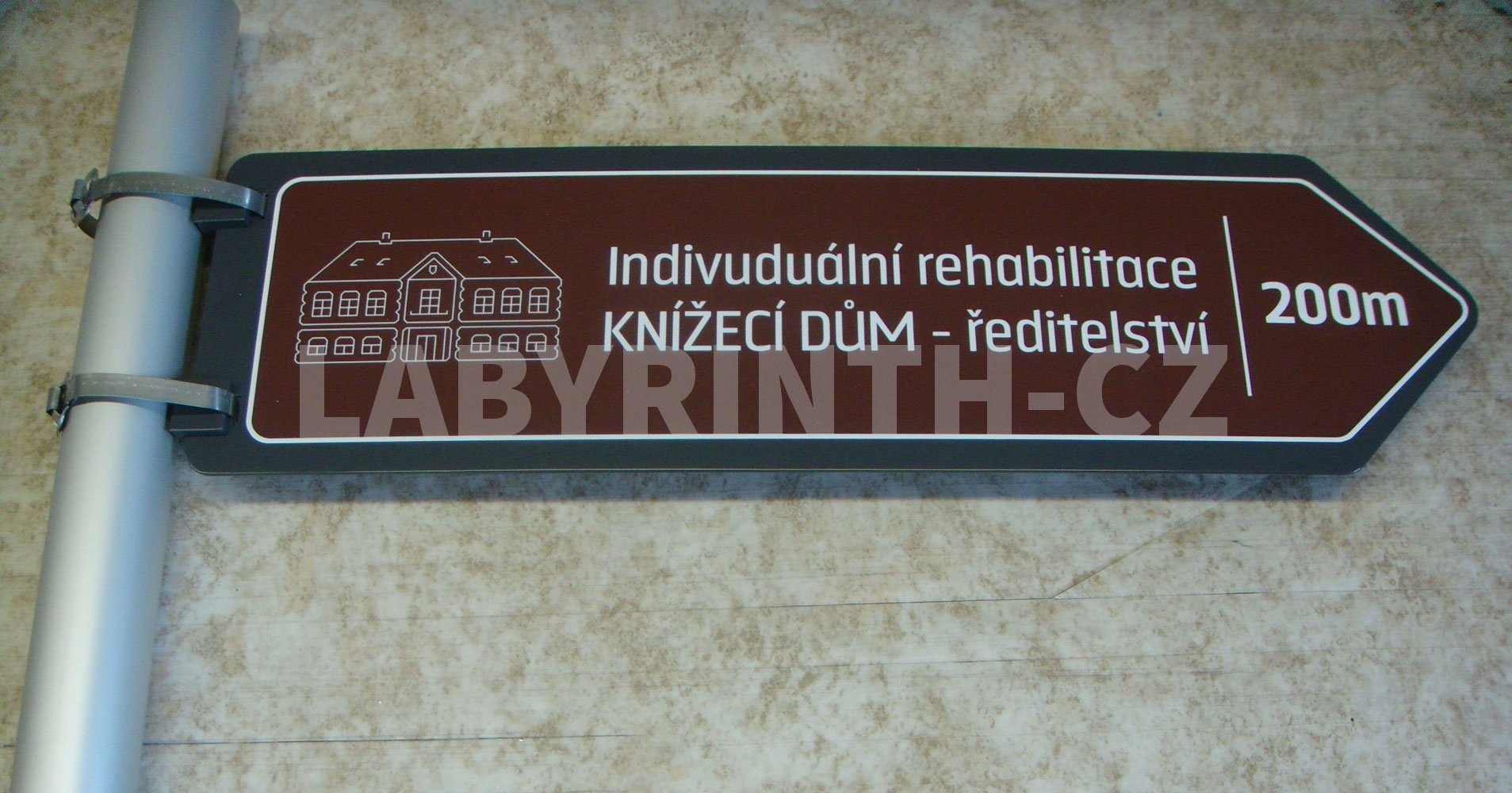

1c14

Směrovka pro LABYRINTH-CZ

1c15

Všeobecná nemocnice Náchod - směrovka na sloup

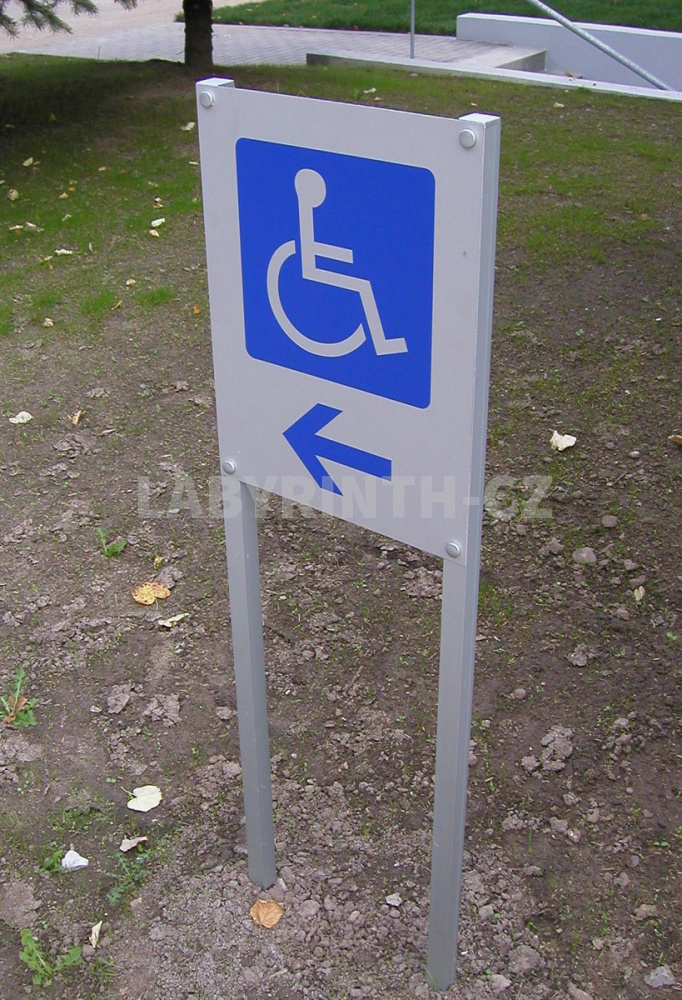

1c16

Cesta pro imobilní občany (Filharmonie Hradec Králové)

1c17

Směrovka typ totem

Technické specifikace

Značení budov, firem, institucí

Značení budov, firem, institucí - technické specifikace

Materiál:	profilovaný hliník (lamely)
Povrchová úprava:	stříbrný elox (matný) - nejčastější řešení
Další povrchy:	zlatý elox (matný), lakování dle RAL, polepy samolepicími fóliemi dle různých vzorníků
Typy profilů:	základní profily = lamely (vodorovné, délka max. 5 m), výška: 31, 62, 93, 125, 156, 187, 250 mm ukončovací profily (vodorovné, délka max. 5 m): a) typ UPR-oblé, v=15mm, b) typ „L“ v=35mm boční profily (svislé, výška max. 5m): a) hranaté š=6 mm, b) trojúhelníkové š=15mm, c) oblé š=15mm
Charakteristika:	variabilita, vyměnitelnost, opravitelnost textů (grafiky)
Postup výměny:	obyčejný tenký nůž se opatrně zasune mezi boční profil a danou lamelu, která se poté pomalu vyklapne směrem ven. Nebo se použije speciální plastický „klíč“, který se zasouvá přímo mezi lamely – pomocí zpětných háčků se klíč zahákne za lamelu a vytáhne ven.

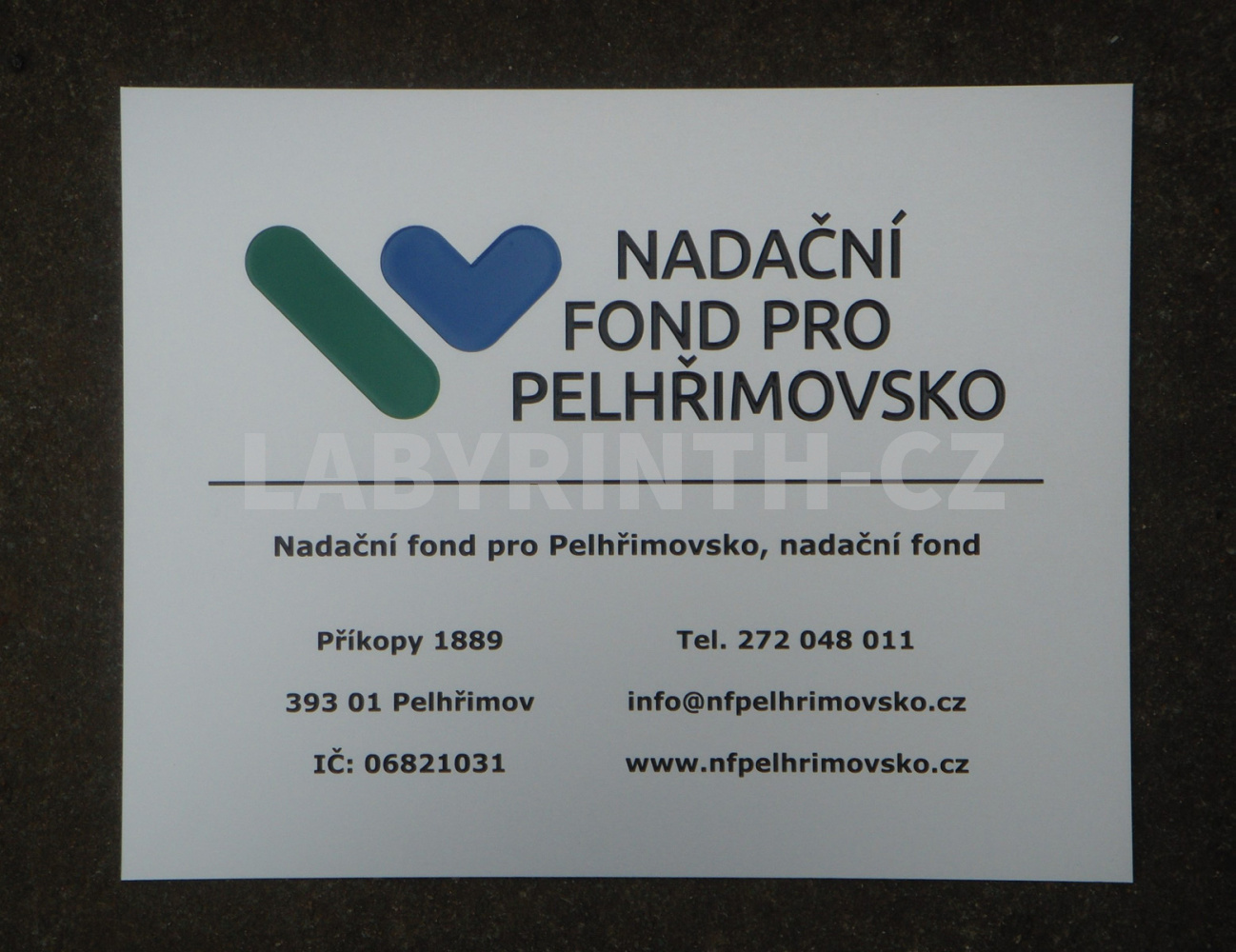

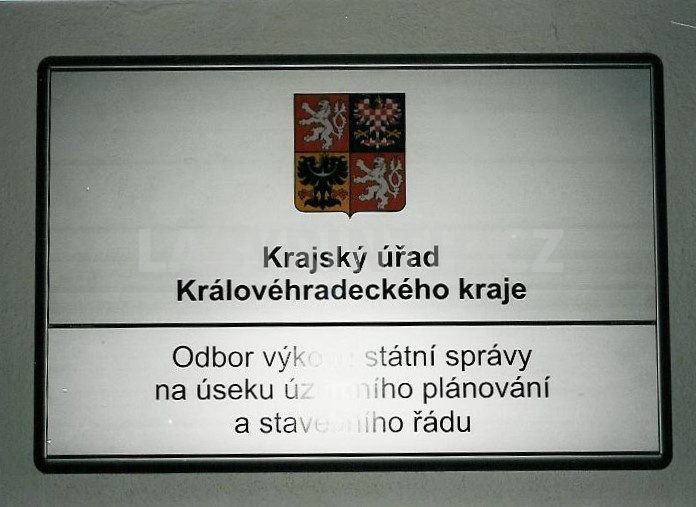

Každá firma dle Živnostenského zákona musí mít označení svého sídla či provozovny. K tomuto účelu vyrábíme různé cedule, které mj. tyto náležitosti splňují. Kolem cedule je ochranný rám, který zabraňuje jejímu odcizení. Některé informace (např. provozní doba) mohou být pro snazší výměnu zasunuty v profilech s drážkou a zároveň jsou kryté antireflexivní fólií, která zabraňuje jejich poškození či odcizení. Cedule se většinou připevňuje k podkladu hmoždinkami, jejichž hlavičky jsou pak zakryté. Přitom je možné ji kdykoli demontovat (např. při přestěhování firmy do jiné budovy).

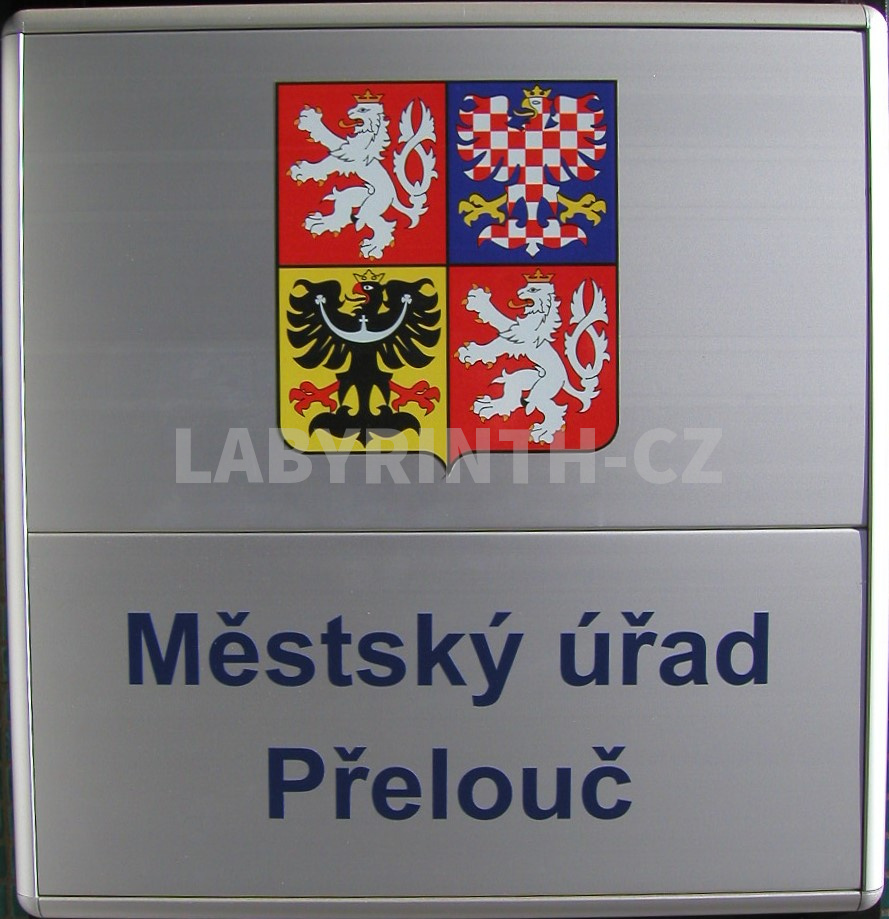

1d1

Městský úřad Přelouč (s ochranným rámečkem proti odcizení)

1d2

Hradecké stavební centrum (stříbrný eloxovaný hliník)

1d3

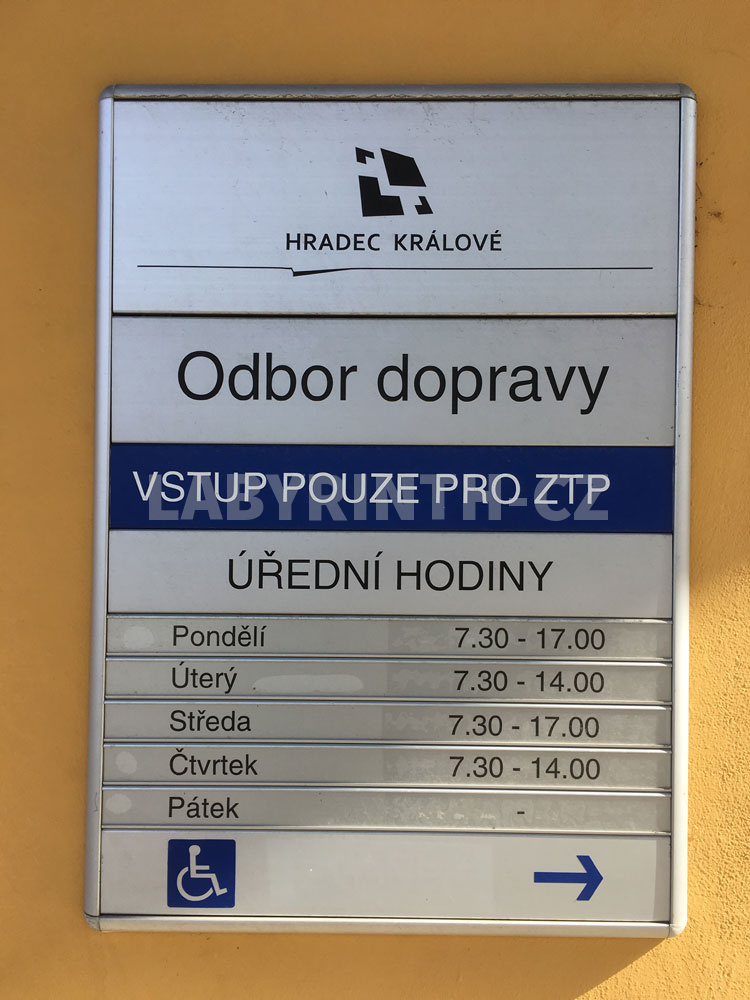

Finanční úřad Hořice (vyměnitelná úřední doba)

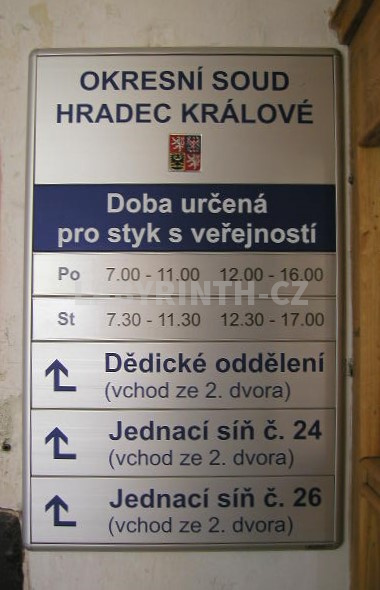

1d4

Okresní soud Hradec Králové

1d5

Městský úřad Přelouč, sociální odbor

1d6

Firemní cedule vícelamelová (na fasádu)

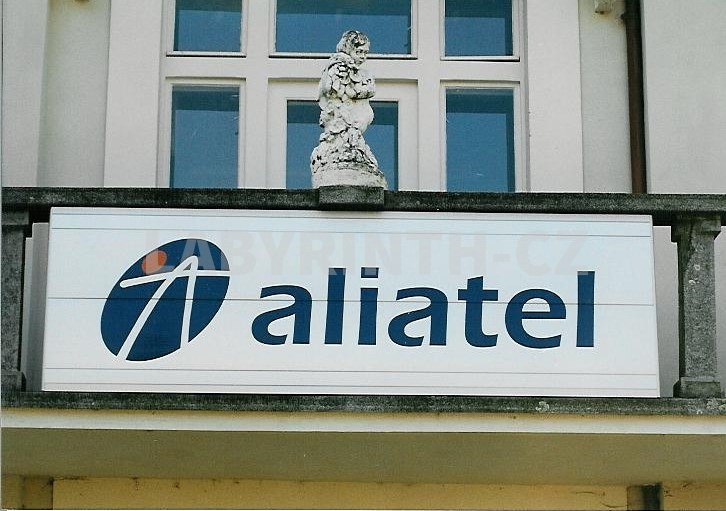

1d7

Aliatel, Hradec Králové

1d8

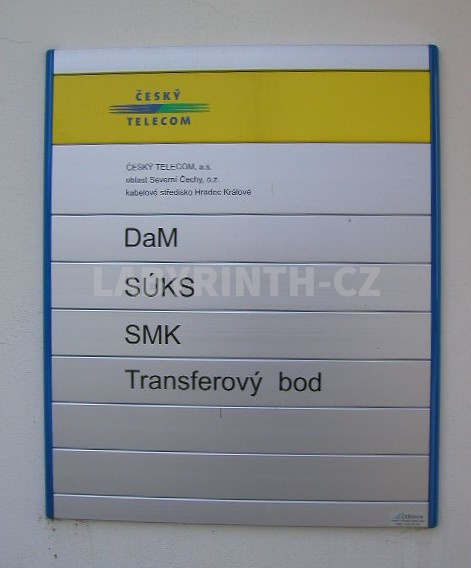

Český telecom

1d9

Vacek elektro, Hradec Králové

1d10

Finanční úřad Svitavy

1d11

Reklamní agentura Ivepa, Hradec Králové

1d12

Ústav sociální péče Domečky, Rychnov nad Kněžnou

1d13

Martech, Hradec Králové

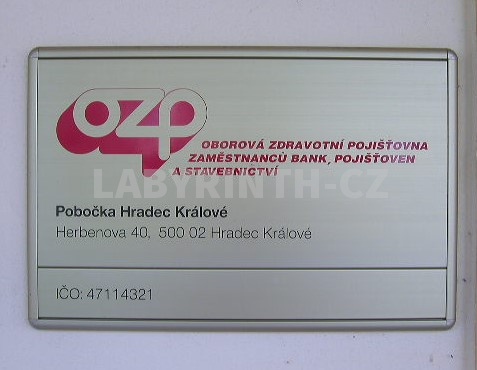

1d14

Oborová zdravotní pojišťovna (podklad zlatý elox)

1d15

Hotel Harrachovka, Harrachov

1d16

Pellyho domy (cedule na fasádě)

1d17

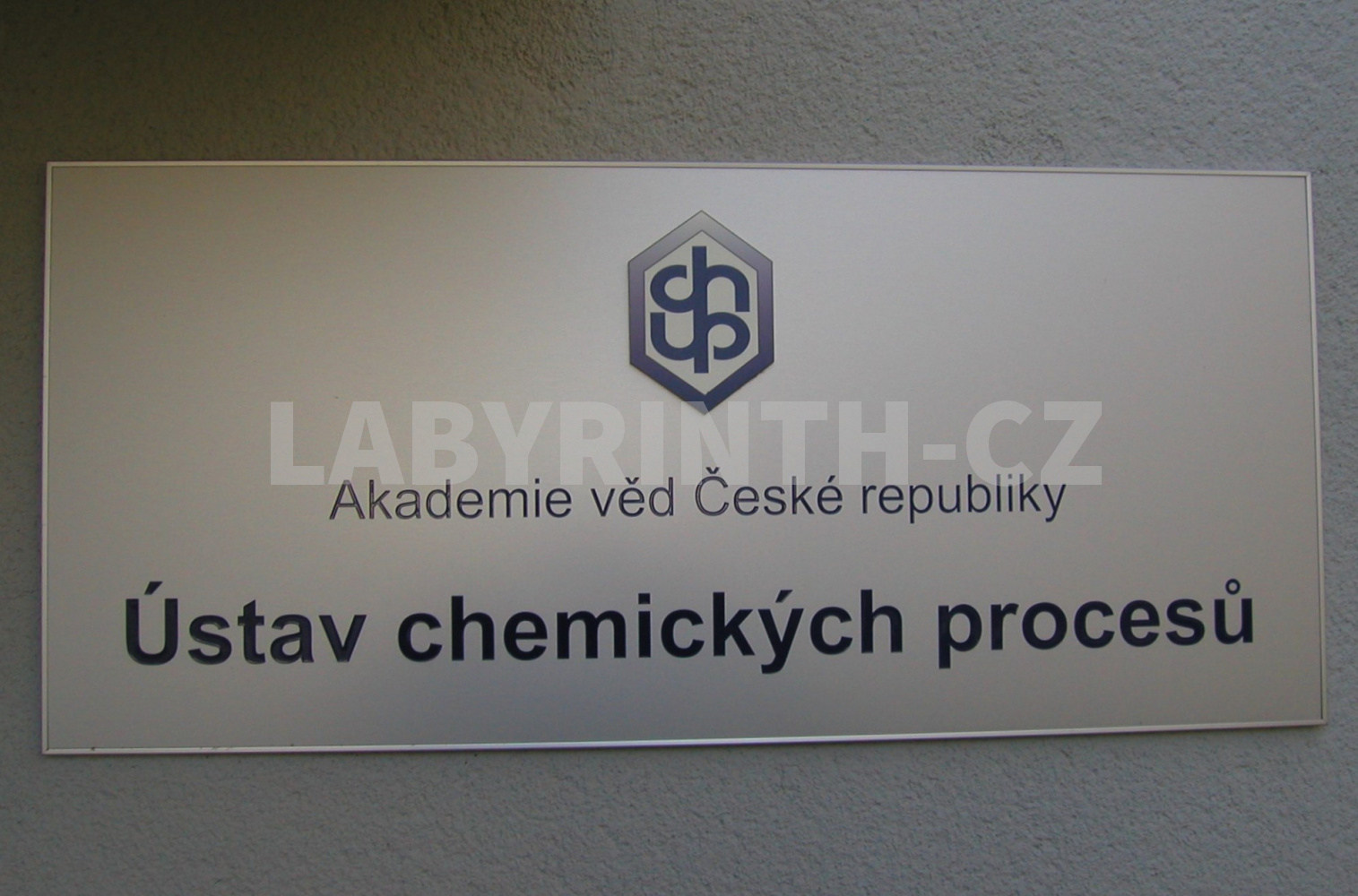

Akademie věd ČR (podklad stříbrný elox, gravírovaný text, Al-rám)

1d18

Gravírovaná hliníková cedulka s přiznanými šrouby (Lingviéra Praha)

1d19

Gravírovaná hliníková cedulka, dezén broušený nerez

1d20

Označení privátního domu (gravírováno do eloxovaného hliníku)

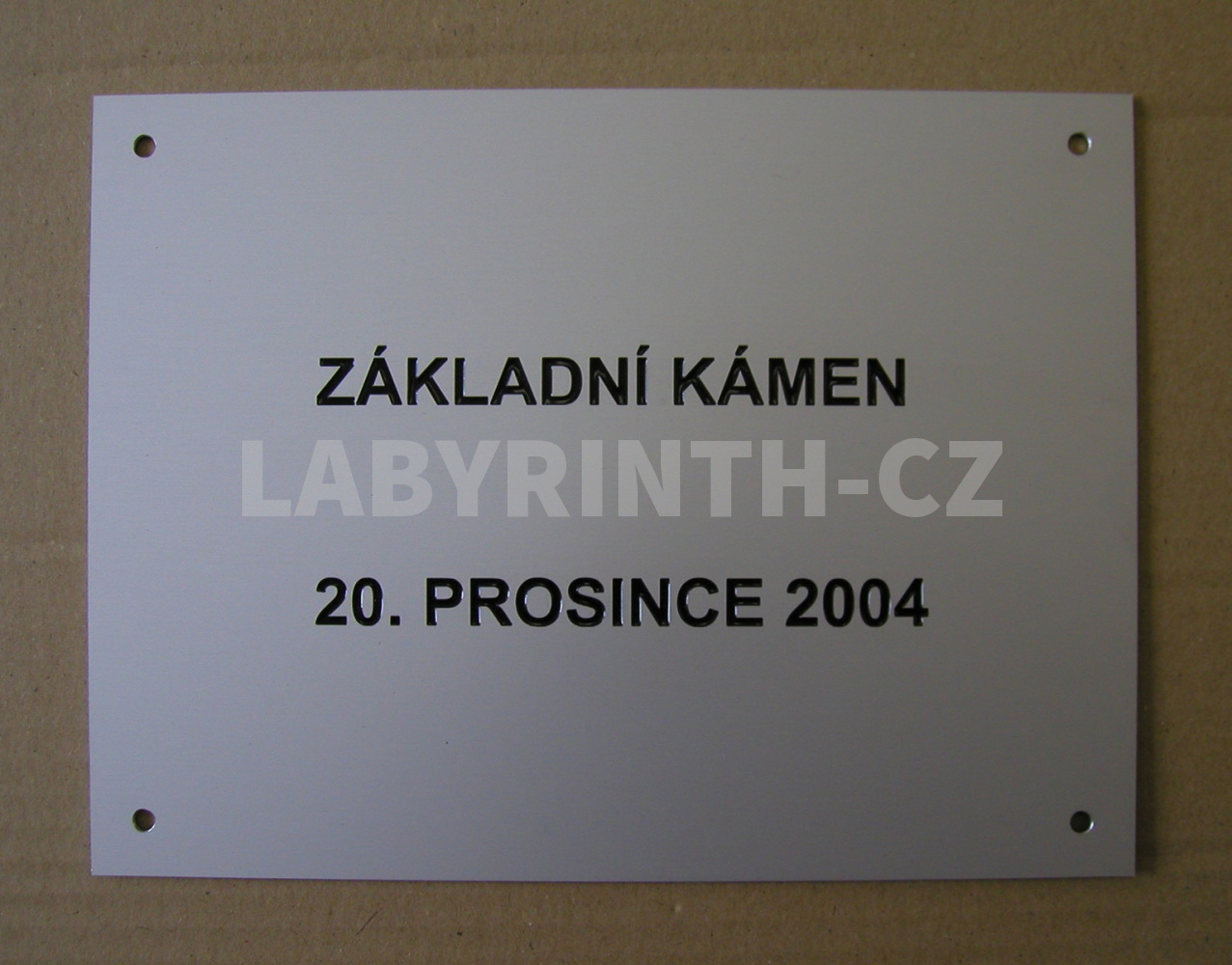

1d21

Označení základního kamene (stříbrný eloxovaný hliník + gravírovaný text)

1d22

Označení budovy (Al-sendvič, polep)

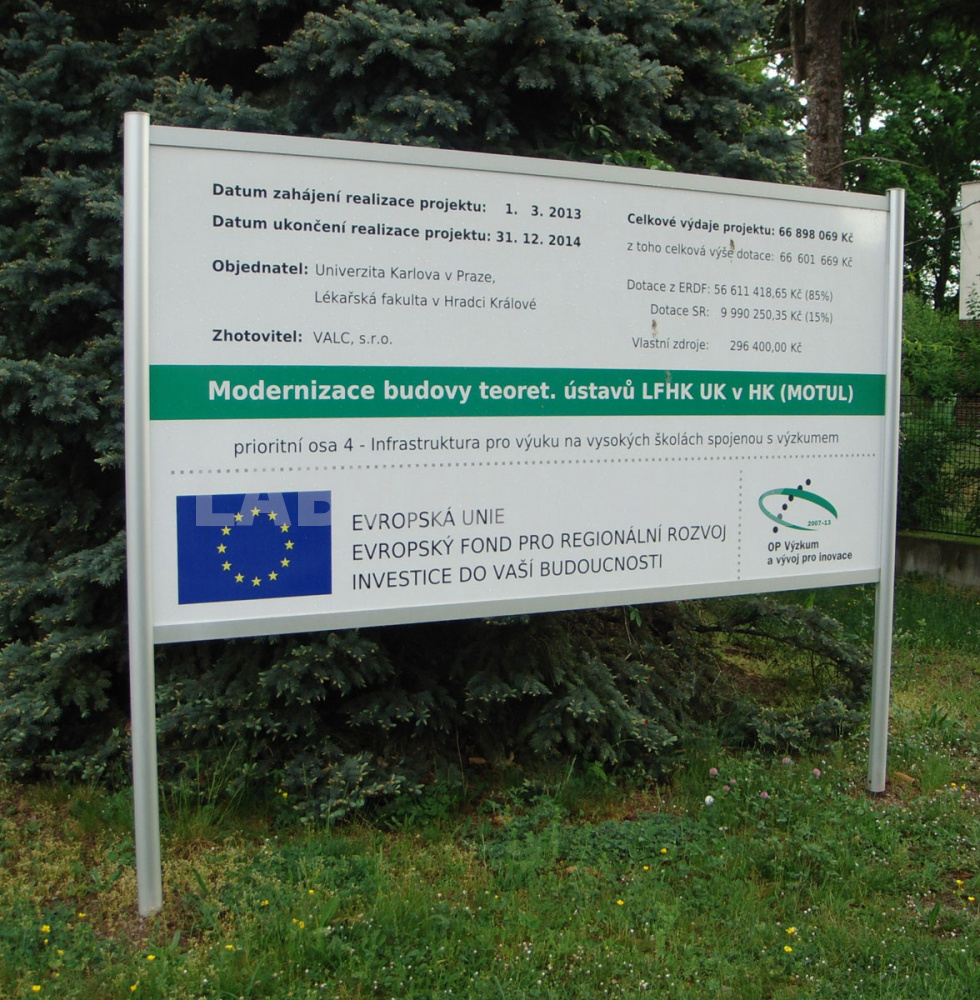

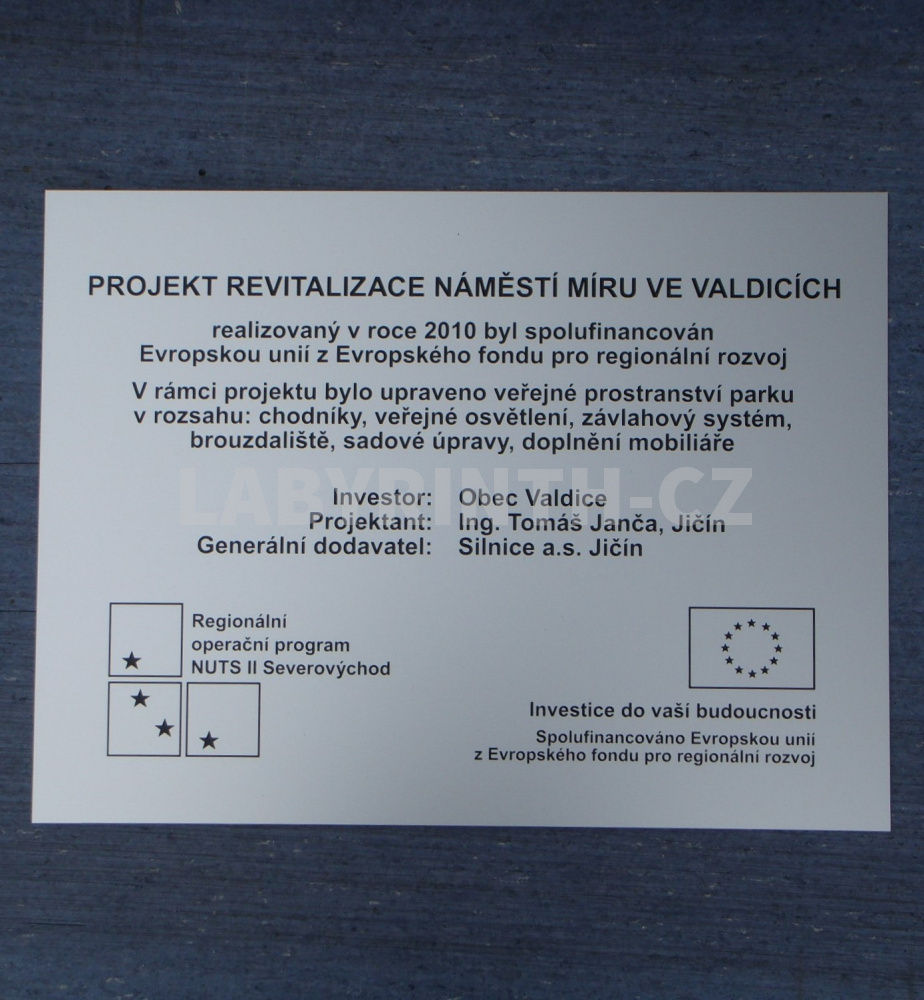

1d23

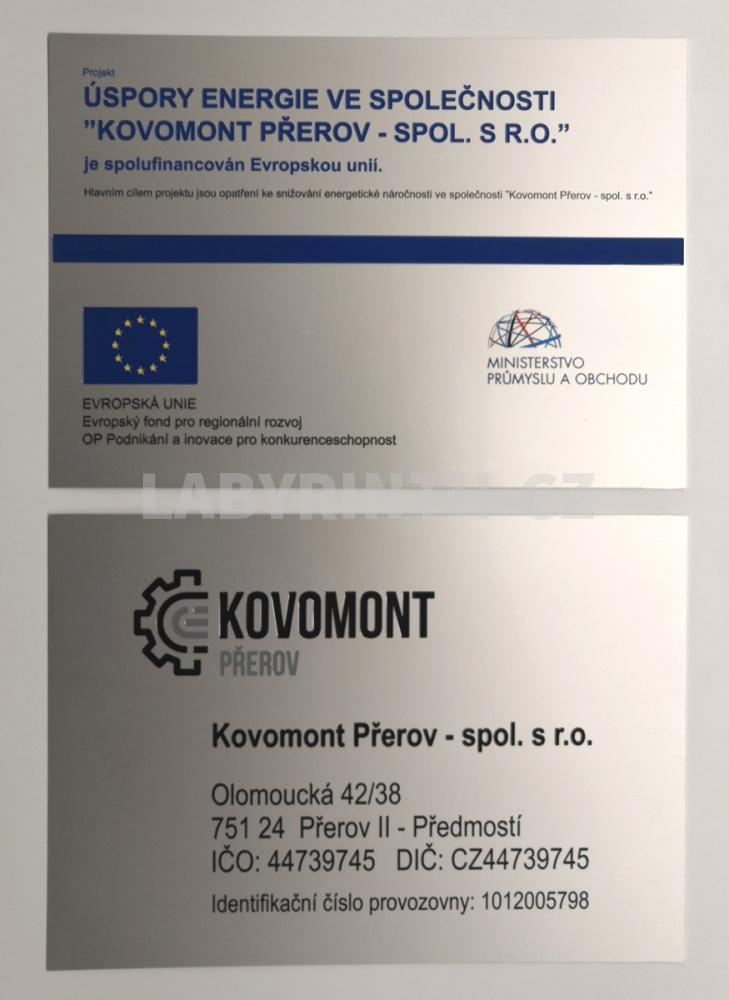

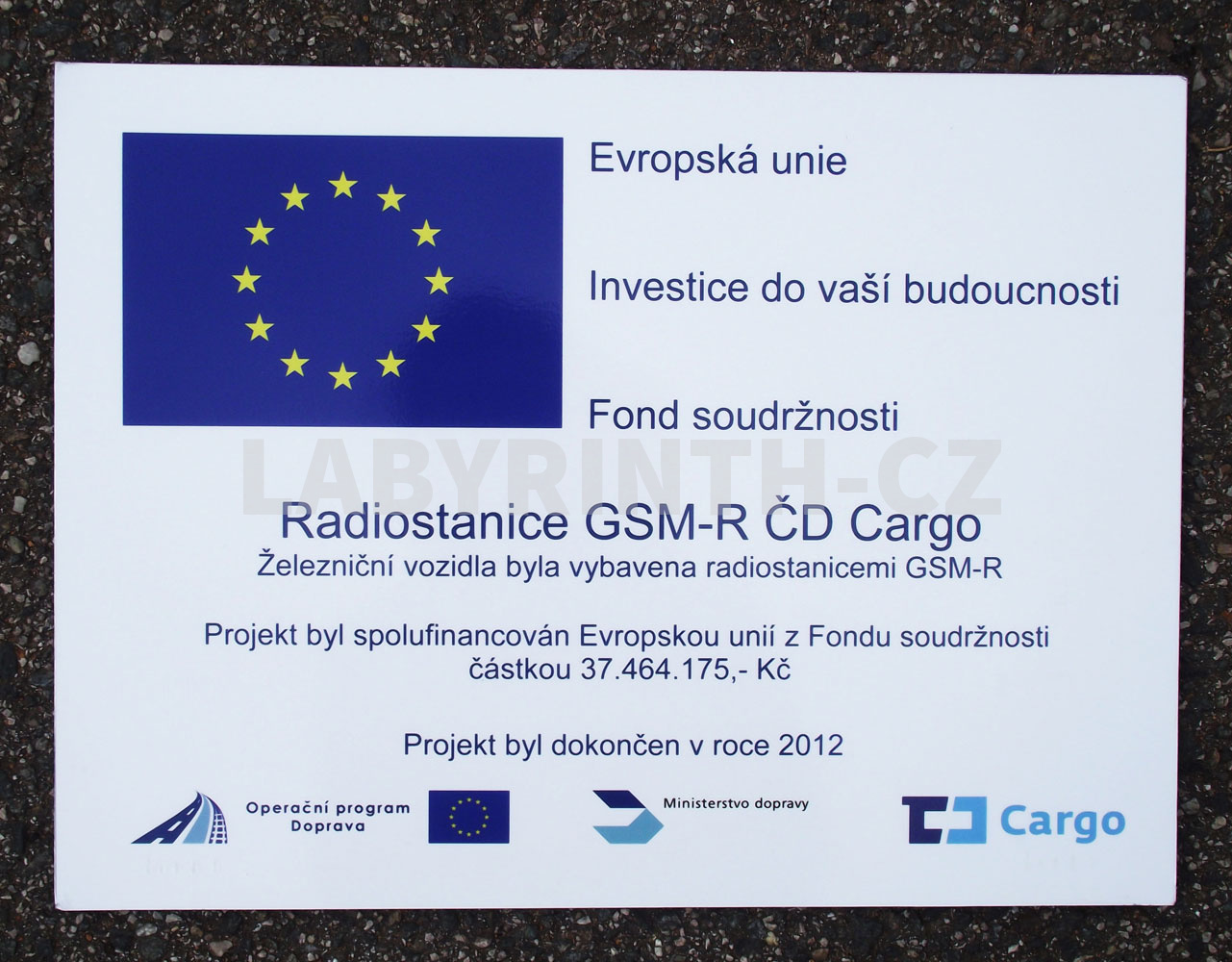

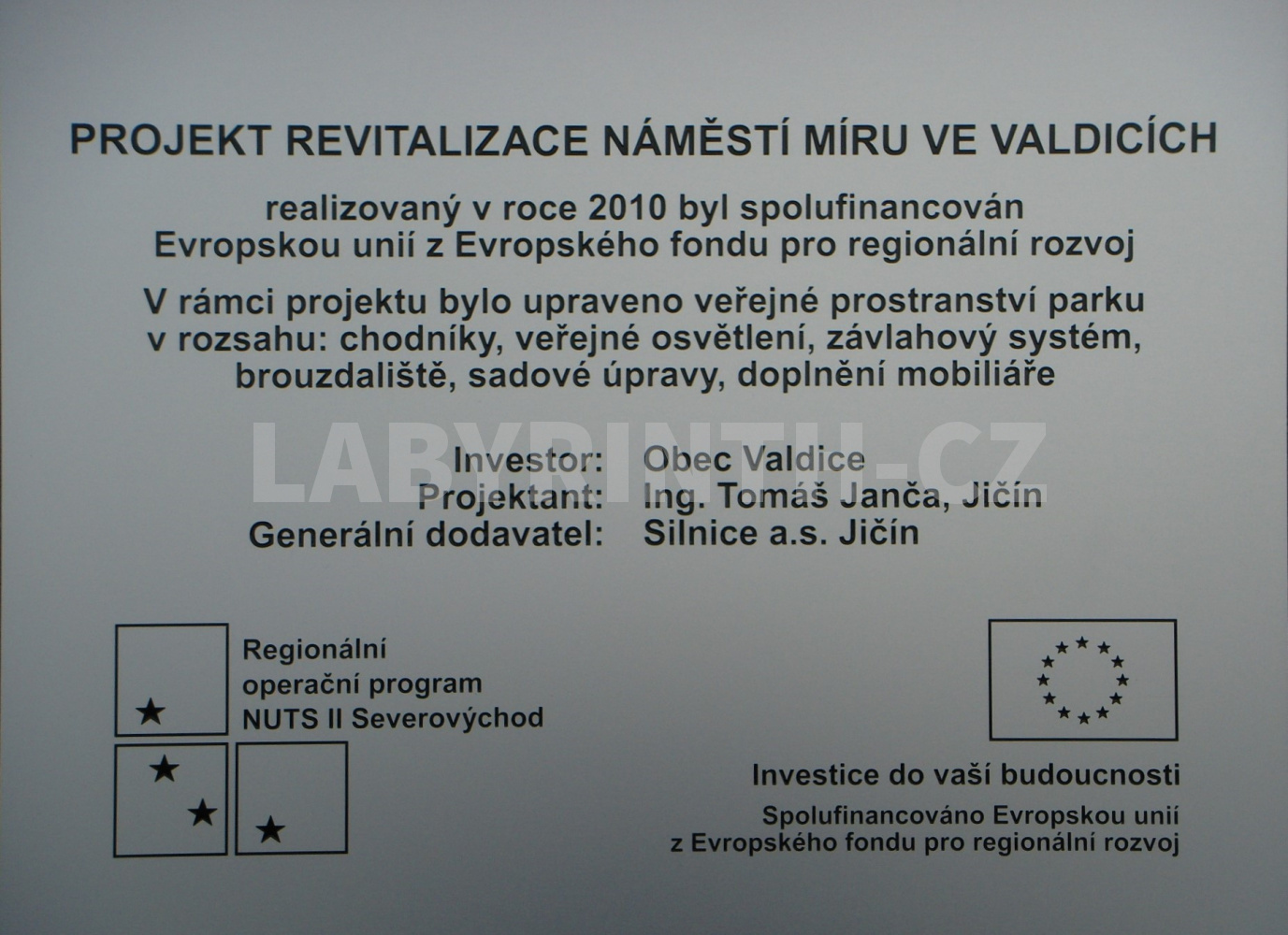

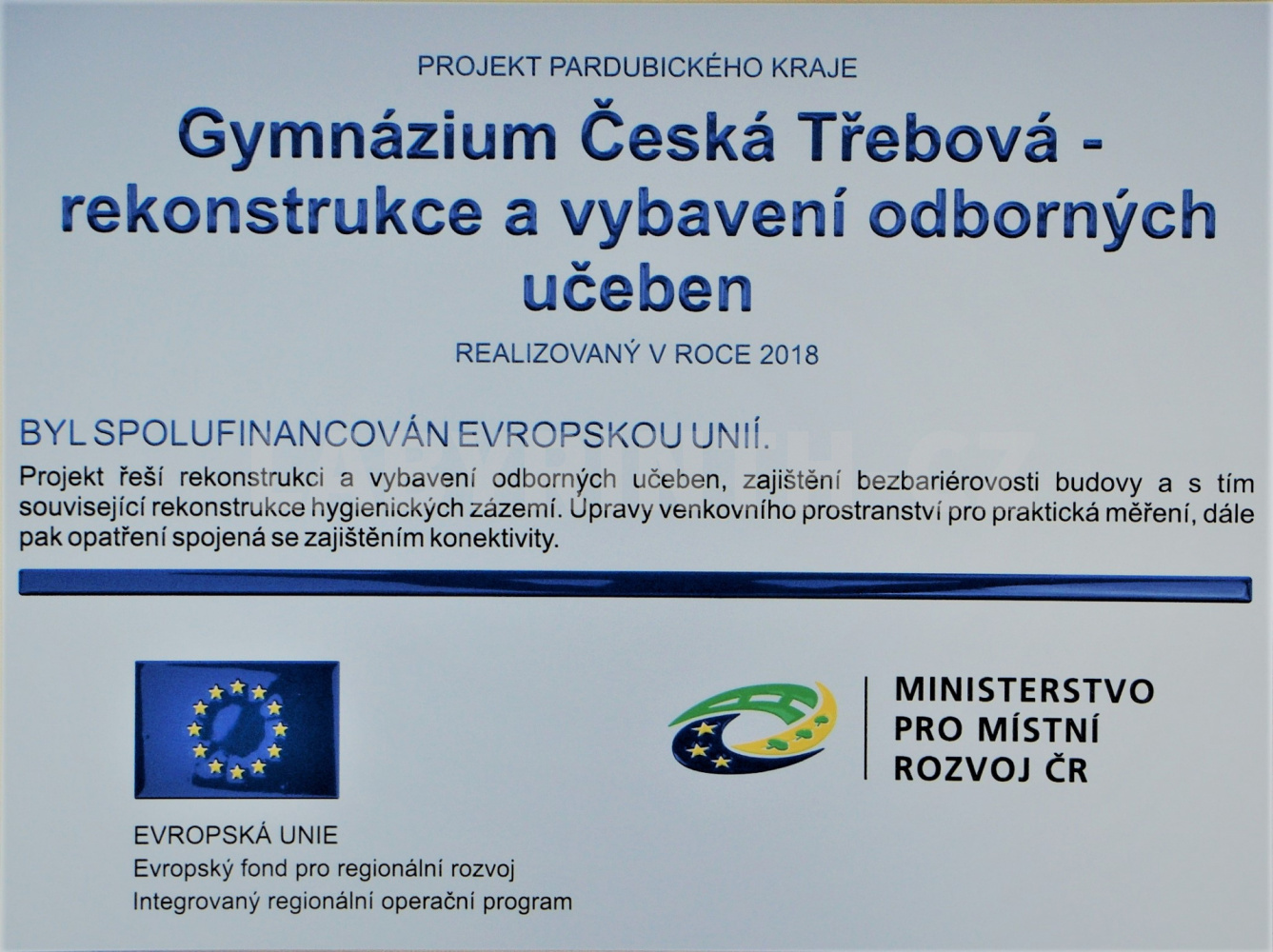

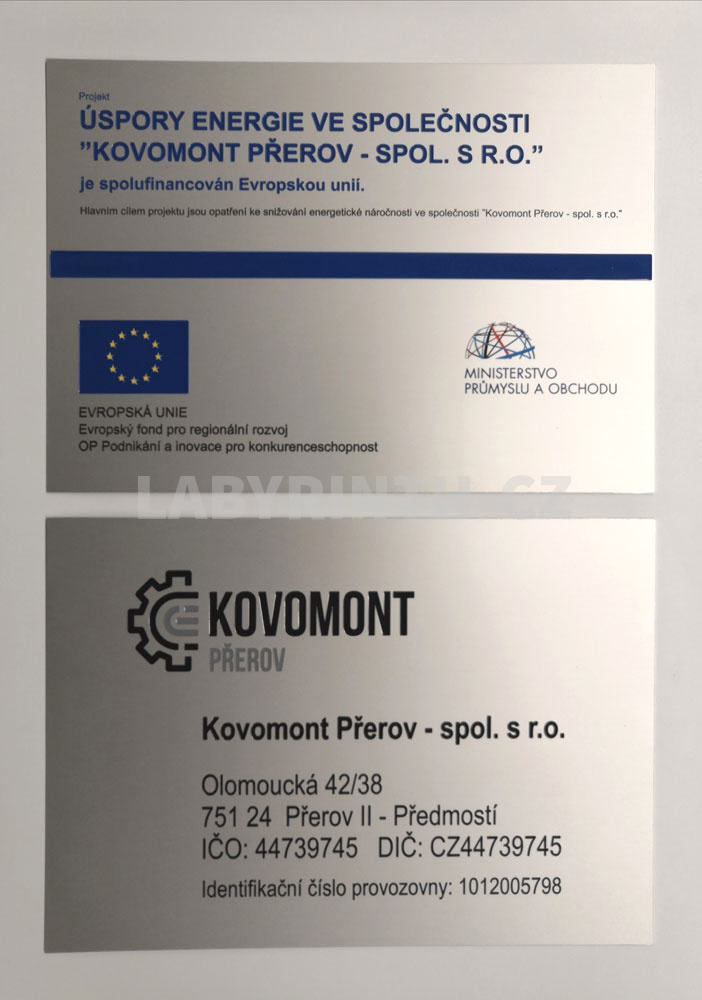

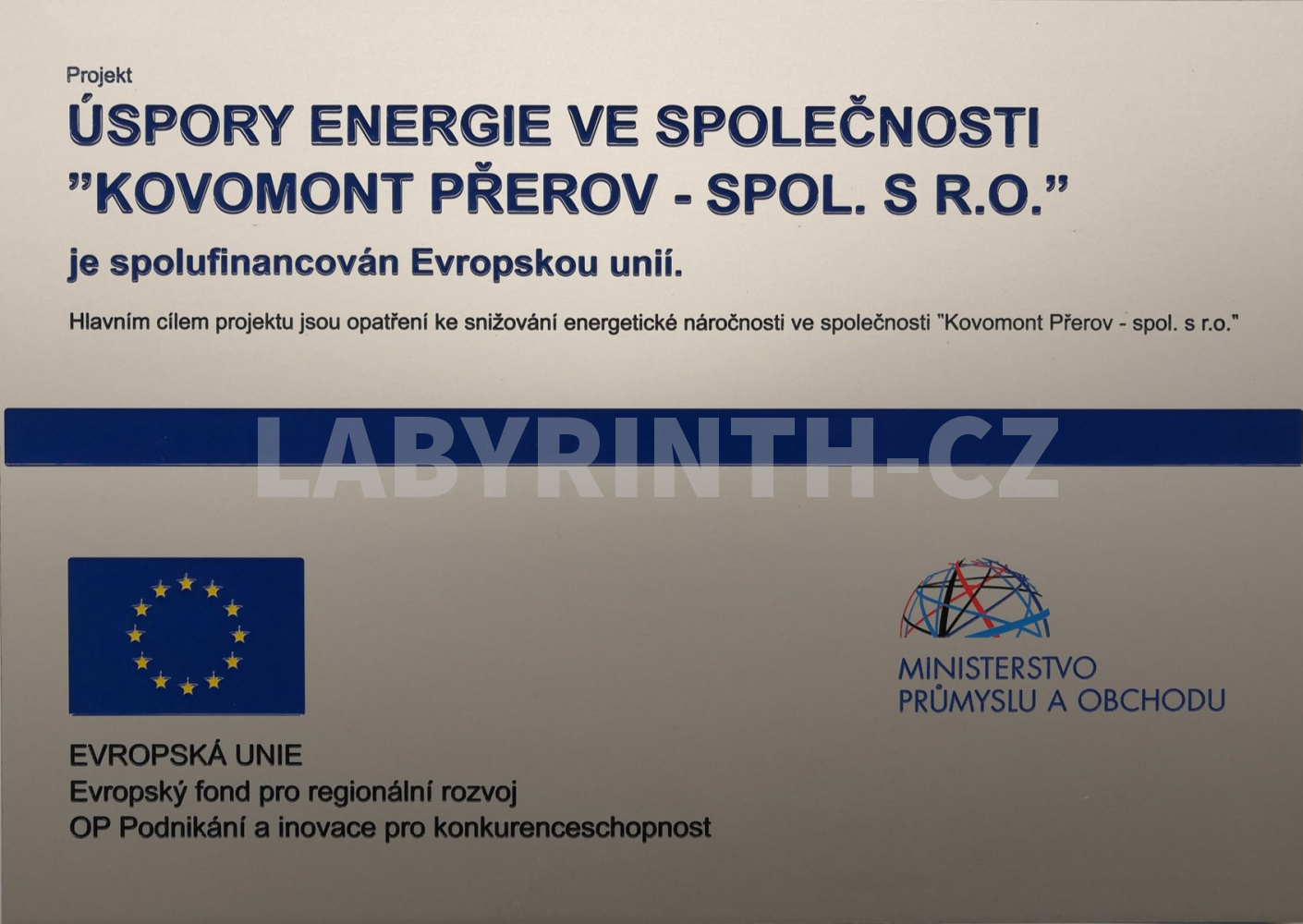

Označení projektu EU (Al-sendvič, polep)

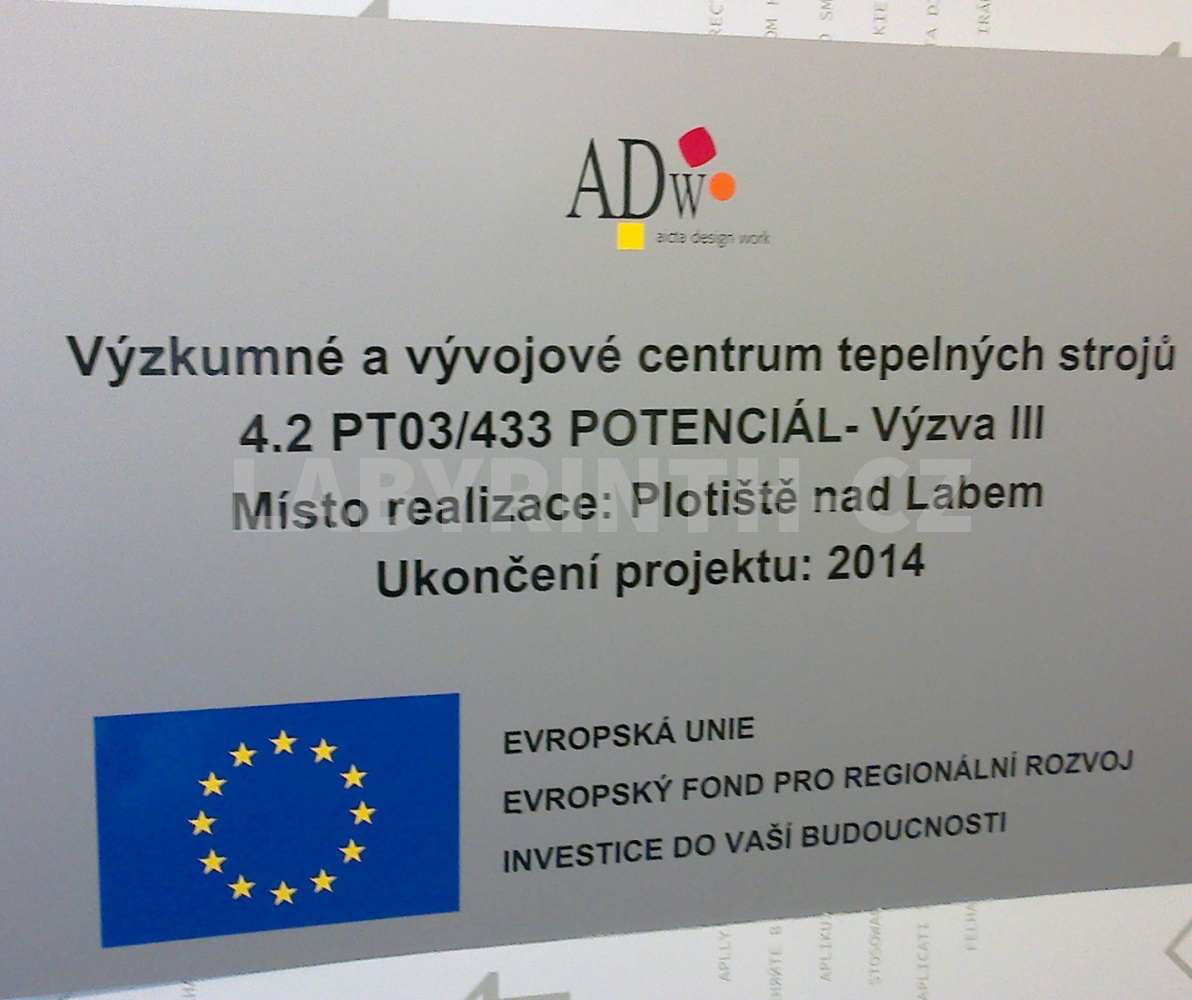

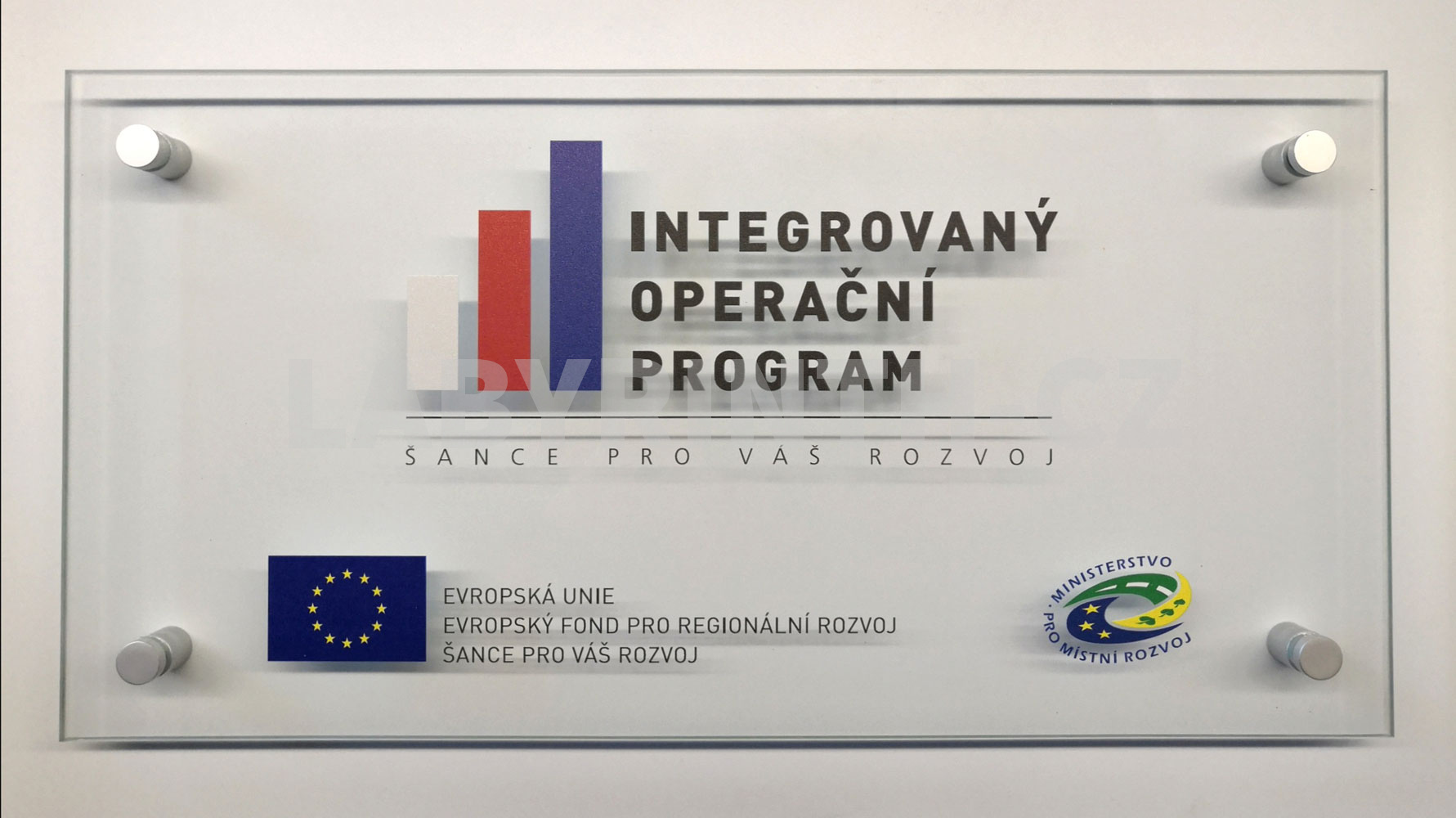

1d24

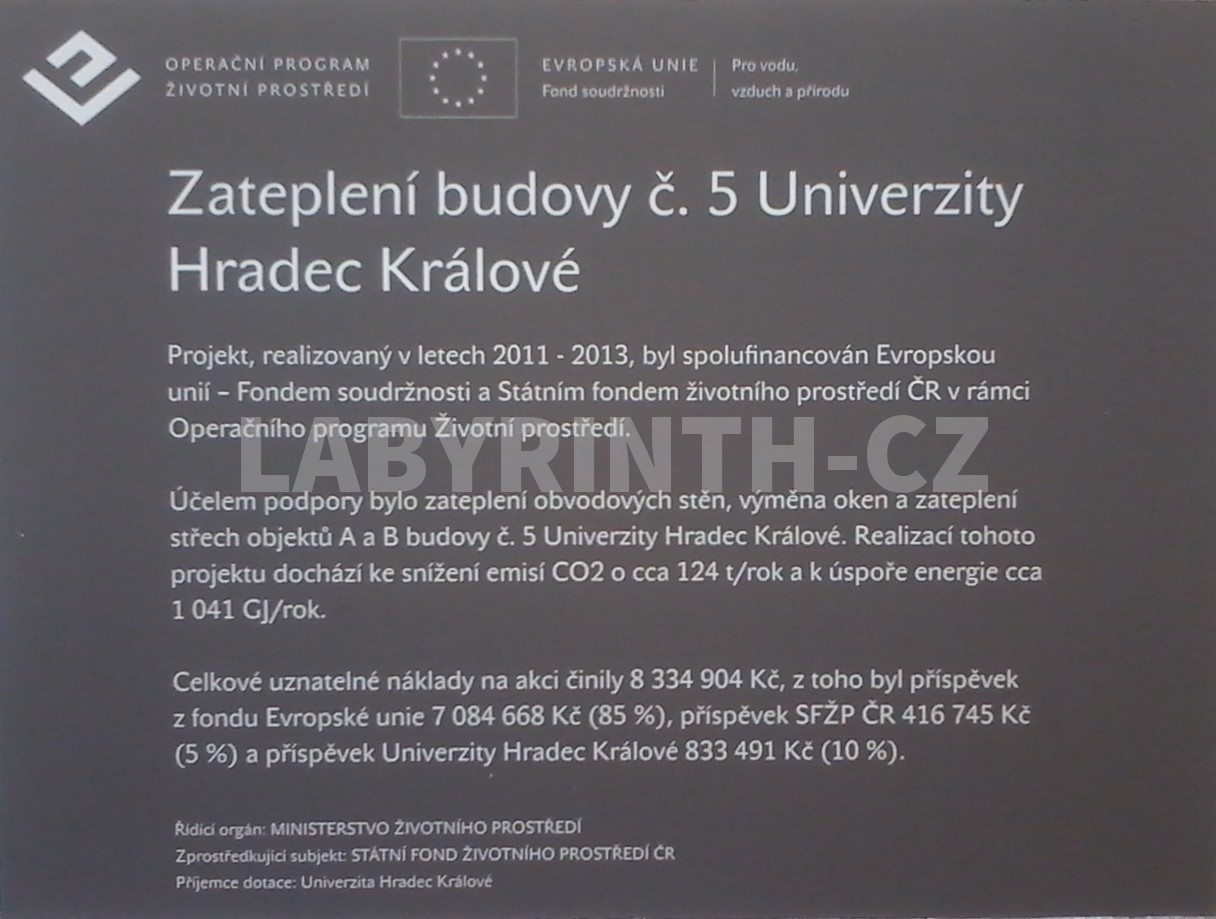

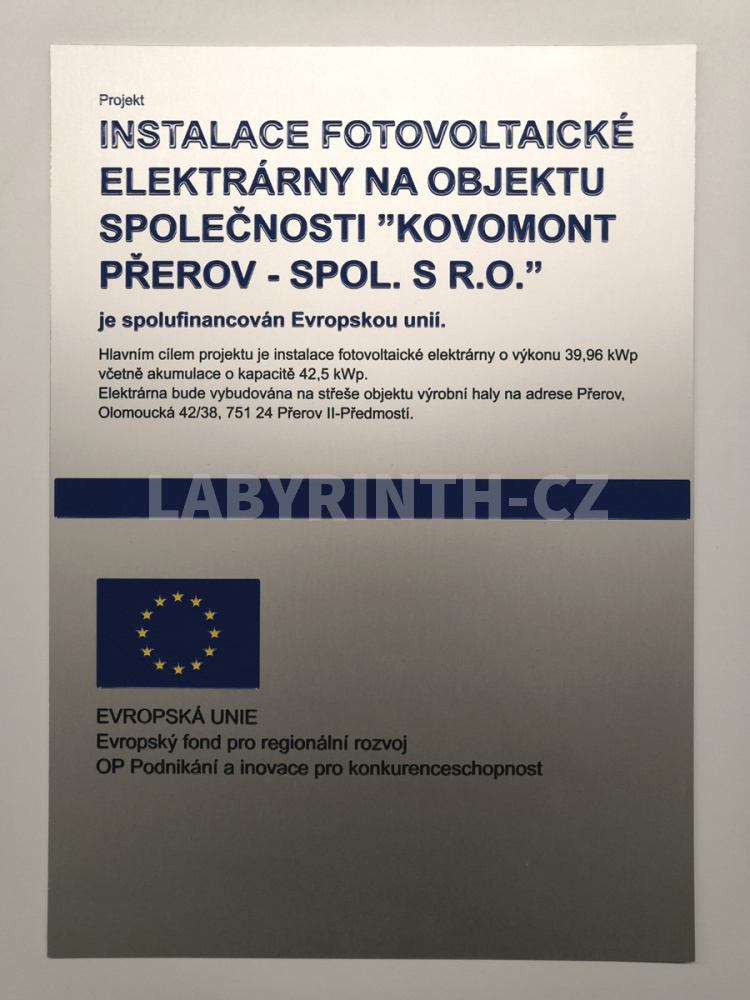

Hliníková sendvičová cedule s polepem (označení operačního programu)

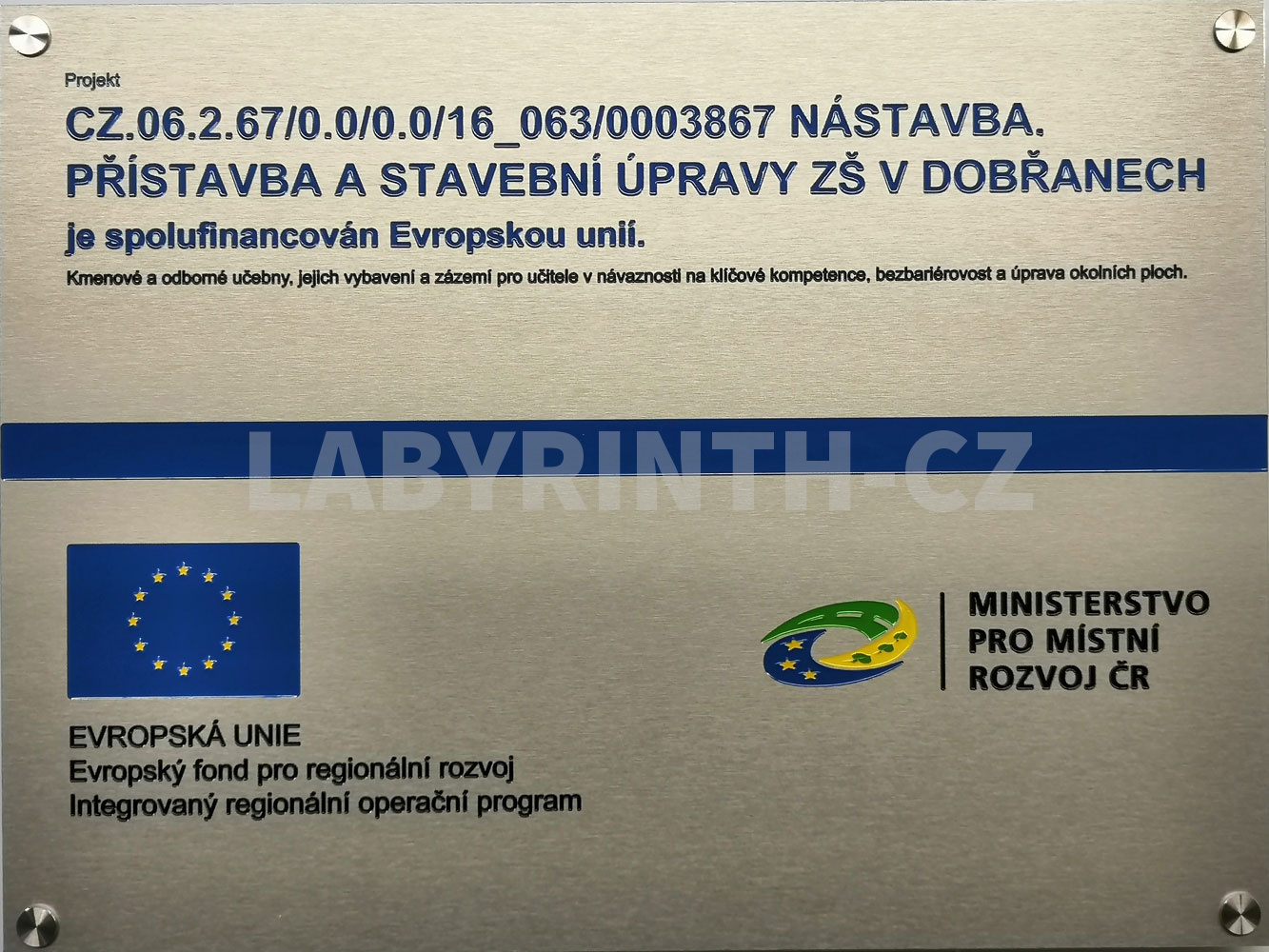

1d25

Hliníková sendvičová cedule (ozn. projektu EU samolepicí grafikou)

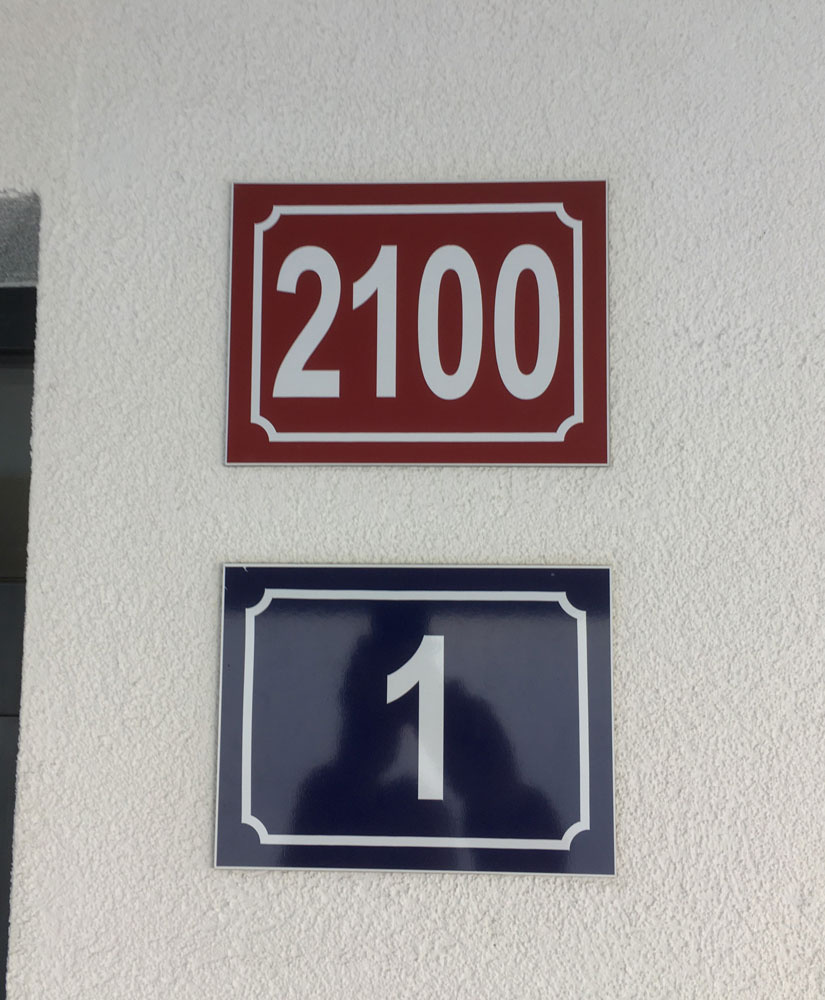

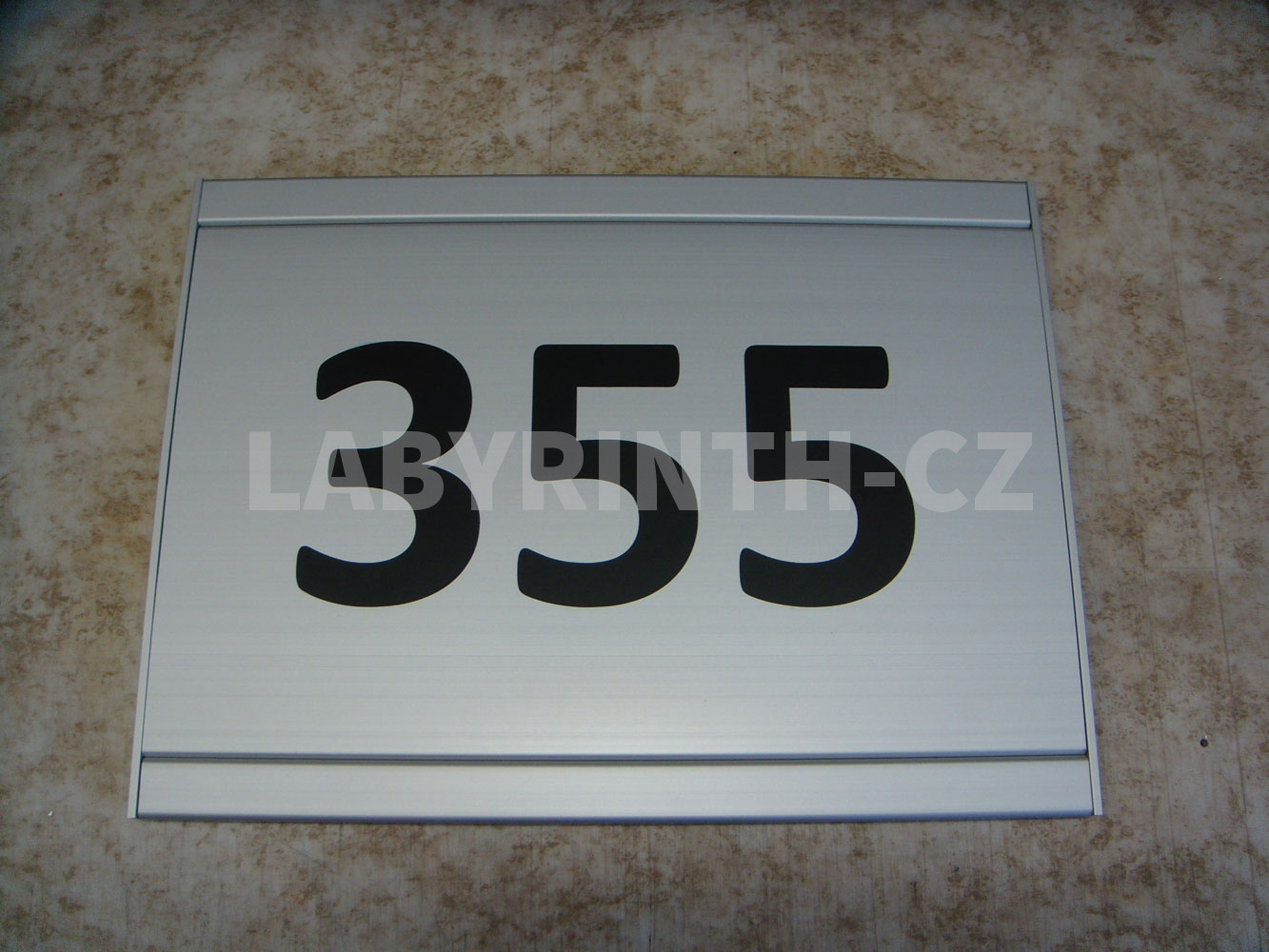

1d26

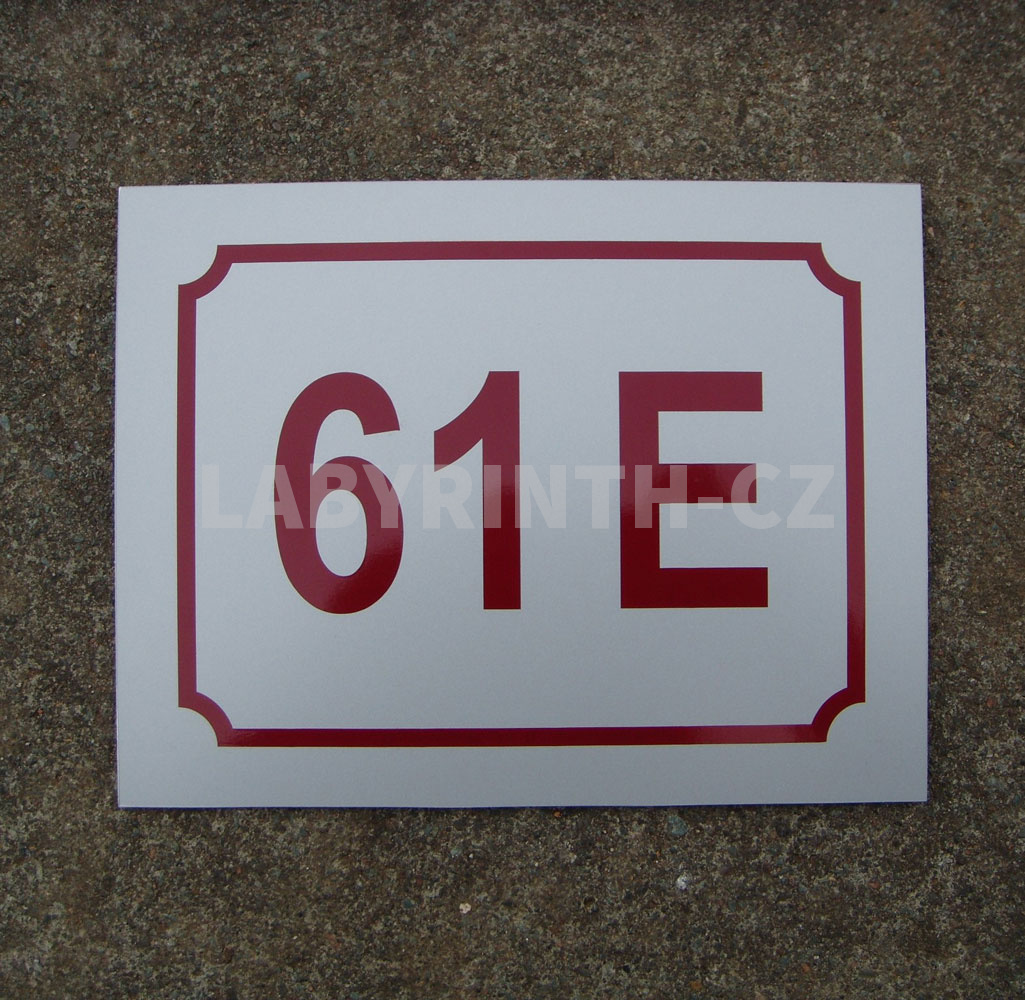

Číslo popisné a orientační (Al-sendvič, polep)

1d27

Informační cedule (Al-sendvič, polep)

1d28

Hliníková firemní cedule

1d29

Označení budov plastickými 3D písmeny, Cesorg Hradec Králové

1d30

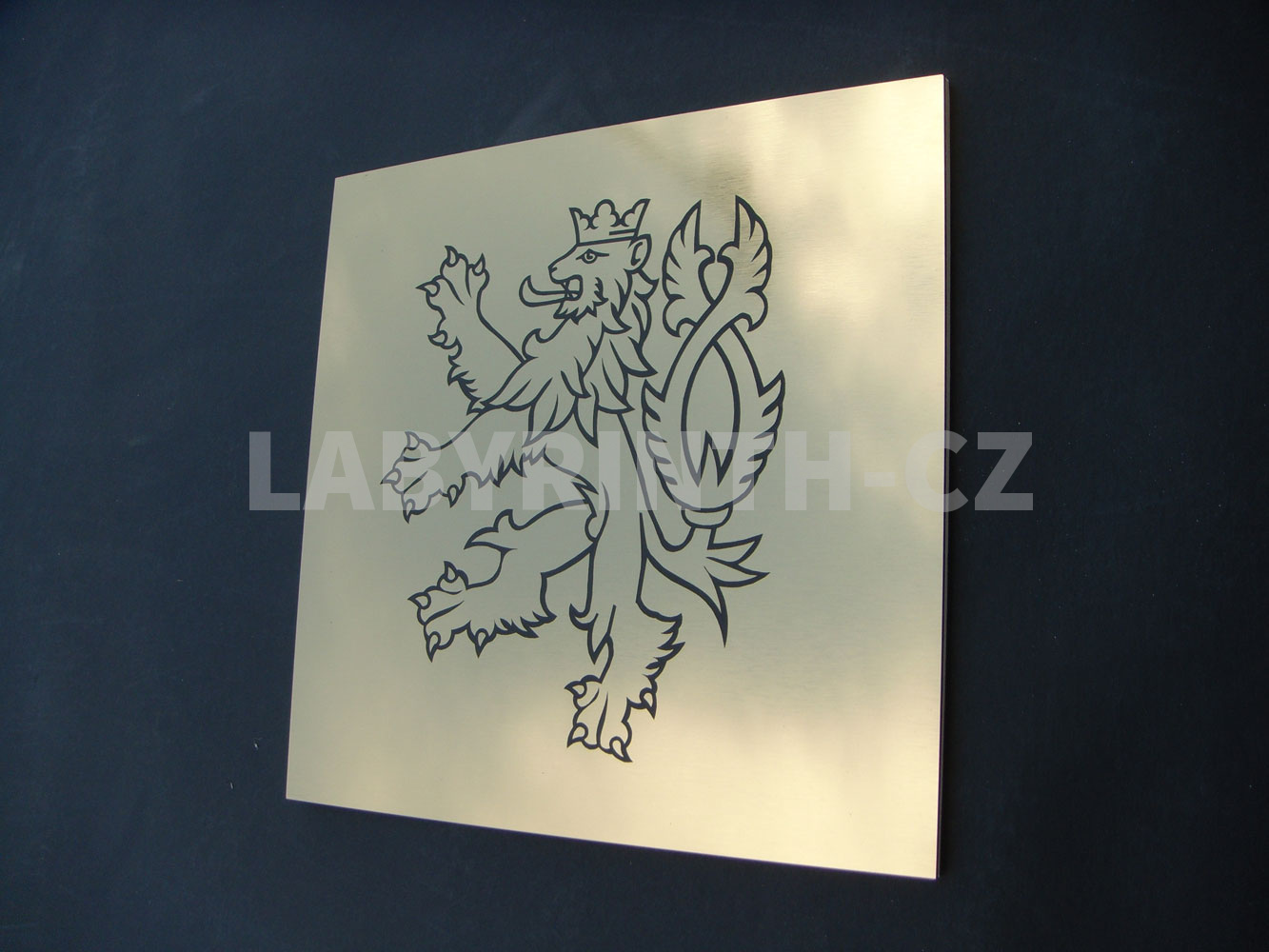

Znak ČR (budova Policie ČR v Hradci Králové)

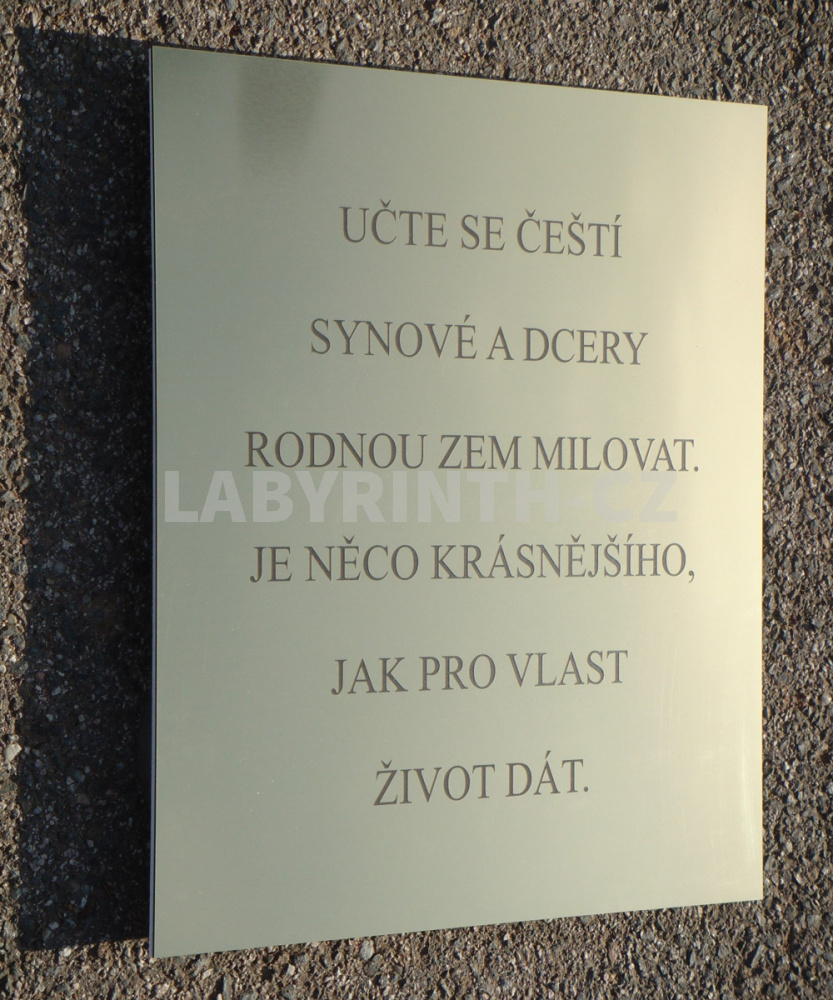

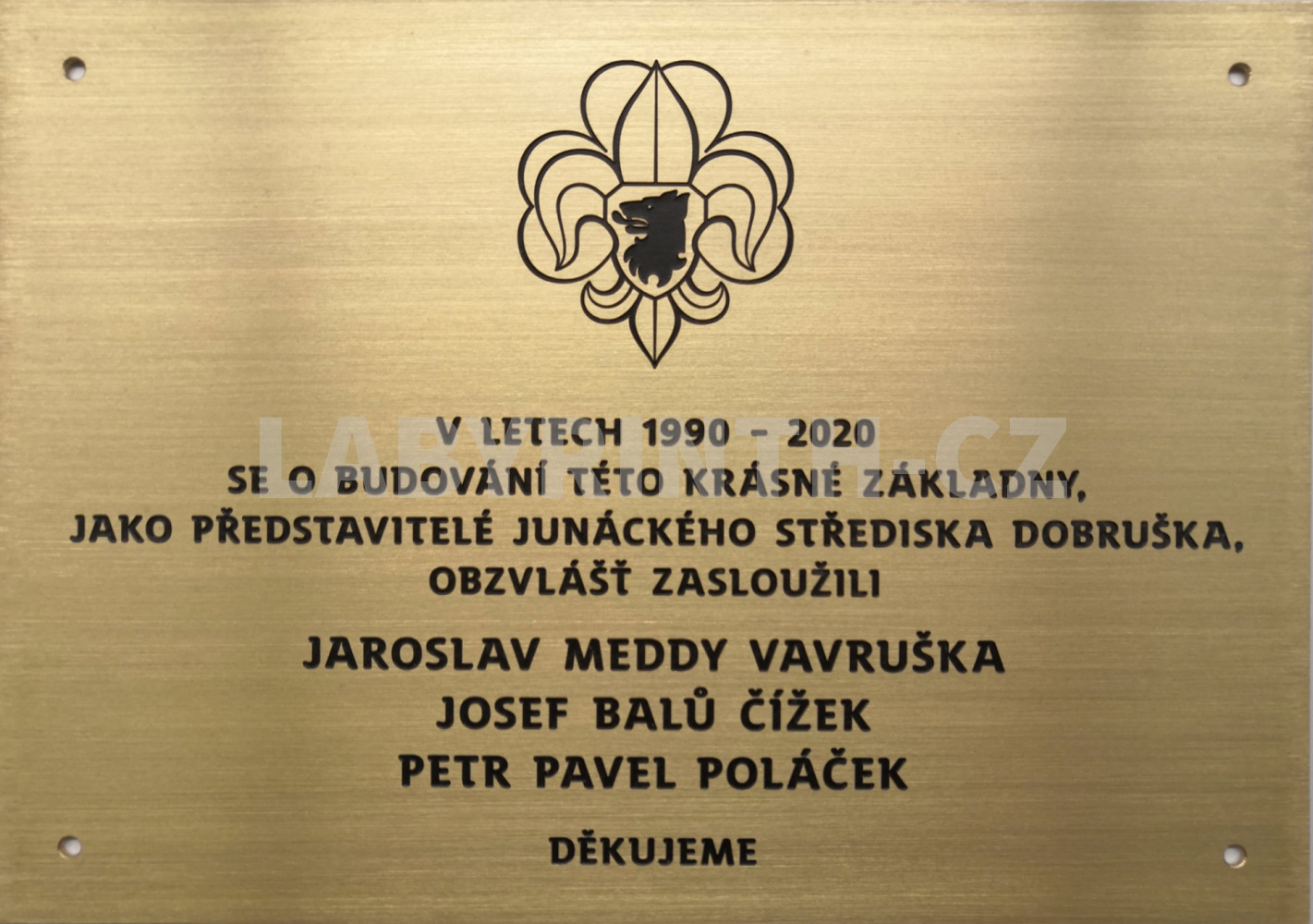

1d31

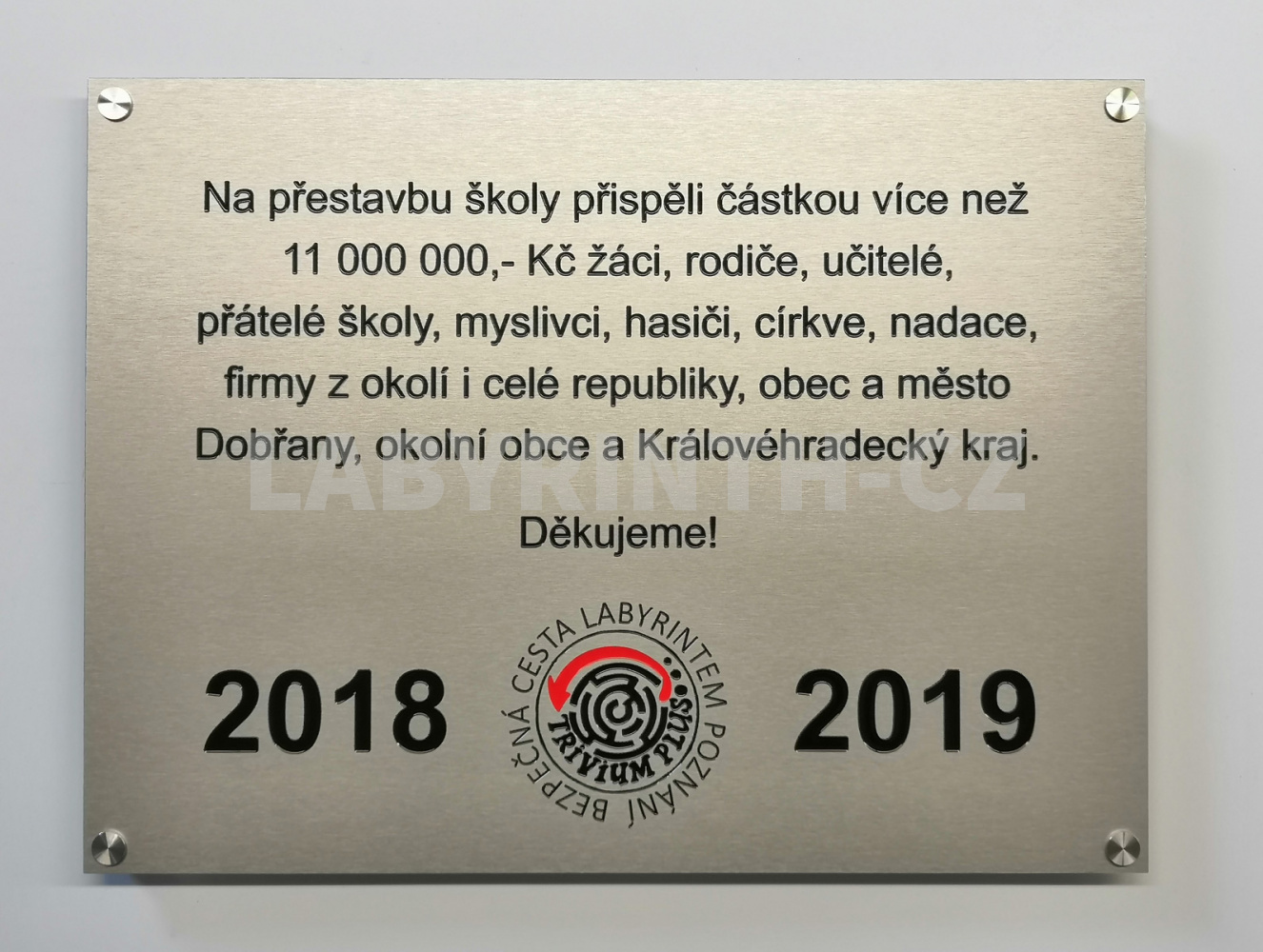

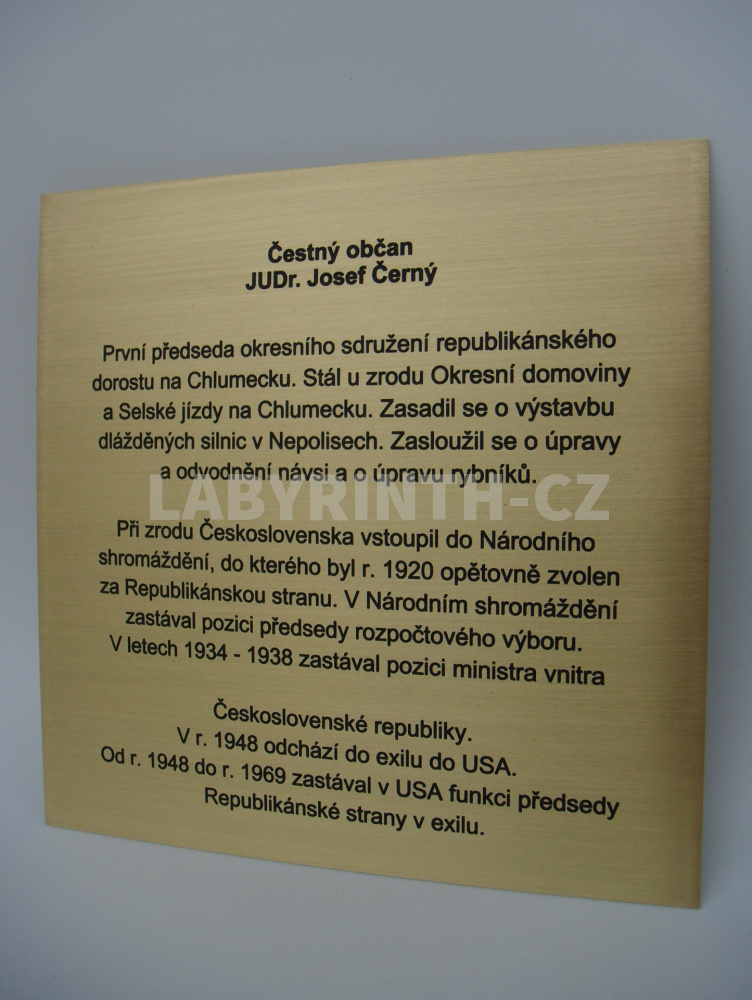

Pamětní deska (stříbrný eloxovaný hliník, gravírováno)

1d32

Hliníková cedulka gravírovaná s ozdobnými krytkami šroubů

1d33

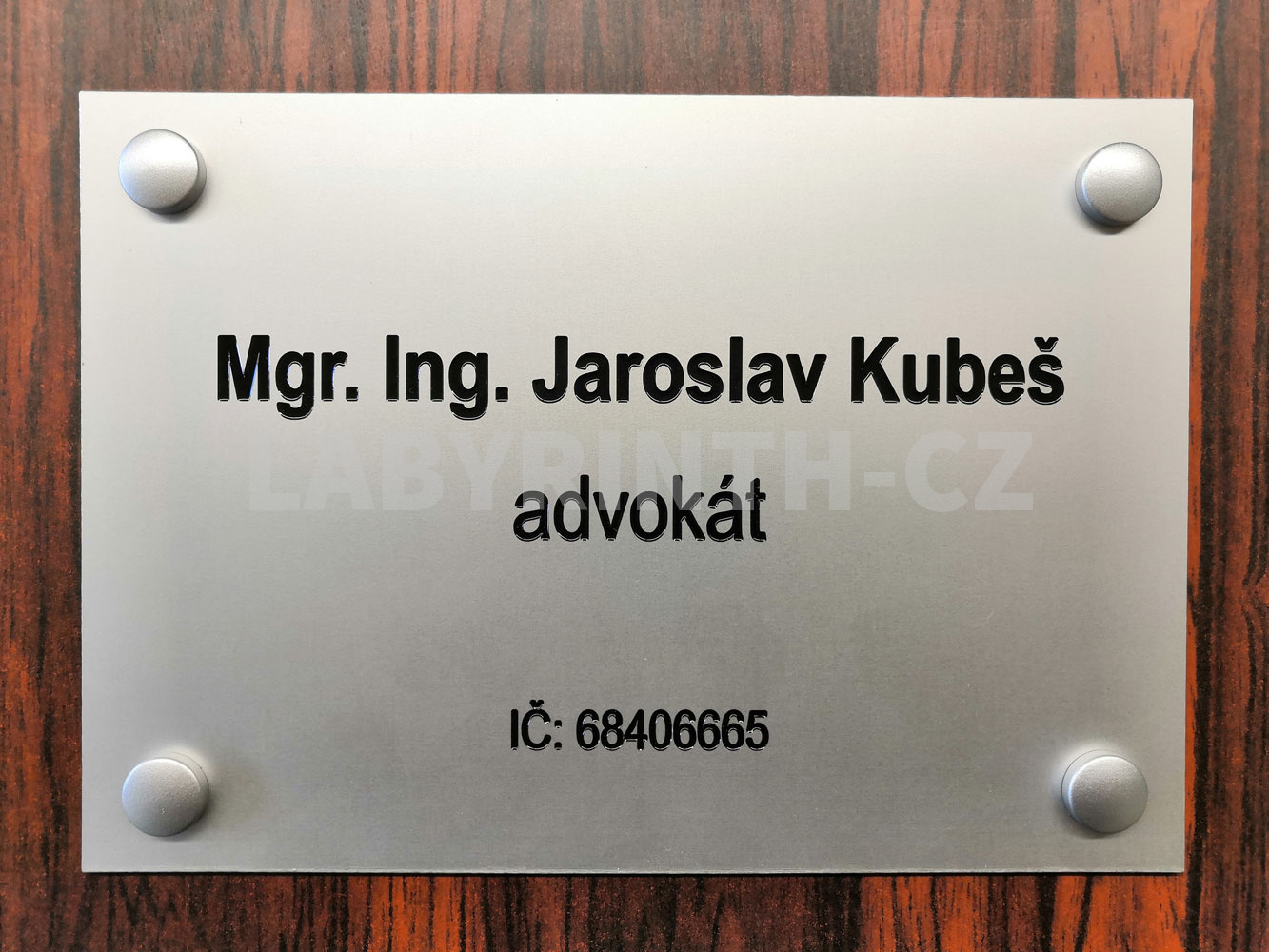

Hliníková cedulka s lepeným logem a s ozdobnými krytkami šroubů

1d34

Hliníková cedule označujicí budovu

Technické specifikace

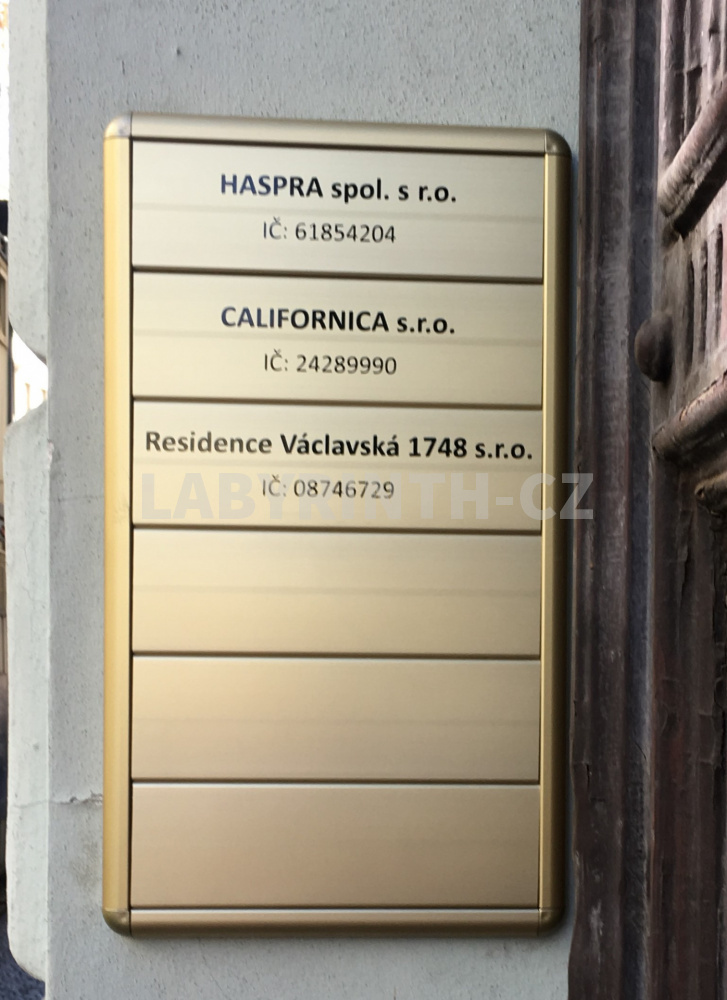

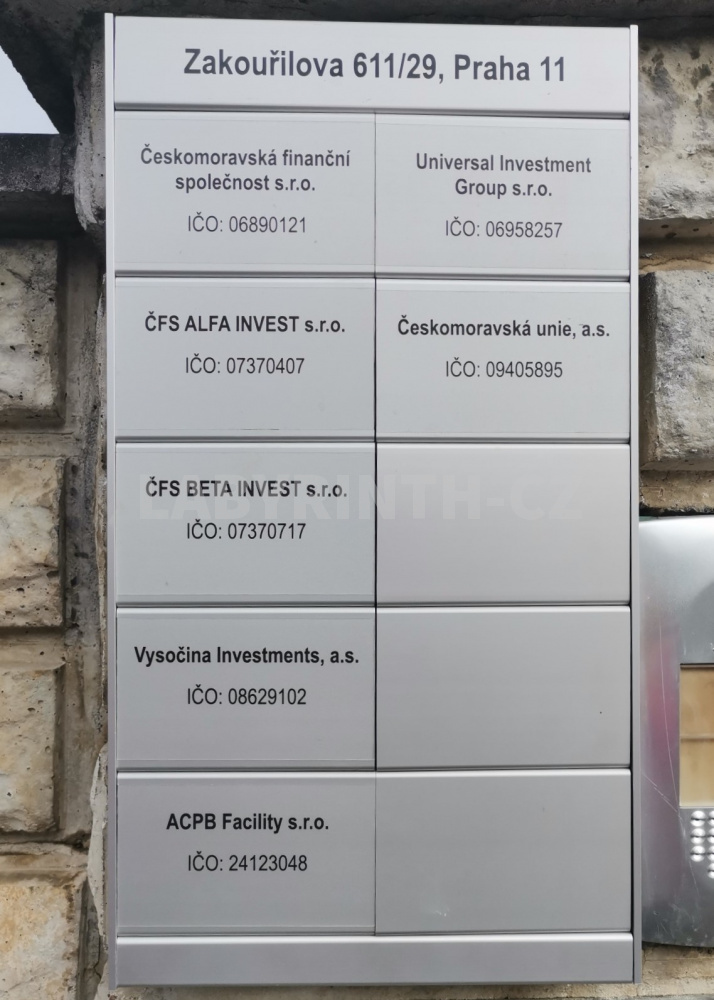

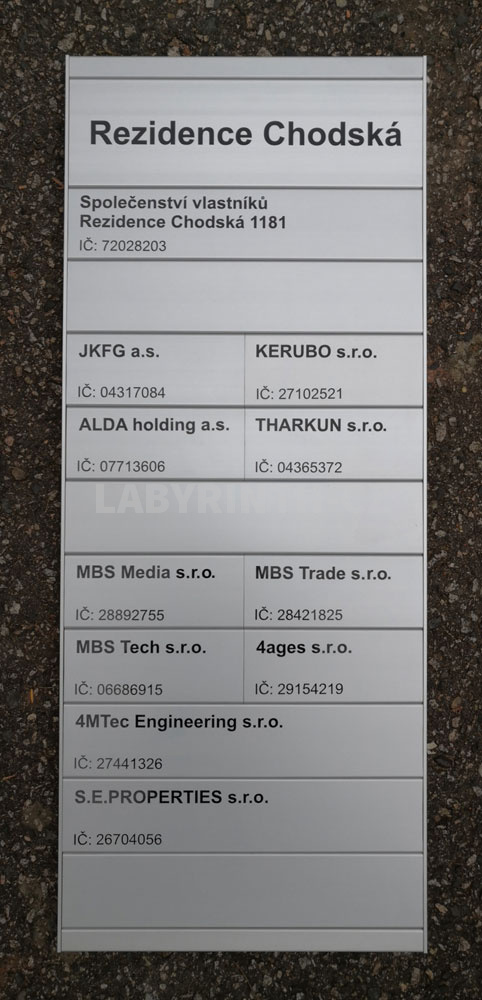

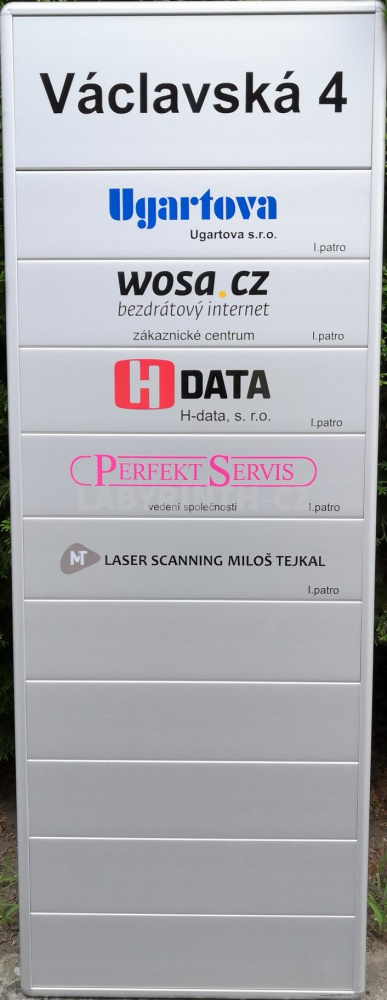

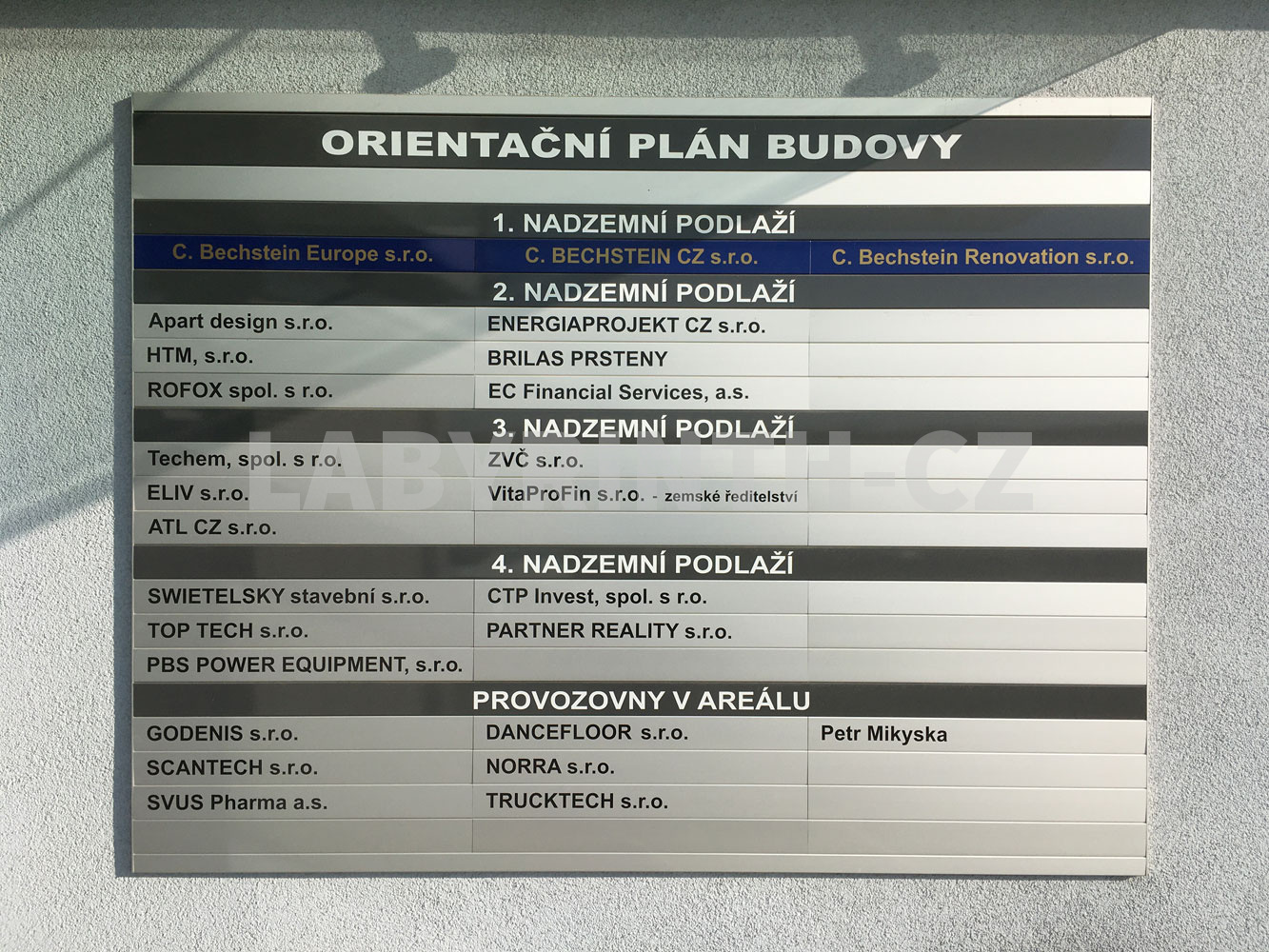

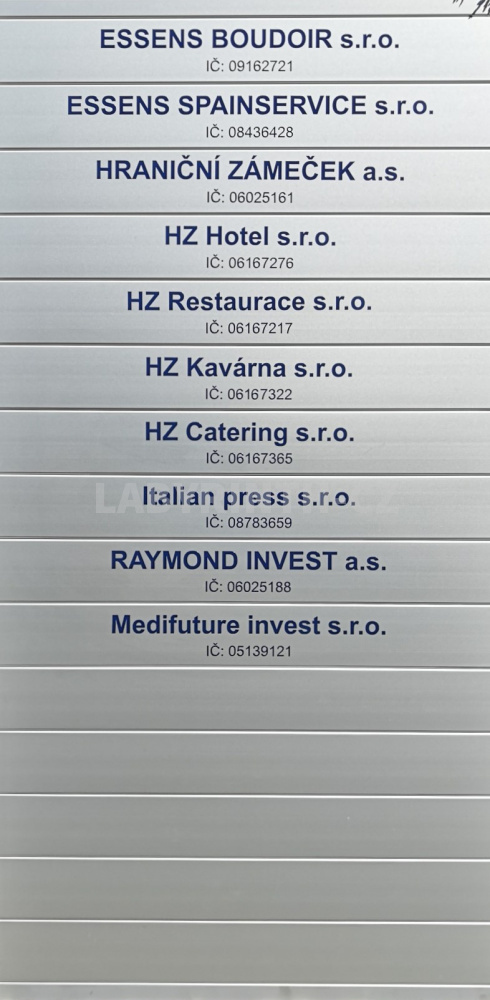

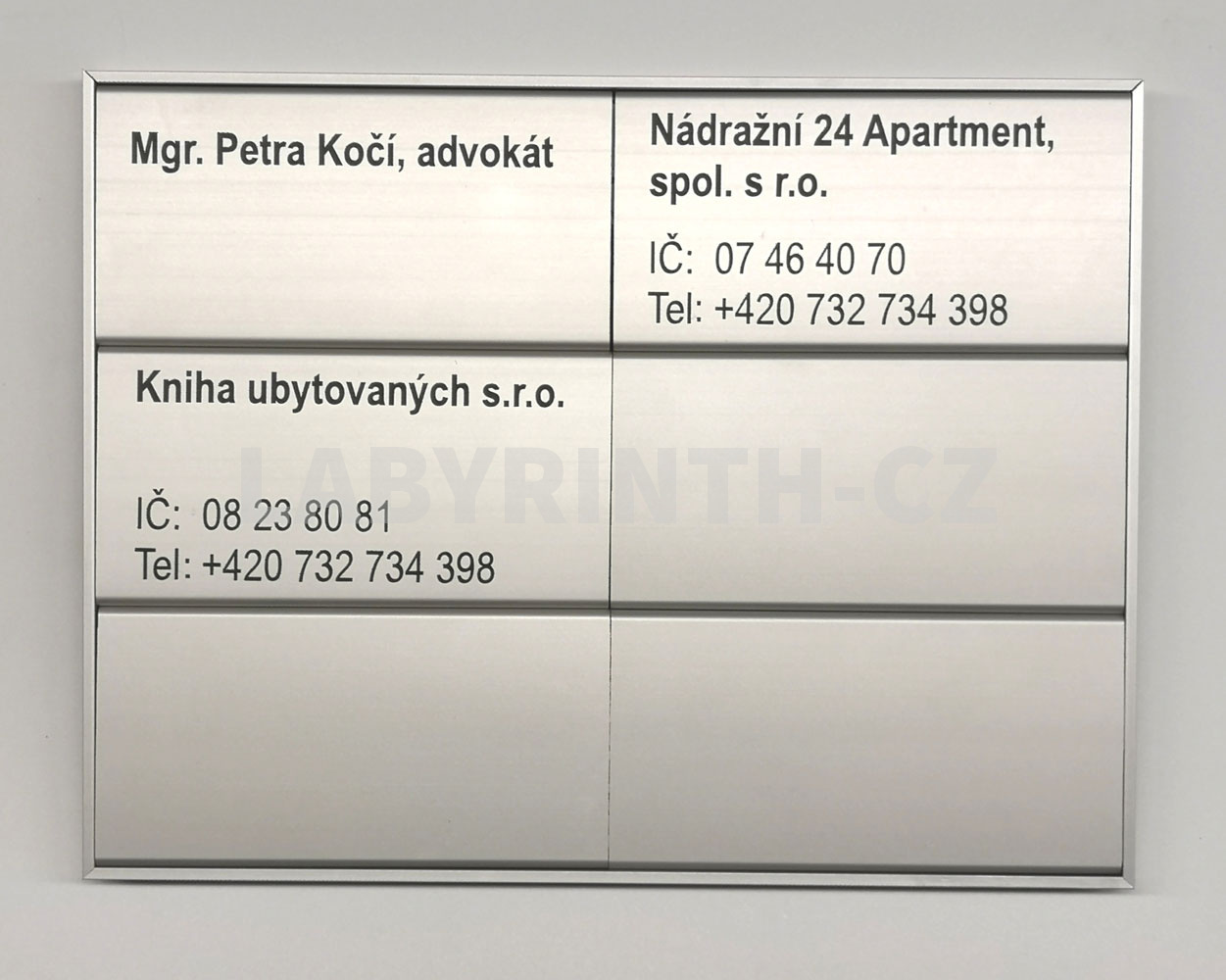

Seznam firem v budově

Seznam firem v budově - technické specifikace

Materiál:	profilovaný hliník (lamely)
Povrchová úprava:	stříbrný elox (matný) - nejčastější řešení
Další povrchy:	zlatý elox (matný), lakování dle RAL, polepy samolepicími fóliemi dle různých vzorníků
Typy profilů:	základní profily = lamely (vodorovné, délka max. 5 m), výška: 31, 62, 93, 125, 156, 187, 250 mm ukončovací profily (vodorovné, délka max. 5 m): a) typ UPR-oblé, v=15mm, b) typ „L“ v=35mm boční profily (svislé, výška max. 5m): a) hranaté š=6 mm, b) trojúhelníkové š=15mm, c) oblé š=15mm
Charakteristika:	variabilita, vyměnitelnost, záměna lamel, opravitelnost textů (grafiky)
Postup výměny:	obyčejný tenký nůž se opatrně zasune mezi boční profil a danou lamelu („políčko“), která se poté pomalu vyklapne směrem ven. Nebo se použije speciální plastický „klíč“, který se zasouvá přímo mezi lamely („políčka“) – pomocí zpětných háčků se klíč zahákne za lamelu a vytáhne ven.

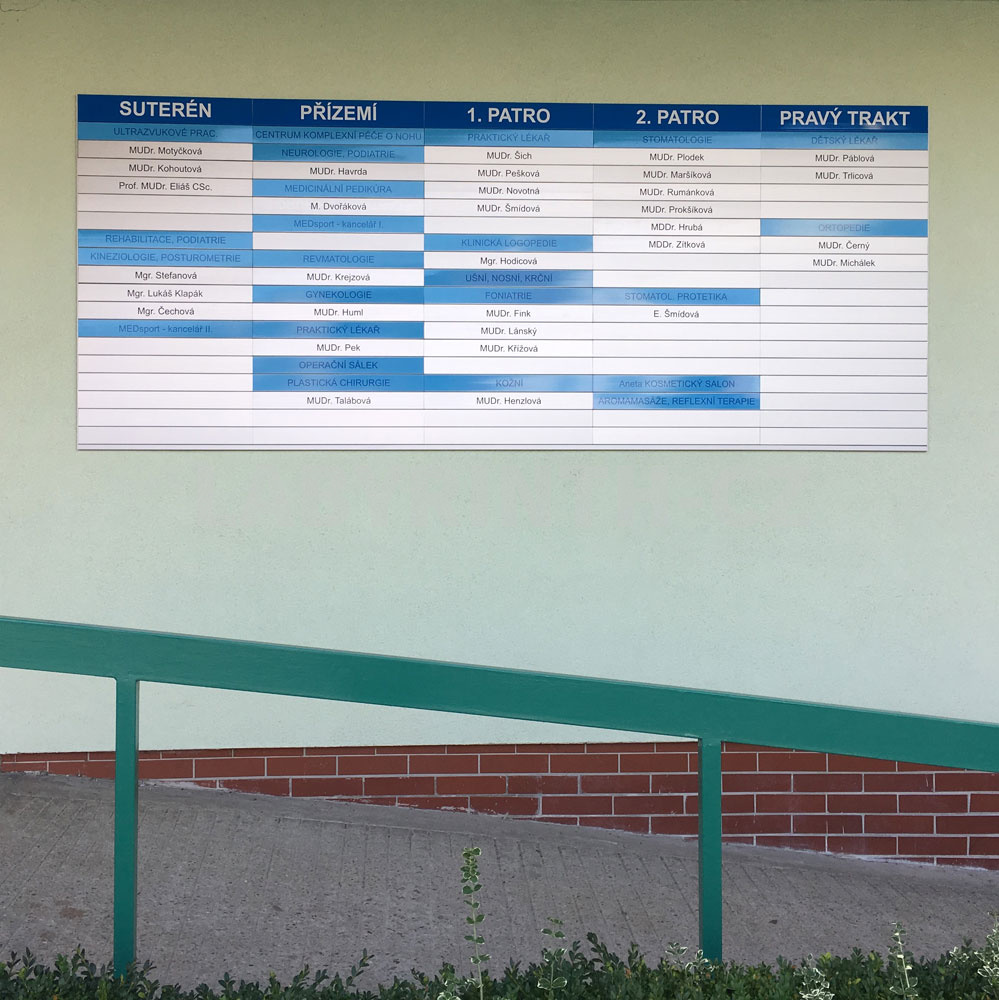

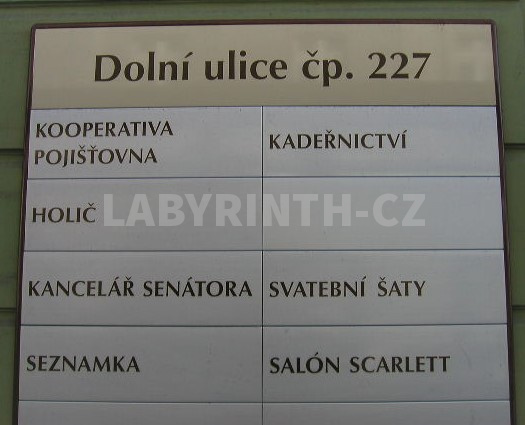

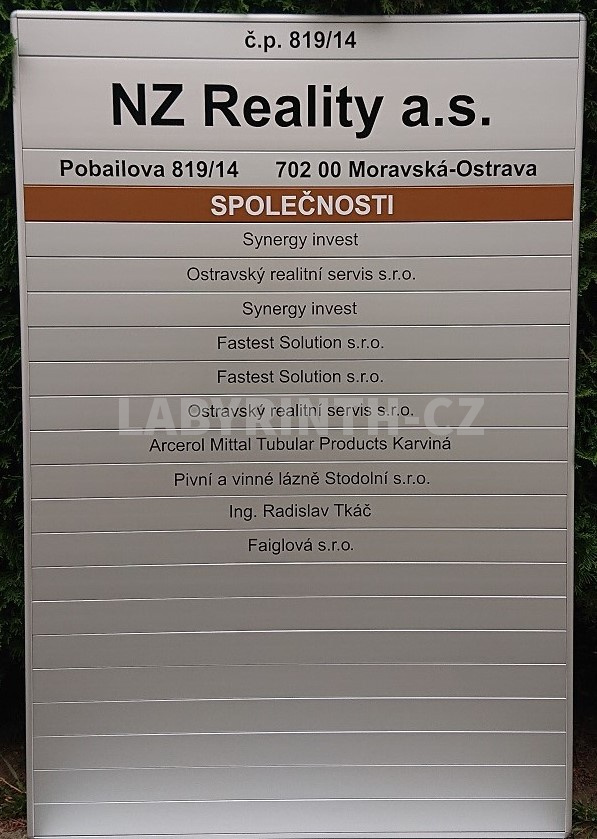

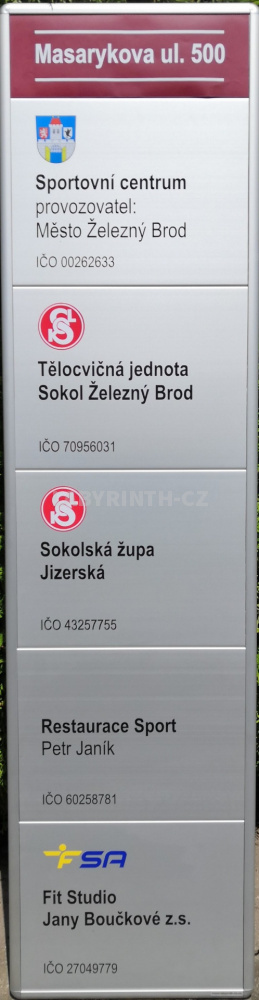

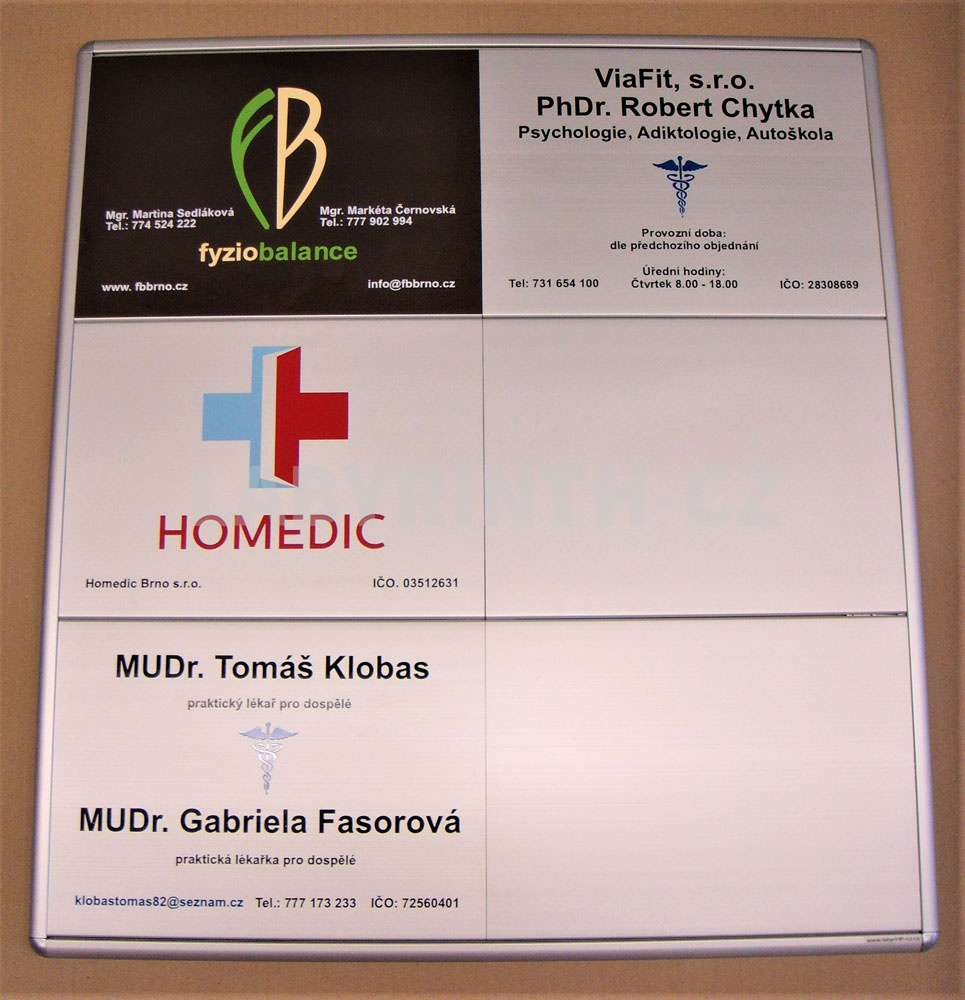

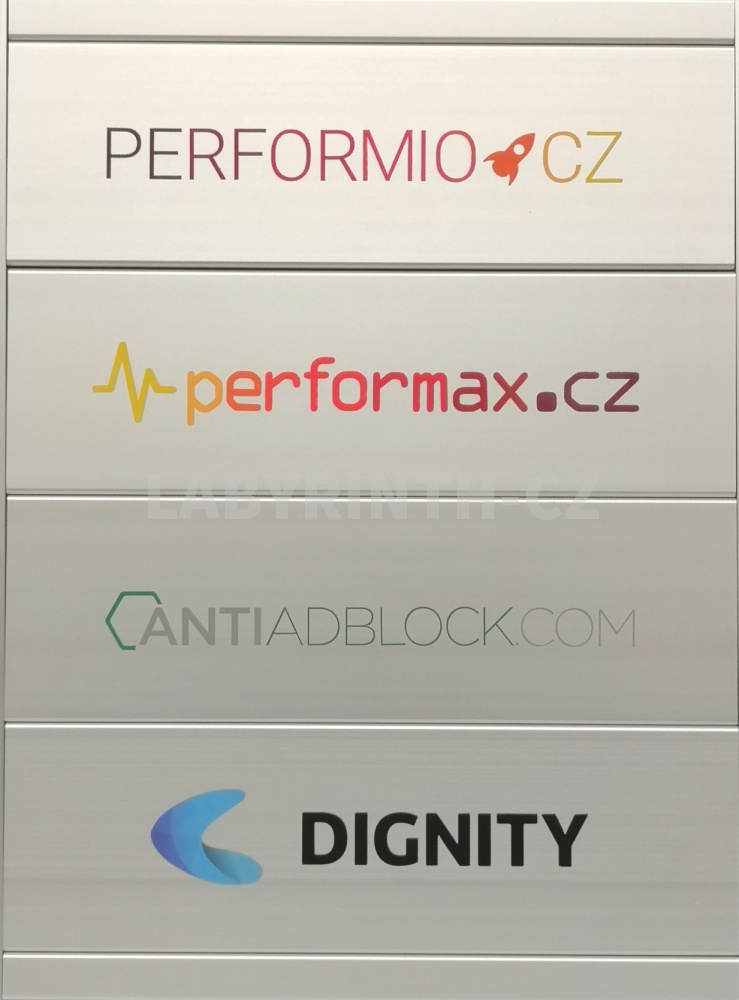

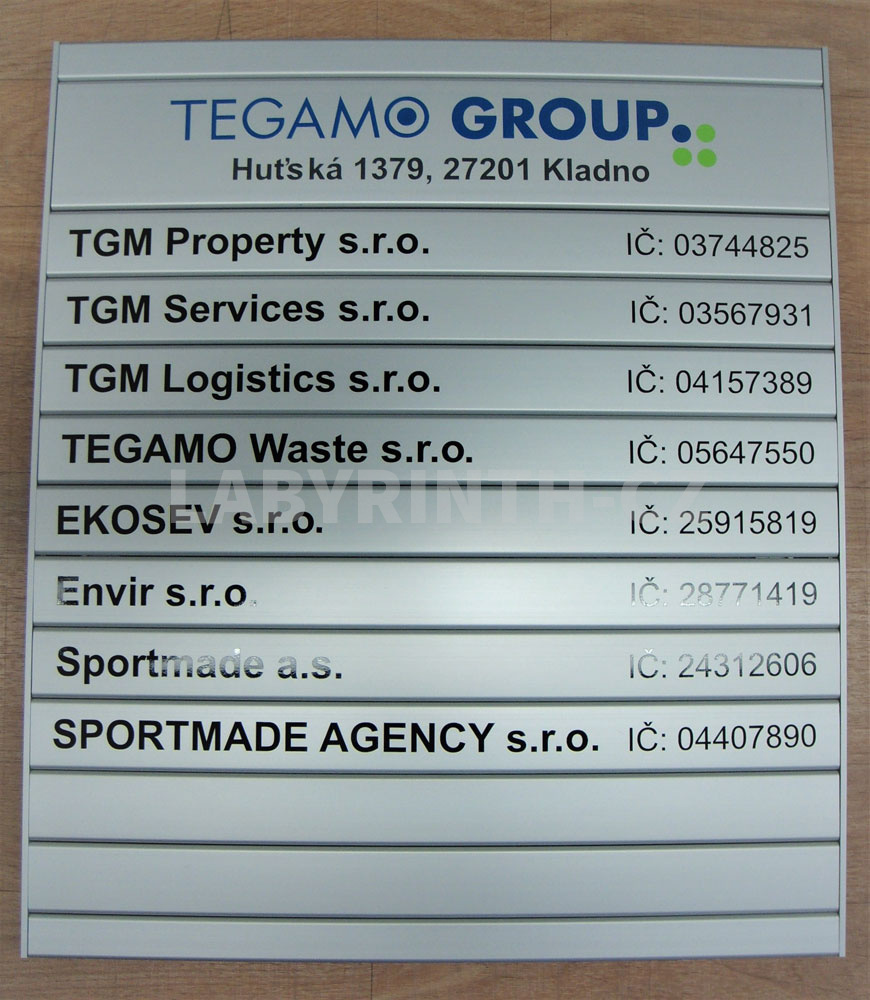

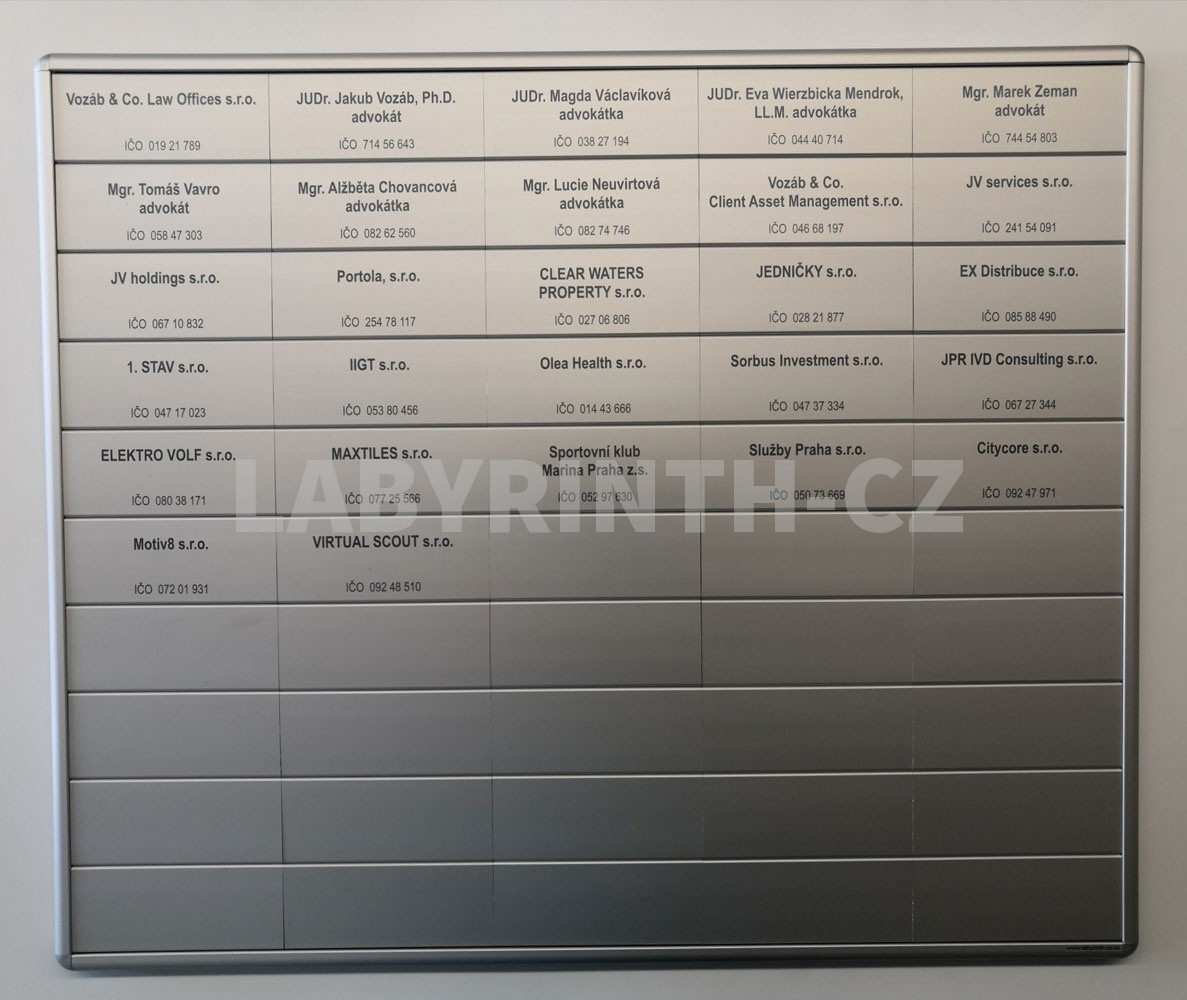

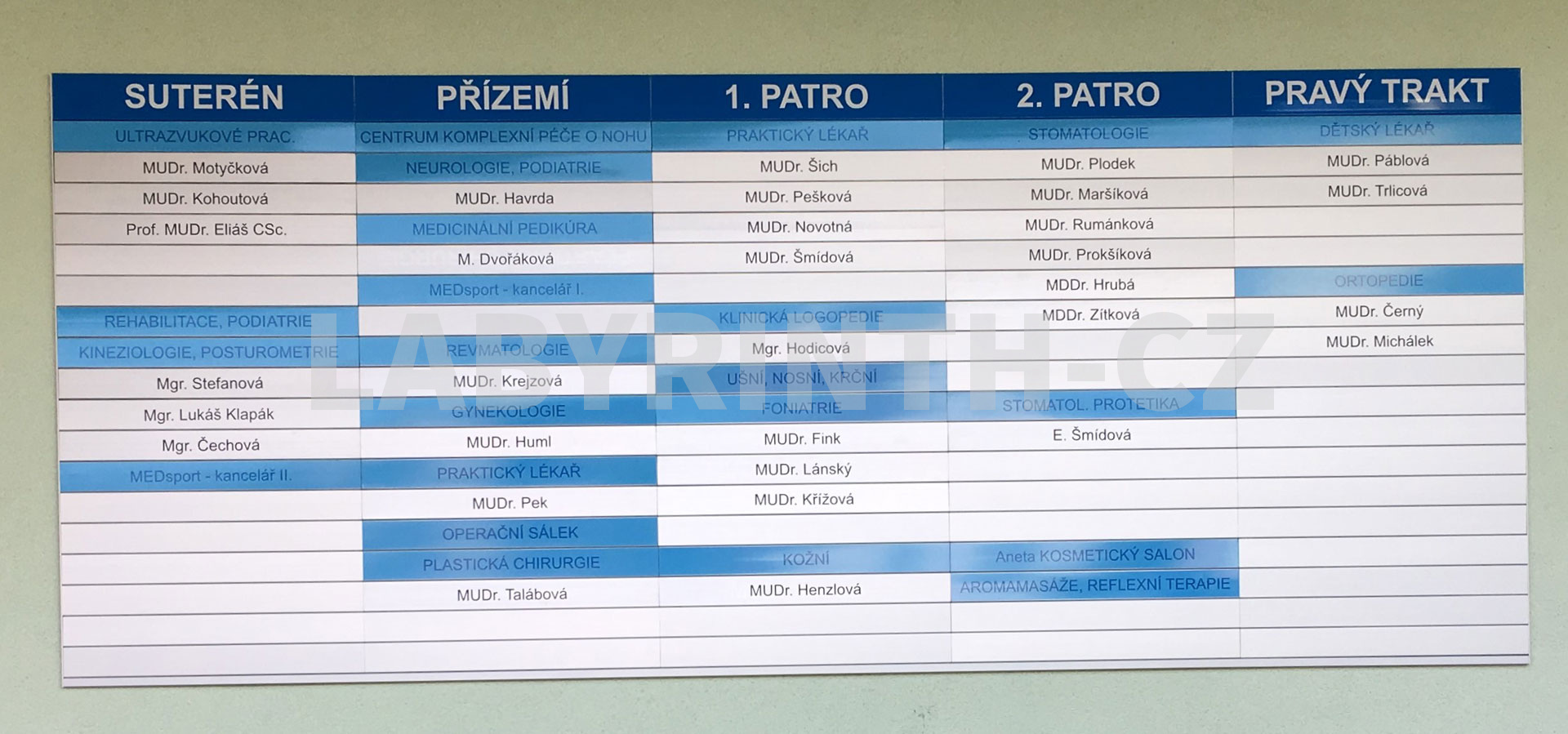

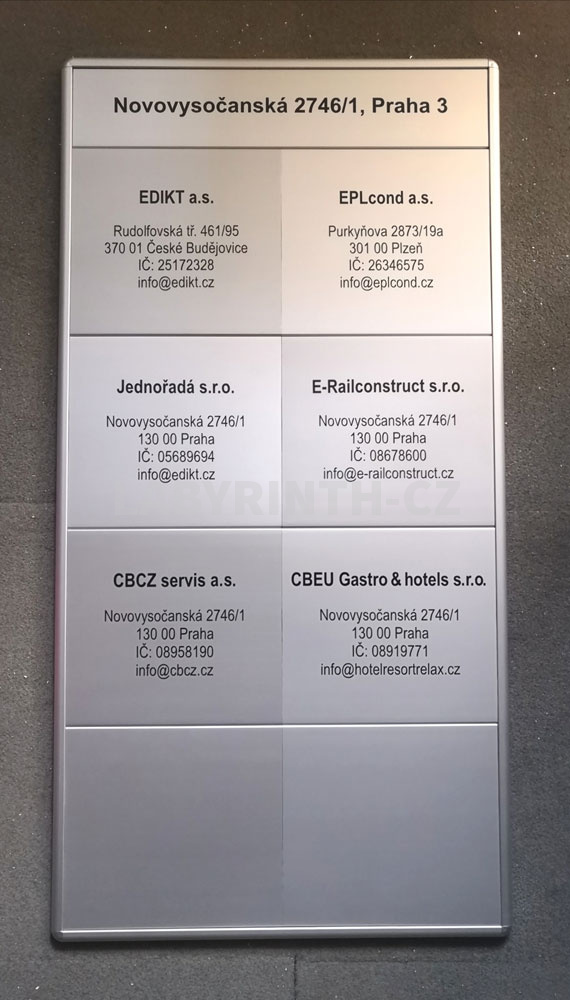

Pokud se v jednom objektu nachází více firem, lze vytvořit jednotnou tabuli, na které má každá firma k dispozici své „políčko“. Na něj lze umístit logo, název firmy, IČ, provozní dobu apod. Při „odchodu“ firmy z objektu lze „políčko“ vyčistit a nahradit údaji nového uživatele, nebo může zůstat prázdné (TIP: prázné „políčko“ je vhodným upozorněním, že v daném objektu jsou volné prostory k pronajmutí). „Políčko“ se dá z cedule kdykoli vyklapnout (viz technická data) a přesunout na jiné místo. Celá cedule má kolem dokola ochranný rám, který zabraňuje odcizení jednotlivých dílů („políček“).

1e1

Elba Hradec Králové (stříbrný eloxovaný hliník, vyměnitelná políčka firem)

1e2

Seznam firem v ochranném rámu proti odcizení políček

1e3

Kavčí plácek HK - detail cedule

1e4

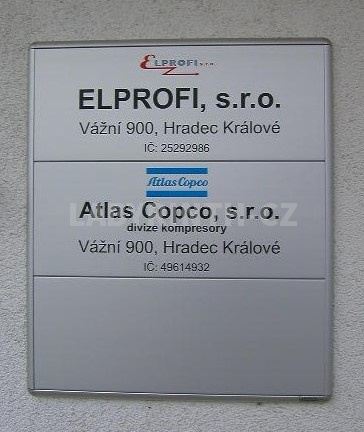

Atlas Copco HK

1e5

Zdravotnické zařízení Galenus, HK

1e6

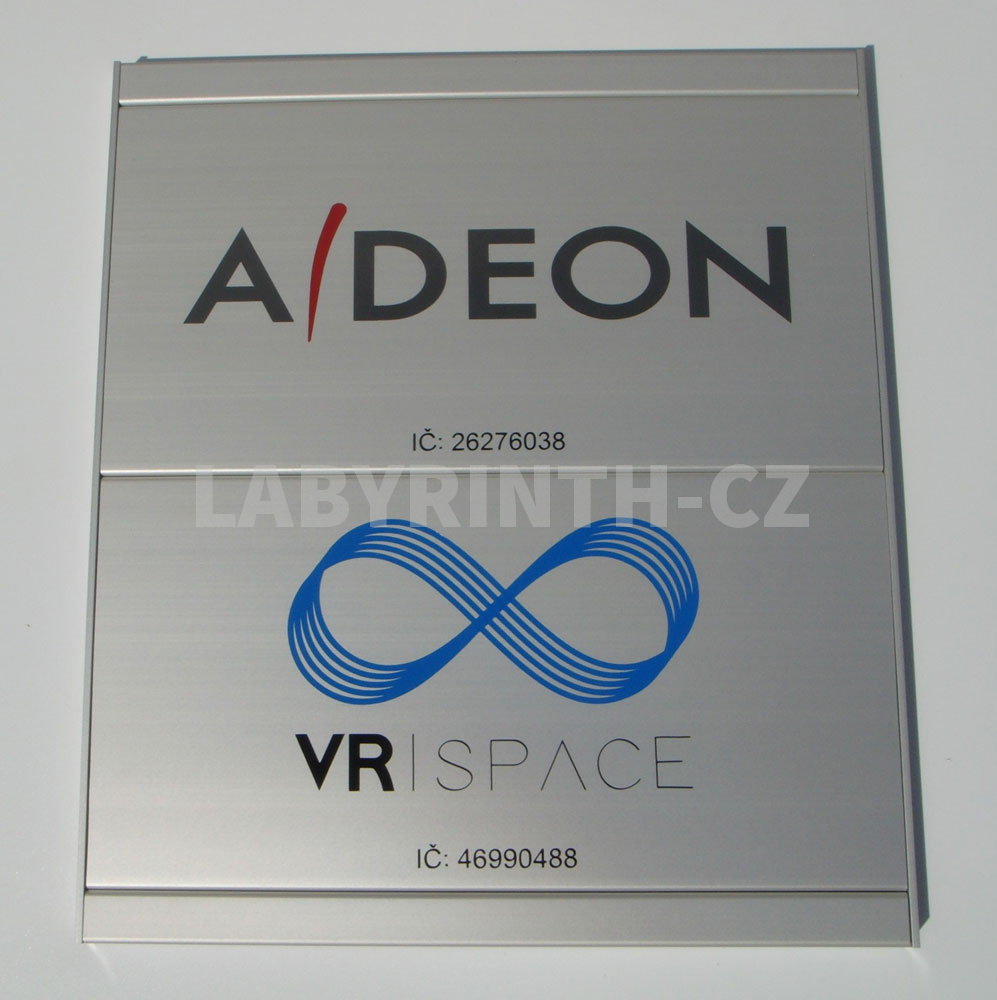

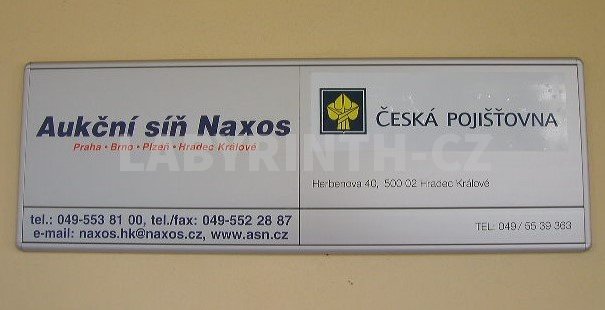

Cedule pro 2 firmy (umístění na fasádě domu)

1e7

CIB Chrudim s lesklými bočnicemi

1e8

Obří akvárium (Envi dům)

1e9

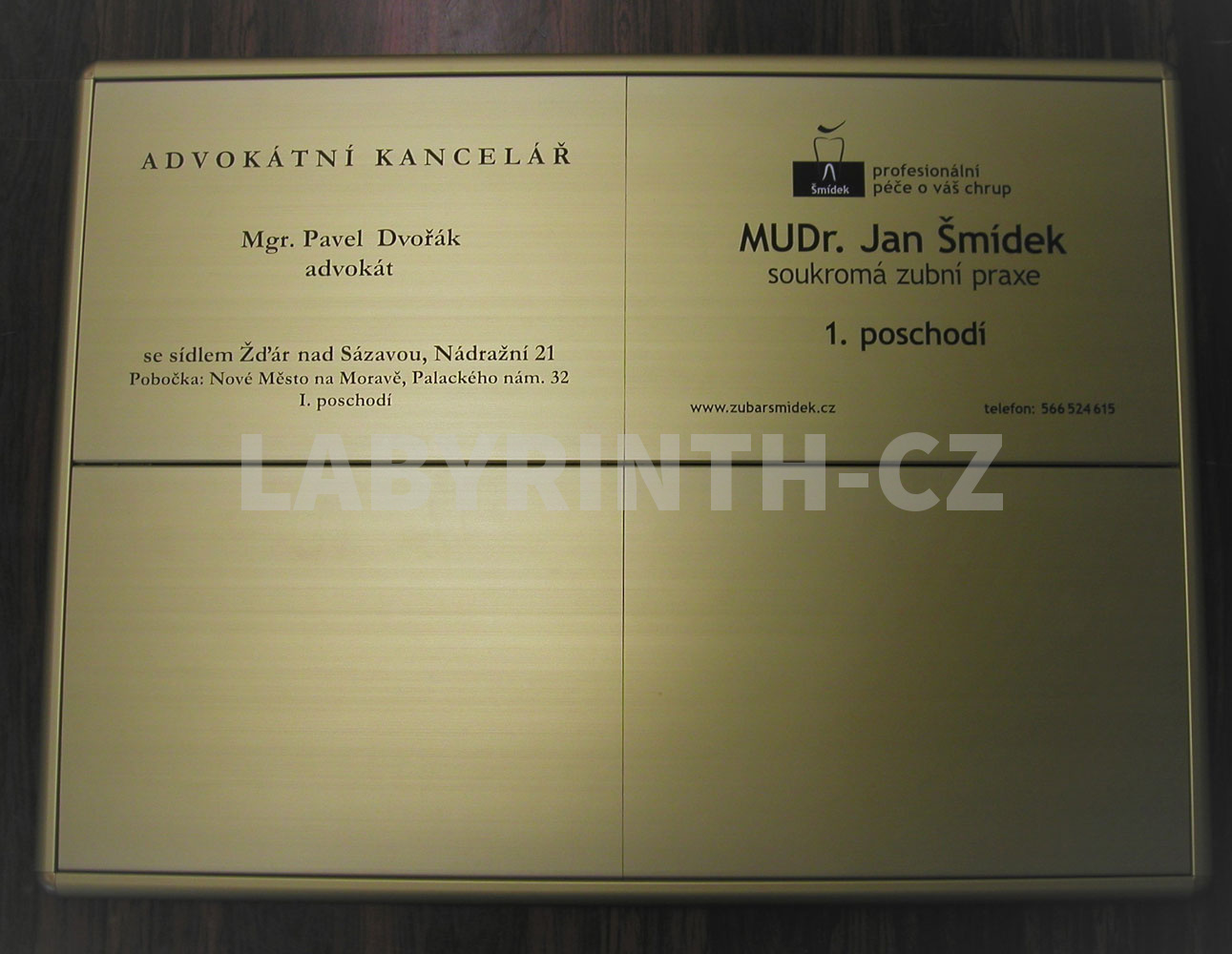

Seznam firem na budově (zlatý elox)

1e10

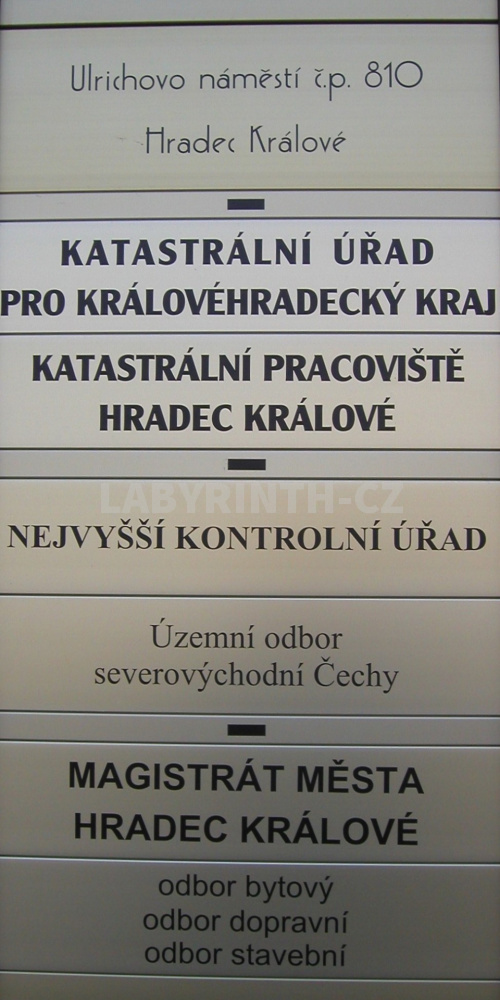

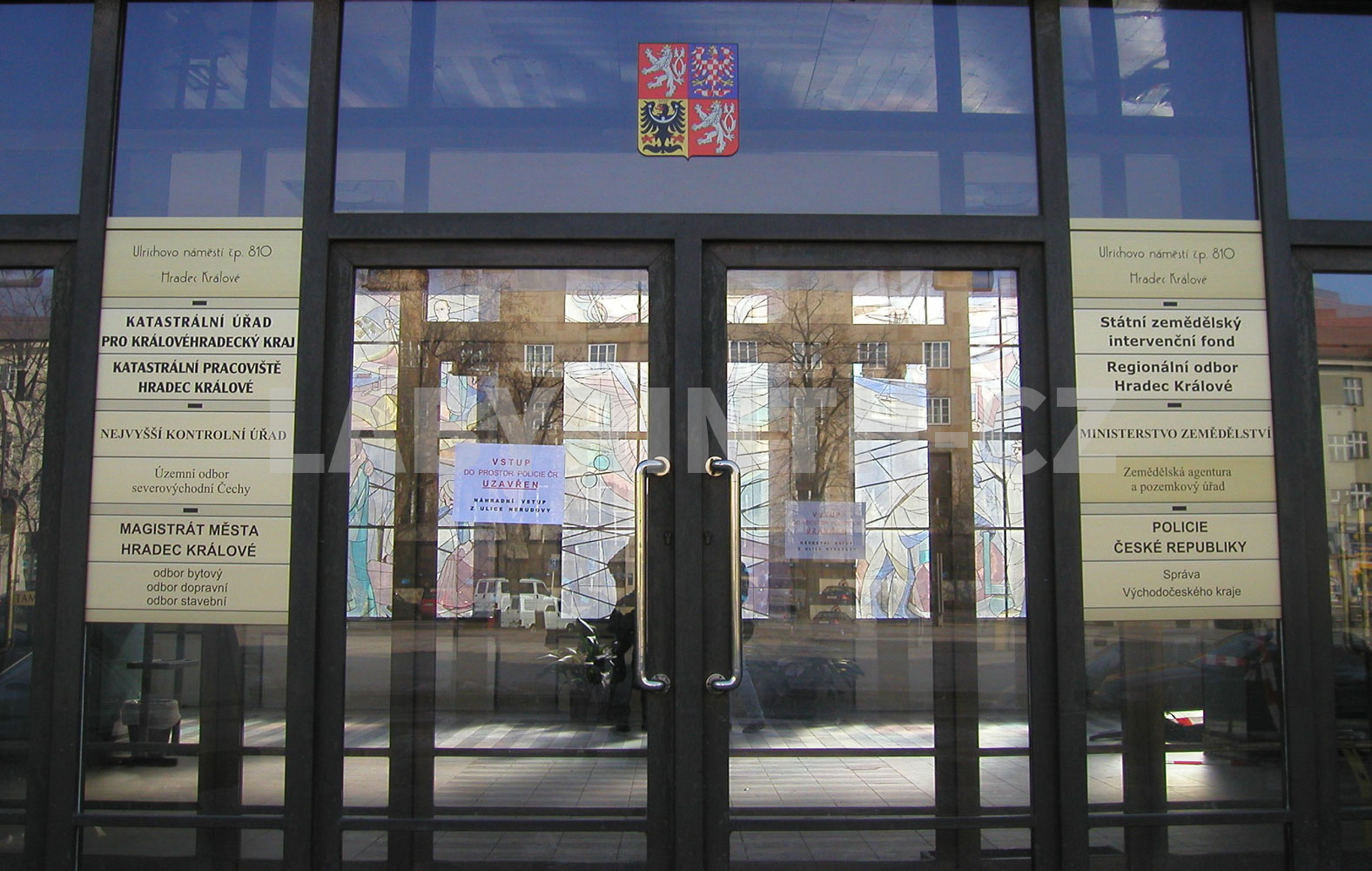

Sídla státních institucí (Ulrichovo nám. Hradec Králové)

1e11

Sídla státních institucí - detail (Ulrichovo nám. Hradec Králové)

1e12

Dům Hybský, Havlíčkův Brod

Technické specifikace

Plastické 3D nápisy

Plastické 3D nápisy - technické specifikace

Materiál:	plast (nejčastěji), hliník, mosaz, nerez
Povrchová úprava:	lak dle RAL (nejčastější řešení), elox, leštění, brus – dle materiálu
Výroba:	zakázková, individuální
Charakteristika:	plastičnost (3D), zvýraznění nápisu (loga) – větší upoutávka, vhodný architektonický „doplněk“

Ke zvýraznění některých textů slouží tzv. plastické nápisy, které mají svoji „hloubku“ (plastičnost). Vyrobené jsou většinou z plastu a nalakované dle vzorníku RAL. Jako podklad pro jednotlivá písmena může též sloužit hliníková infotabule (viz bod 1a).
