Patrové a směrové cedule (cedule do pater, směrovky na chodby)

Patrové a směrové cedule - technické specifikace

Materiál:	profilovaný hliník (lamely)
Povrchová úprava:	stříbrný elox (matný) - nejčastější provedení
Další povrchy:	zlatý elox (matný), lakování dle RAL, polepy samolepicími fóliemi dle různých vzorníků
Typy profilů:	základní profily = lamely (vodorovné, délka max. 5 m), výška: 31, 62, 93, 125, 156, 187, 250 mm profily s drážkou (vodorovné, délka max. 5 m), výška: 31, 62, 93 mm (vše s jednou drážkou), + 31mm s dvojdrážkou ukončovací profily (vodorovné, délka max. 5 m): a) typ UPR-oblé, v=15mm, b) typ „L“ v=35mm
Boční zakončení (pravá+levá strana tabule):	boční hliníkové profily (svislé, výška max. 5m): a) hranaté š=6 mm, b) trojúhelníkové š=15mm, c) oblé š=15mm
Charakteristika:	variabilita, vyměnitelnost, opravitelnost textů (grafiky)
Postup výměny:	obyčejný tenký nůž se opatrně zasune mezi boční profil a danou lamelu, která se poté pomalu vyklapne směrem ven. Nebo se použije speciální plastový „klíč“, který se zasouvá přímo mezi lamely – pomocí zpětných háčků se klíč zahákne za lamelu a ta se vytáhne ven.

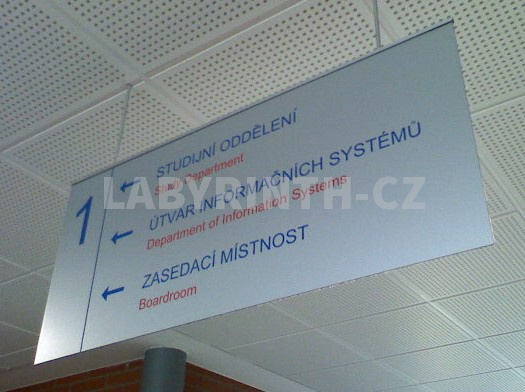

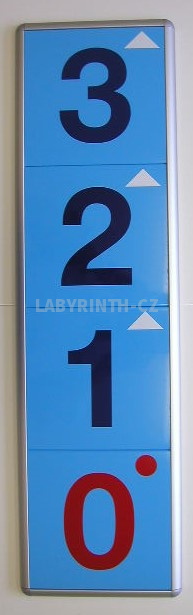

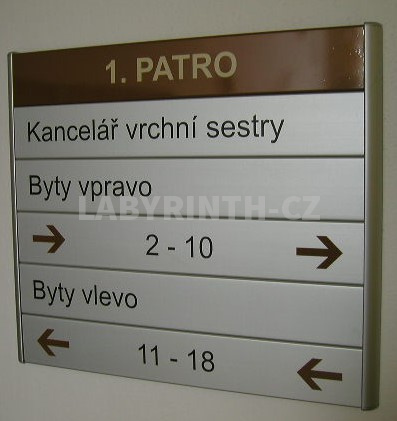

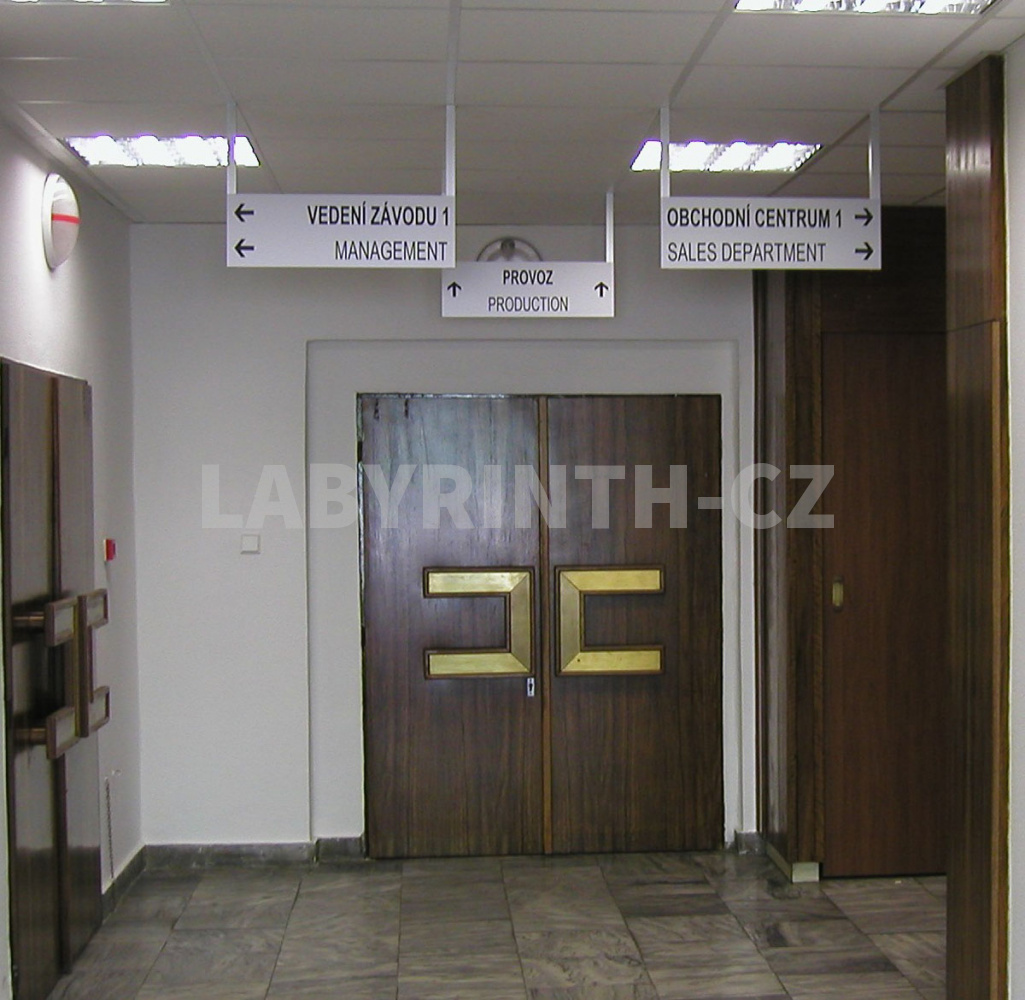

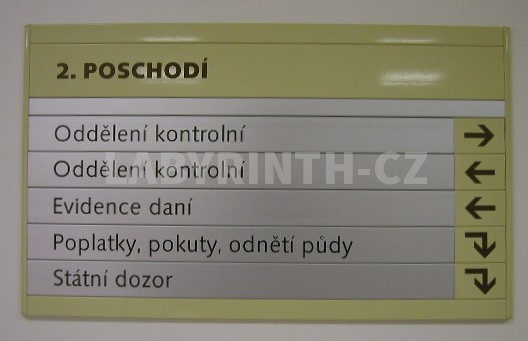

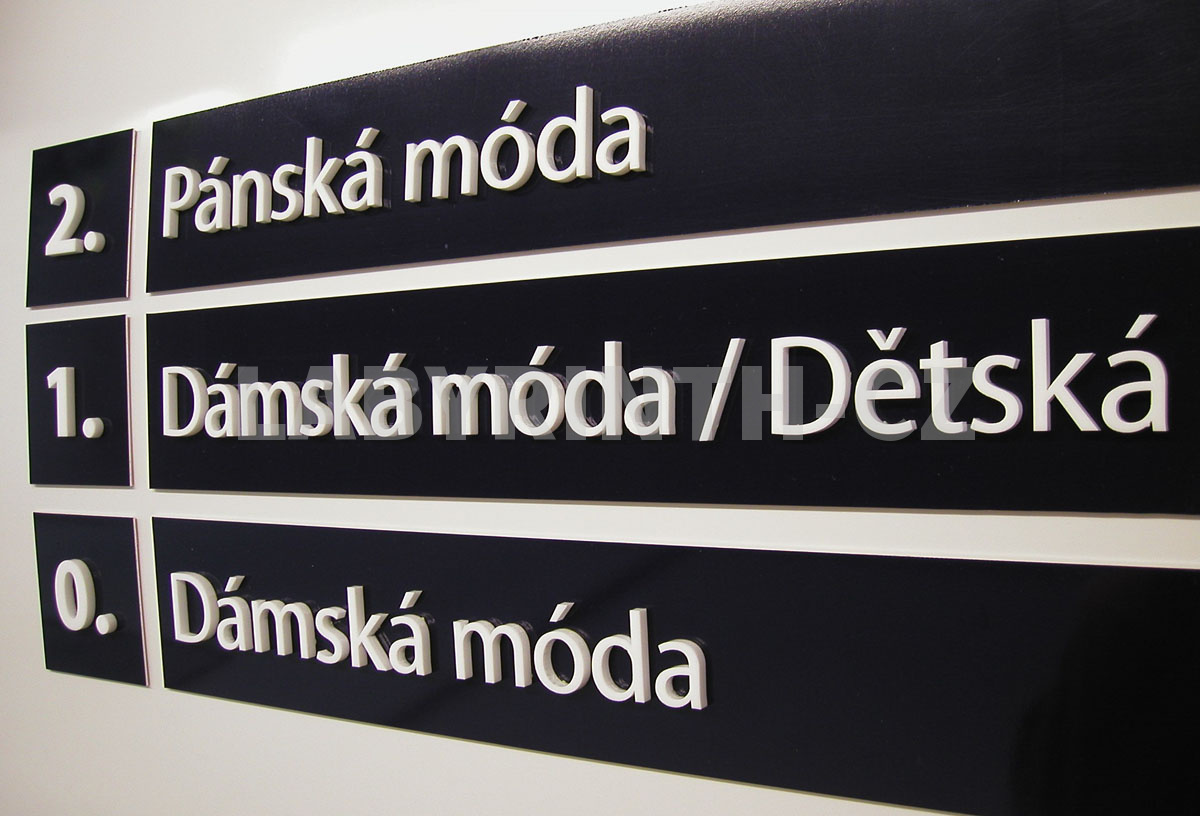

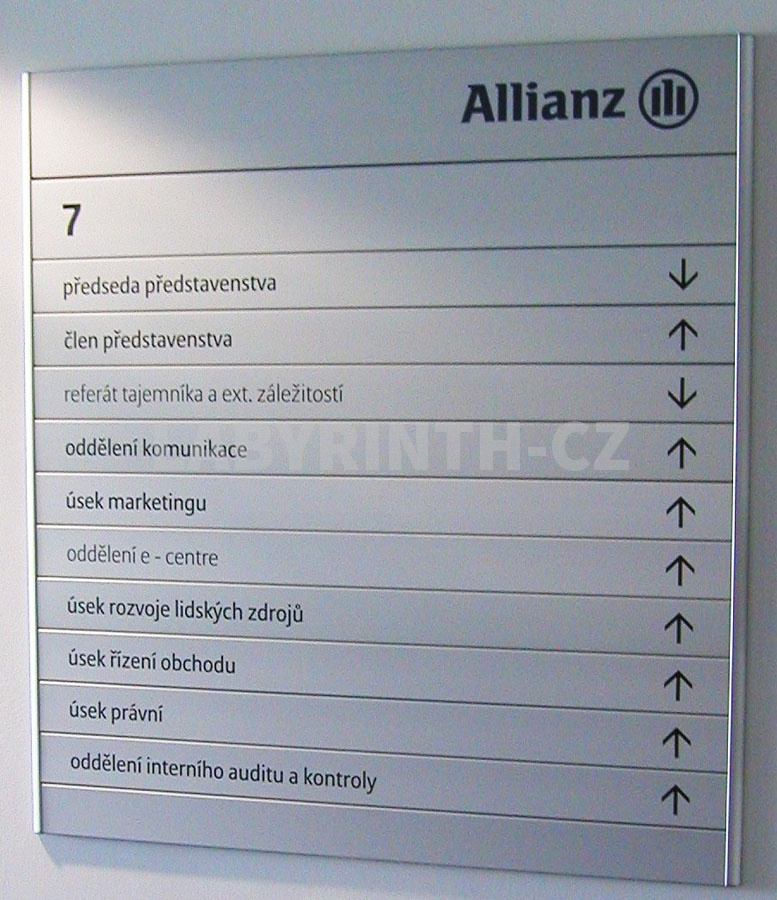

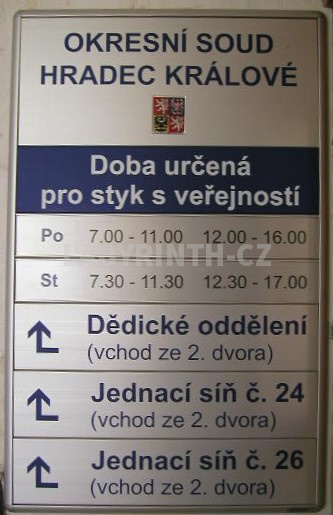

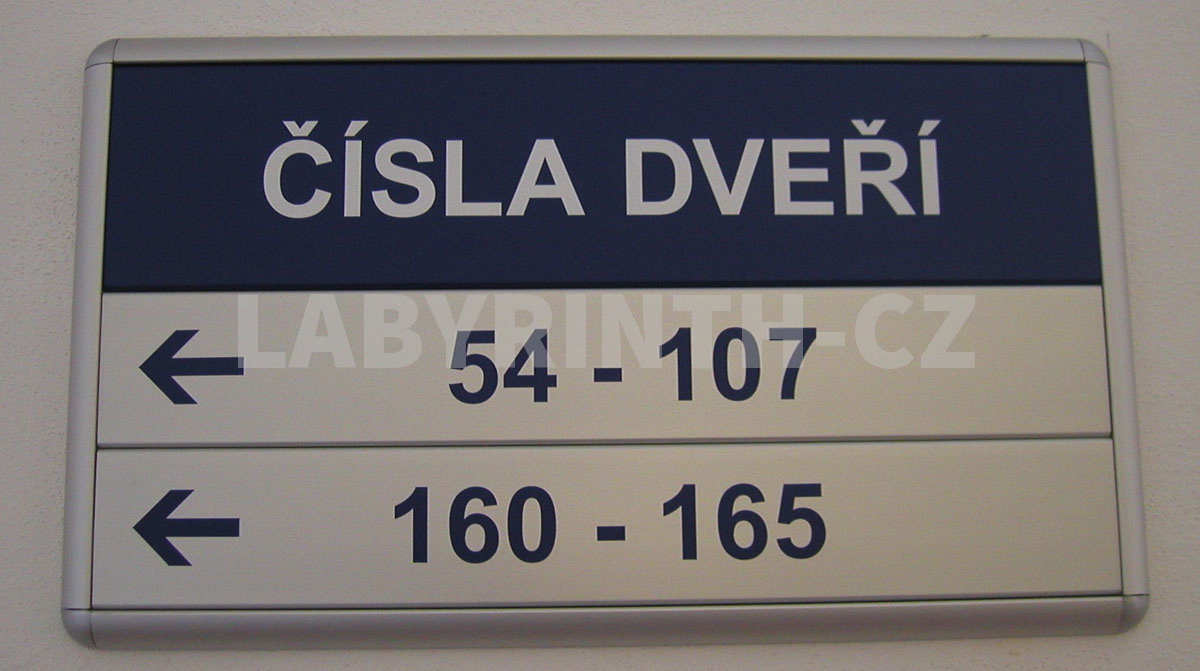

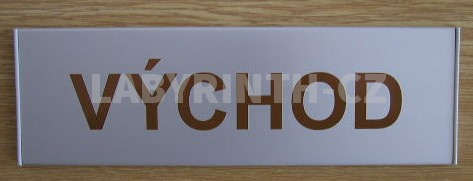

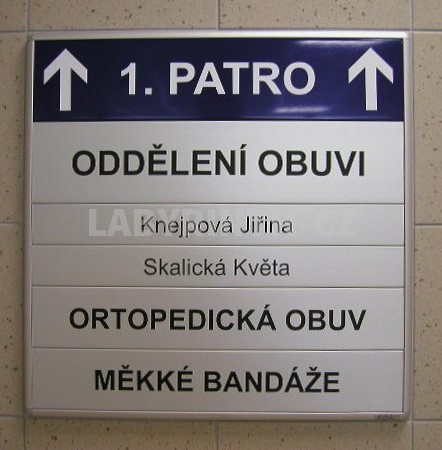

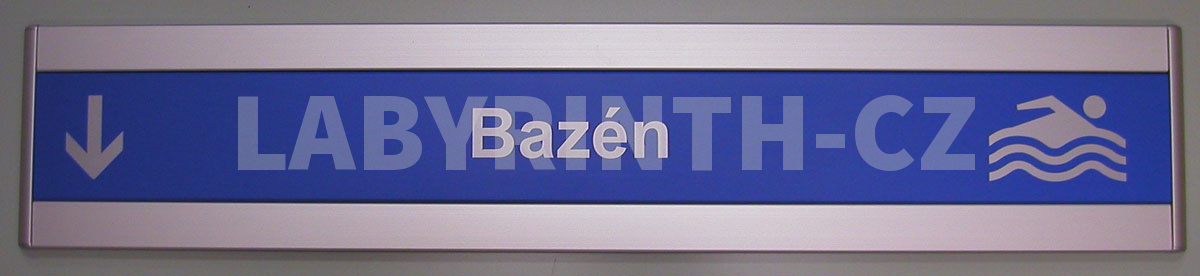

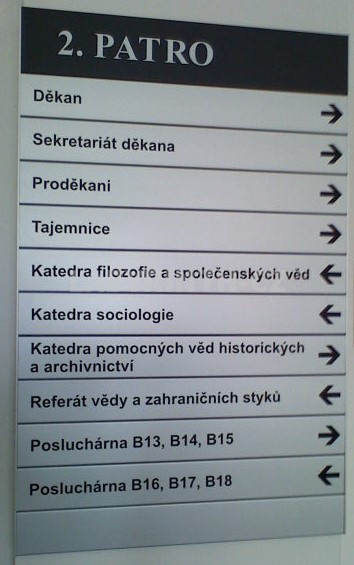

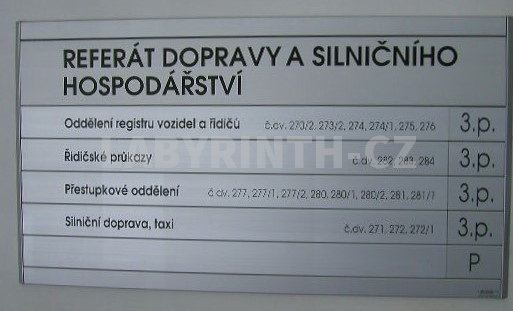

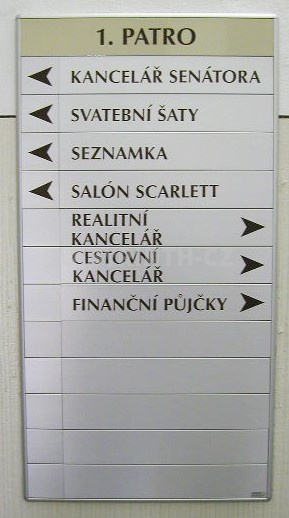

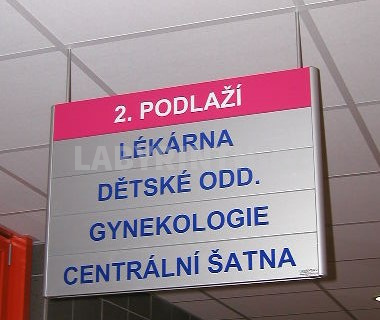

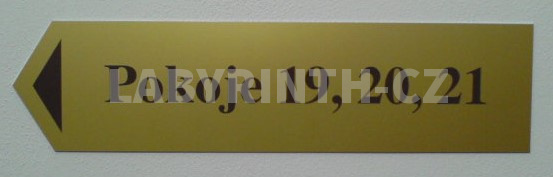

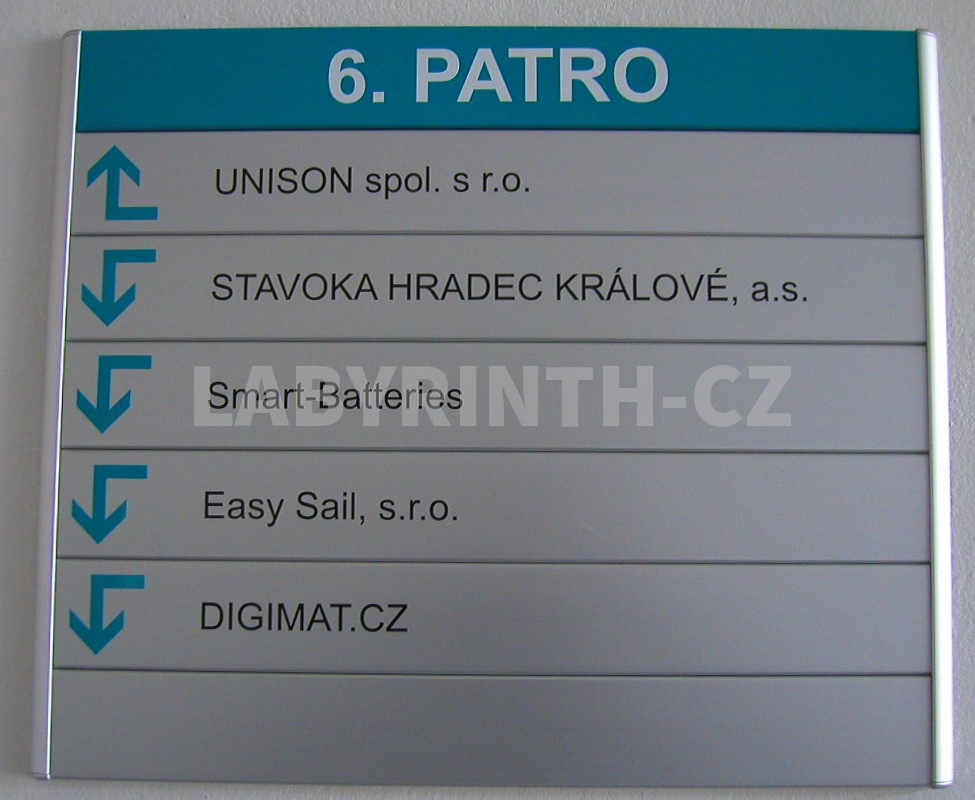

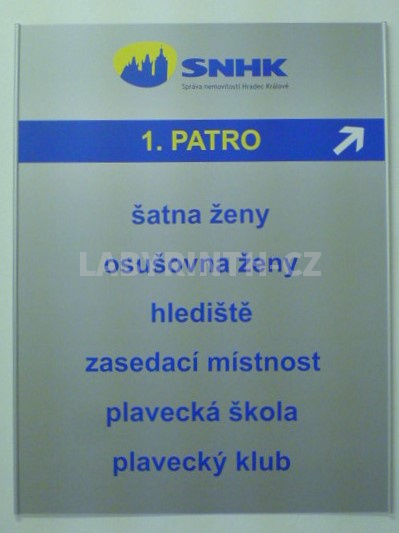

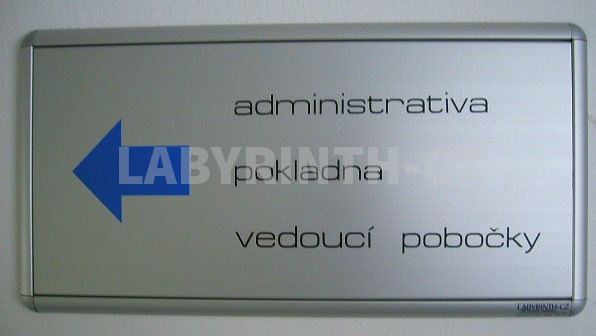

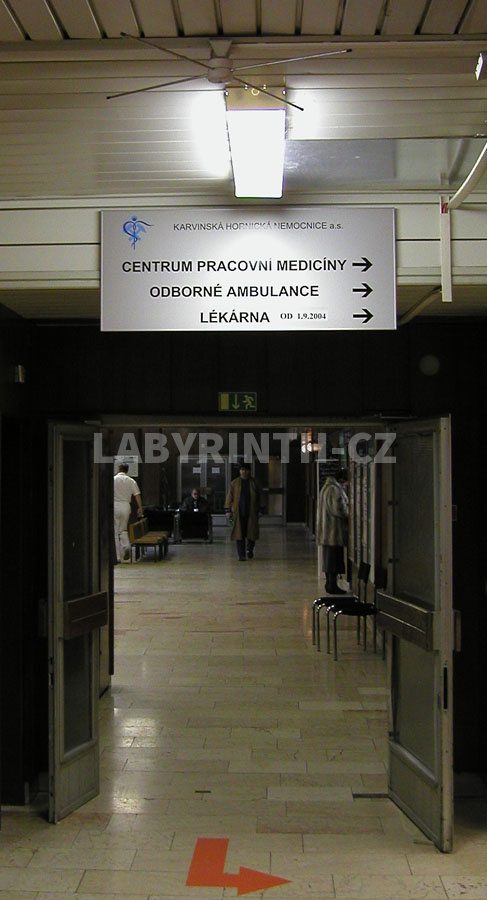

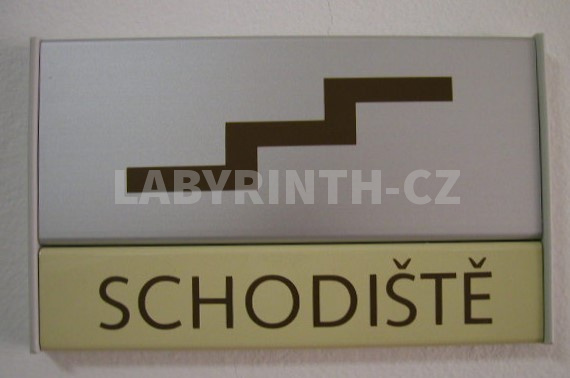

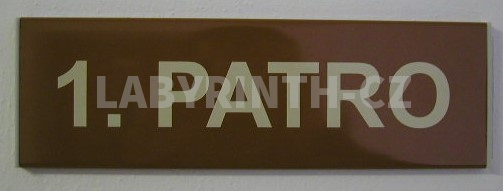

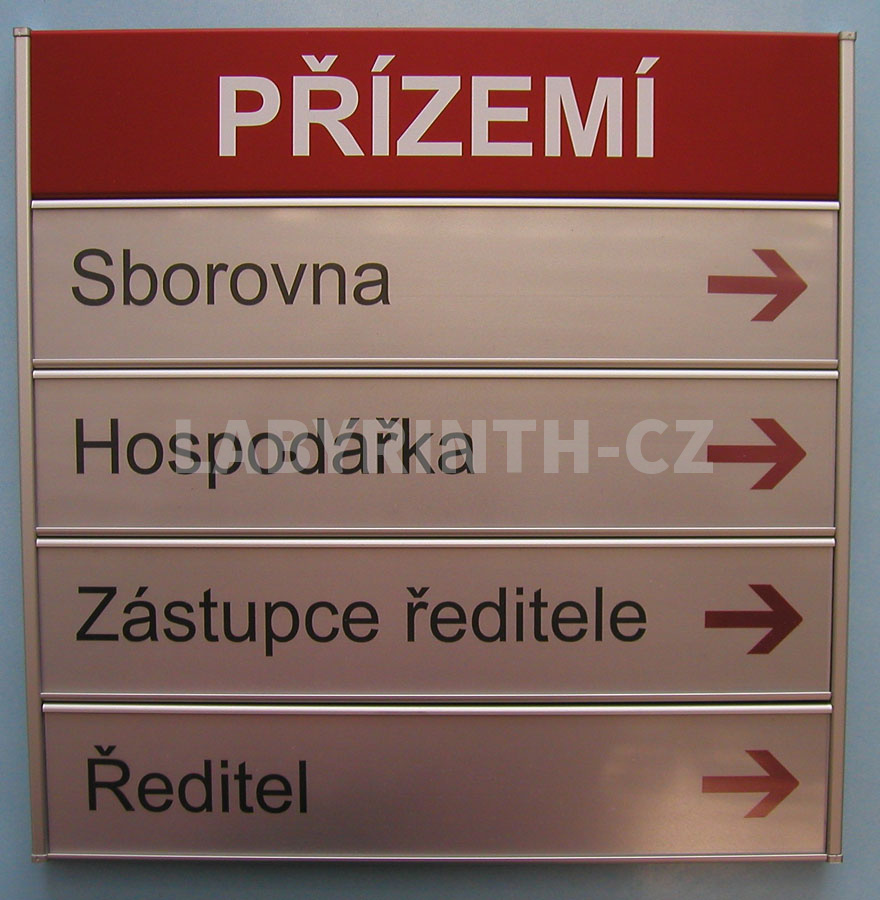

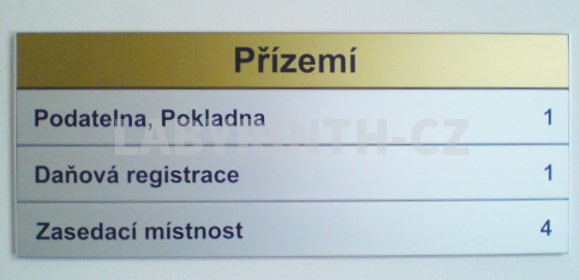

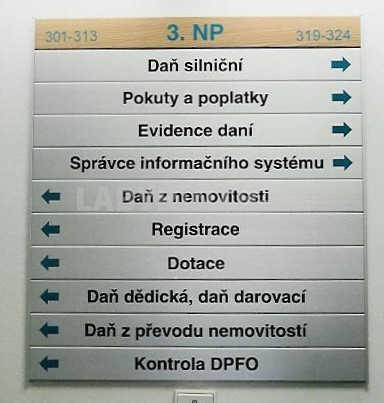

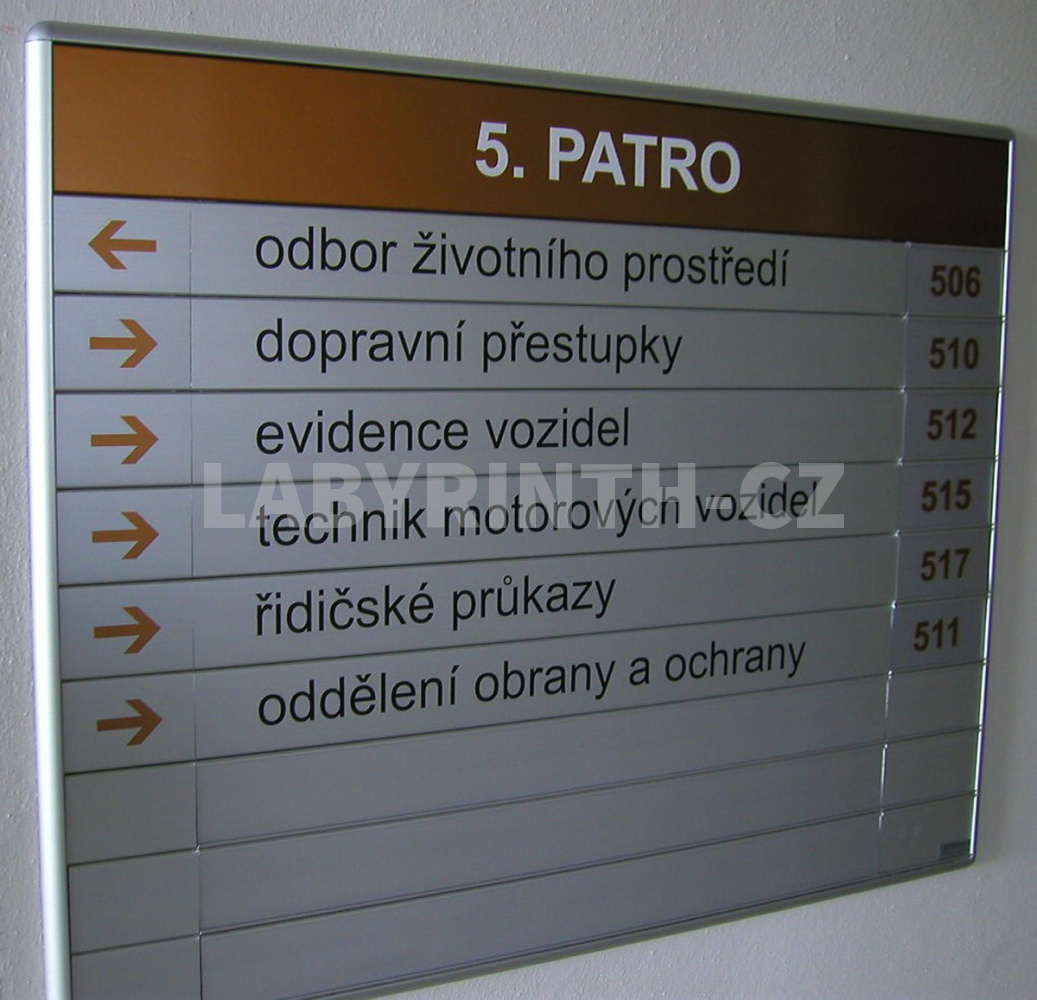

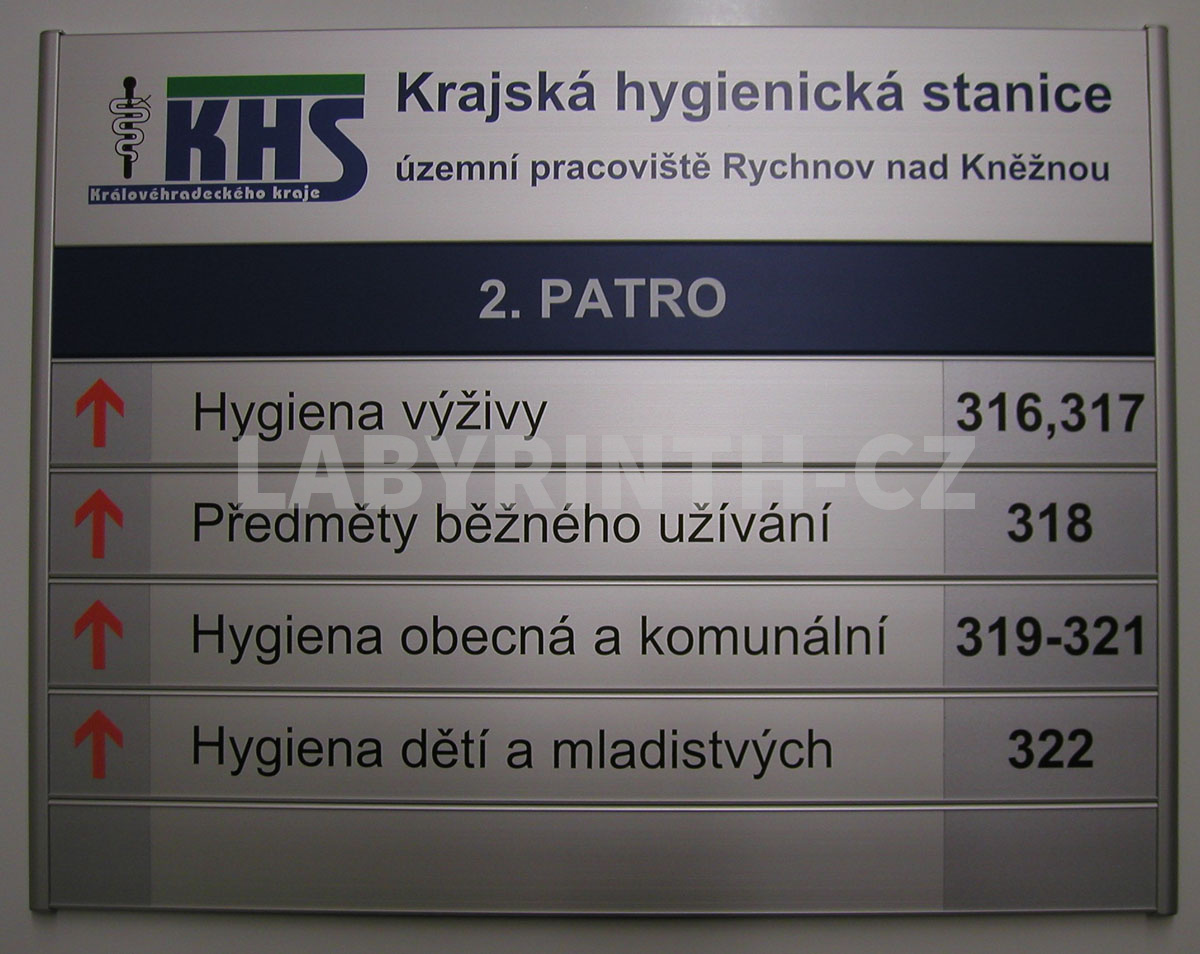

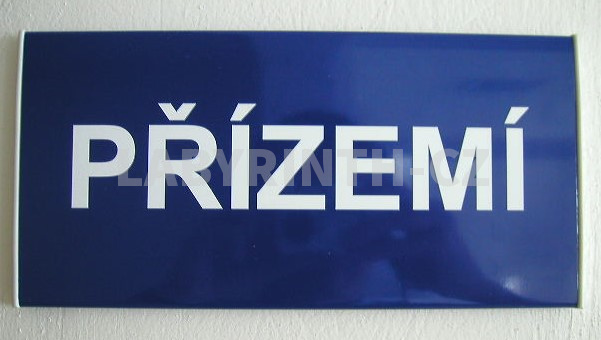

Na hlavní orientační a informační ceduli navazují na jednotlivých patrech další orientační a informační cedule – patrové a směrové. Určitě by měly obsahovat číslo patra, základní členění co se nachází vlevo a vpravo vč. šipek, příp. čísla dveří či jména pracovníků. Šipky lze vyrobit na samostatných profilech nebo slídách, takže je lze pak libovolně otáčet. To je veliká výhoda našeho orientačního systému, pokud se např. oddělení z levé části budovy přestěhuje do pravé části. Jména nebo čísla dveří zle opět umístit do profilů s drážkou pro jejich snazší výměnu.
